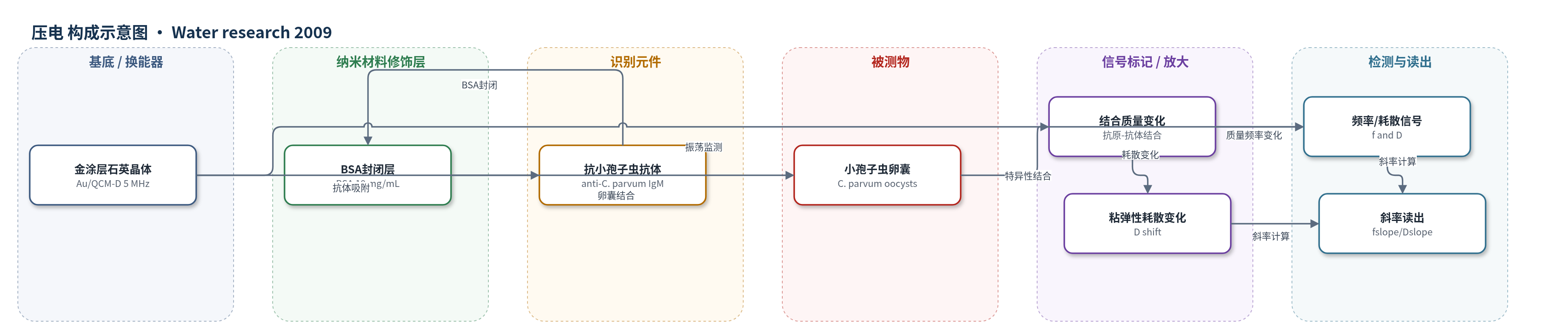

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
压电(QCM)生物传感器
检测对象
小孢子虫卵囊（Cryptosporidium parvum oocysts），样品基质为水样（PBS/饮用水/环境水样）
检测原理
传感器以金涂层石英晶体为压电换能器，抗 C. parvum IgM 抗体直接物理吸附于金表面，BSA 封闭非特异位点。当含卵囊的水样流过传感表面时，卵囊表面抗原与固定抗体发生特异性结合，使晶体表面附着质量增加并形成较厚的粘弹性层。QCM-D 同时监测第一泛音频率 f 和能量耗散 D：质量增加通常引起频率变化，而软性/弱结合层会增强能量耗散；文中观察到正频率偏移，归因于液-晶界面弱结合颗粒或粘弹性膜。检测信号取初始 fslope 和 Dslope，即结合初期质量或能量损失变化速率，无需等待信号平台。随着卵囊浓度升高，结合速率和表面质量/耗散变化增大，fslope 与 Dslope 在 3×10^5–1×10^7 oocysts/mL 呈对数-对数线性增加，实现无标记实时定量。
检测灵敏度
线性范围: 3 × 10^5–1 × 10^7 oocysts/mL；R^2 = 0.99
效应效果
无抗体对照无 f/D 变化，光镜显示抗体修饰晶体表面大量卵囊结合，无抗体晶体结合极少，表明信号来自特异性免疫结合。清洁 PBS 中，fslope 和 Dslope 在 3×10^5–1×10^7 oocysts/mL 呈对数-对数线性（R^2=0.99），检测约 5 min，无需样品制备、浓缩或标记。干扰方面，1 mg/L SRHA/SRFA 有时降低响应；胶体干扰更明显：乳胶微球使 fslope 降 64%、Dslope 降 61%，粪肠球菌使 fslope 降 30%、Dslope 降 40%，大肠杆菌 O157:H7 使 fslope 降 8%、Dslope 降 20%。作者认为检测限不如 PEMC 低，且高于环境水样典型浓度（约 1 oocyst/mL），需更高频晶体、抗体高密度固定和纳米颗粒放大改进。
传感器的构成
- 基底/换能器：金涂层石英晶体（gold-coated QCM-D crystal, QSX 301, 5 MHz, AT-cut），提供压电振荡并监测频率与耗散。
- 识别元件：抗 C. parvum 小鼠单克隆 IgM 抗体（anti-C. parvum IgM antibody, 10 mg/mL），物理吸附于金表面，特异性结合卵囊。
- 封闭层：牛血清白蛋白（BSA, 10 mg/mL），封闭非特异性结合位点，降低背景。
- 流室/样品池：40 mL 流动池（QCM-D flow chamber），维持 20°C，PBS 以 50 mL/min 流动。
- 信号读出：QCM-D 仪器与 Q-Soft 软件（E4 QCM-D, Q-Sense），监测第一泛音频率 f 和耗散 D 的初始斜率 fslope/Dslope。
中文摘要
本文报道了一种基于带耗散监测的石英晶体微天平（QCM-D）实时检测水样中活的小孢子虫（Cryptosporidium parvum）卵囊的生物传感器。将特异性抗 C. parvum 小鼠单克隆 IgM 抗体直接物理吸附于金涂层石英晶体表面，并用牛血清白蛋白（BSA）封闭非特异性位点。在 PBS 清洁体系中，传感器对 3×10^5–1×10^7 个卵囊/mL 的浓度范围呈现良好的对数-对数线性响应，频率和耗散初始斜率均可作为快速读出信号，检测时间约 5 min，无需样品前处理、浓缩或标记。研究进一步评估了天然有机物和胶体干扰：1 mg/L 腐殖酸或富里酸对响应影响较小，可能源于空间稳定或抗原/抗体位点掩蔽；而胶体污染物干扰更显著，模型乳胶微球、粪肠球菌和大肠杆菌 O157:H7 分别使传感器响应下降最多 64%、40% 和 20%。结果表明 QCM-D 可用于水样中 C. parvum 的直接实时检测，但复杂基质中的干扰和检测限仍需改进。
英文摘要
The quartz crystal microbalance with dissipation monitoring (QCM-D) is used to develop a biosensor for detection of viable Cryptosporidium parvum (C. parvum) in water matrices of varying complexity. In a clean environment, a good log-log linear response is obtained for detection of C. parvum in aqueous suspensions with oocyst concentrations from 3x10(5) to 1x10(7)oocysts/mL. C. parvum detection is slightly affected by the presence of dissolved organic acids, likely due to steric stabilization and/or masking of the antibodies/antigens by adsorbed molecules. Colloidal contaminants generally have a greater influence as biosensor interferents, whereby the presence of model latex microspheres, Enterococcus faecalis, or Escherichia coli, led to decreases in biosensor response of up to 64%, 40%, and 20%, respectively.
