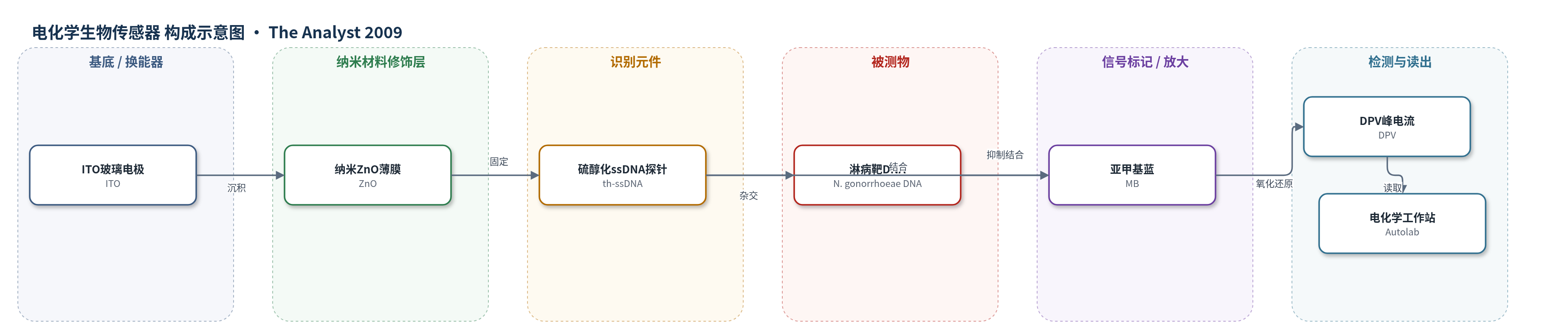

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
电化学生物传感器
检测对象
淋病奈瑟菌DNA（Neisseria gonorrhoeae DNA，Opa基因靶序列）；样品基质：PBS缓冲液/合成DNA溶液（临床样本未验证）
检测原理
传感器以ITO为工作电极，溶胶-凝胶纳米多孔ZnO薄膜作为修饰层。ZnO在生理pH下带正电，通过静电作用固定带负电的硫醇化单链DNA探针（th-ssDNA）。检测时，亚甲基蓝（MB）优先与单链探针中未配对的鸟嘌呤等碱基结合，在DPV中产生还原峰。当淋病奈瑟菌靶DNA加入后，与探针互补杂交形成双链DNA，双螺旋结构产生空间位阻，阻止MB与碱基结合，使MB峰电流下降。峰电流随靶DNA浓度增加而降低，并与靶DNA浓度的对数呈线性关系。纳米多孔ZnO的高比表面积增加探针负载量并促进电子转移，从而提高灵敏度。
检测灵敏度
LOD: 0.000704 fmol；线性范围: 0.000524 fmol–0.524 nmol；回归系数: -0.99611；标准偏差: 0.06602；方程斜率: -0.14637；检测时间: 60 s
效应效果
该传感器在60 s内完成杂交检测，检出限为0.000704 fmol，线性范围为0.000524 fmol–0.524 nmol，回归系数为-0.99611，标准偏差为0.06602。与非互补靶序列相比，MB峰信号变化不显著，表明探针杂交具有较好特异性。文中未报告重现性RSD、实际临床样品加标回收率，也未与ELISA、HPLC或qPCR进行直接对比。作者认为该纳米ZnO基DNA电极具有快速、灵敏、可用于淋病及其他性传播疾病临床诊断的潜力，但尚需临床样本验证。
传感器的构成
- 基底/换能器电极：ITO玻璃（indium-tin-oxide, ITO），作为工作电极导电基底
- 纳米材料修饰层：溶胶-凝胶纳米多孔氧化锌薄膜（ZnO），厚度325 nm，提供高比表面积、正电荷界面和电子转移通道
- 识别元件：20-mer硫醇化单链DNA探针（th-ssDNA），特异性结合淋病奈瑟菌Opa基因靶序列，通过静电/物理吸附固定于ZnO
- 信号标记物：亚甲基蓝（methylene blue, MB），与ssDNA未配对碱基结合，杂交后信号下降
- 电解液：PBS缓冲液（0.05 M, pH 7.0, 0.9% NaCl）及MB（20 mM），提供离子环境和氧化还原信号；CV/EIS另用5 mM [Fe(CN)6]3-/4-
中文摘要
本文报道了一种用于性传播疾病（淋病）检测的电化学DNA生物传感器。作者采用溶胶-凝胶法在氧化铟锡（ITO）玻璃基底上沉积纳米多孔氧化锌（ZnO）薄膜，并将特异性识别淋病奈瑟菌（Neisseria gonorrhoeae）Opa基因的20-mer硫醇化单链DNA探针（th-ssDNA）固定于ZnO表面。X射线衍射、紫外-可见光谱、傅里叶变换红外光谱、扫描电镜和电化学表征表明，ZnO薄膜呈六方纤锌矿结构，具有纳米多孔形貌，有利于DNA固定和电子转移。检测时，亚甲基蓝（MB）作为电化学指示剂与单链探针的未配对碱基结合；当靶DNA杂交形成双链后，MB结合受到空间位阻抑制，差分脉冲伏安法（DPV）峰电流下降。该传感器在0.000524 fmol–0.524 nmol范围内呈线性，检出限为0.000704 fmol，杂交时间60 s，可用于淋病及相关性传播疾病的快速筛查。
英文摘要
A 20-mer thiolated oligonucleotide probe (th-ssDNA) specific to Neisseria gonorrhoeae immobilized onto a sol-gel derived nano-structured zinc oxide (ZnO) film dip-coated onto an indium-tin-oxide (ITO) glass substrate has been used for the fabrication of a DNA biosensor for sexually transmitted disease (gonorrhoea) detection using hybridization technique. The results of characterization studies carried out on this th-ssDNA-ZnO/ITO bioelectrode using X-ray diffraction, UV-Visible, Fourier-transform infrared, scanning electron microscopy and electrochemical techniques reveal the linearity as 0.000524 fmol-0.524 nmol, with a detection limit of 0.000704 fmol within 60 s.
