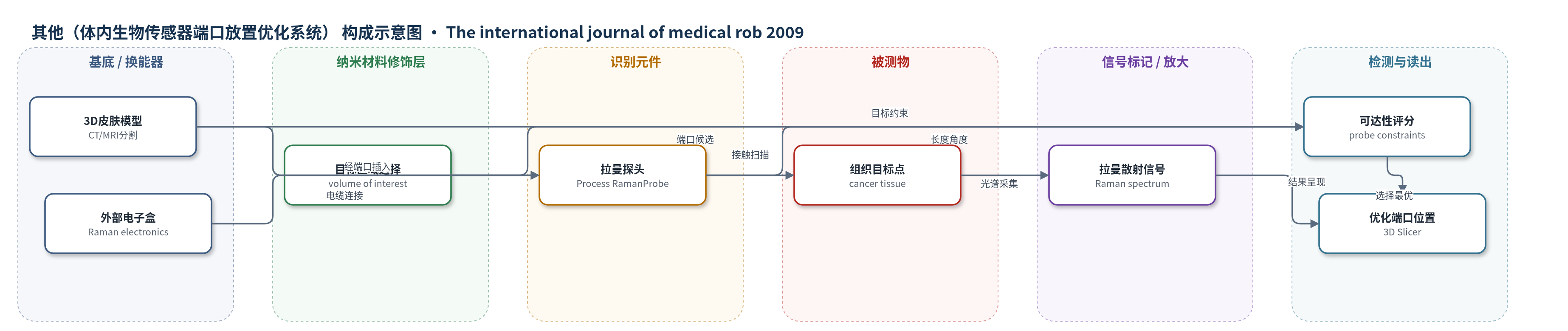

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（体内生物传感器端口放置优化系统）
检测对象
癌组织/肿瘤组织（cancer/tumor tissue），样品基质为体内组织表面（腹腔镜手术场景）
检测原理
系统首先由CT/MRI分割生成三维患者模型，并定义皮肤模型作为潜在端口候选。用户选择目标组织区域后，对每个皮肤点执行可达点算法：先进行探头长度测试，排除超出Raman probe长度的目标；再进行碰撞测试，判断探头轴线与模型点距离是否小于探头半径；最后用角度评分函数评估扫描质量，探头与组织表面夹角在90°时得1分，偏离至45°时线性降至0分。拉曼光谱信号来自组织对入射光的非弹性散射，垂直入射时信号更强。系统优先选择可达目标点最多的端口，若相同则选择平均角度评分最高者，从而在避免碰撞的同时最大化目标区域覆盖和扫描质量。
检测灵敏度
—
效应效果
作者在简单几何场景（平行平面、同心圆柱、45°倾斜平面、含障碍物场景）中验证了算法，结果表明系统能正确找到最优端口、识别所有可达目标点并避免碰撞。在包含真实CT/MRI器官模型的复杂场景中，系统可在现代PC上于数分钟内计算典型场景的优化端口，并可对用户手动选择的端口给出可达目标百分比和平均传感器评分。论文未报告选择性、抗干扰、稳定性、RSD或实际样品回收率。作者指出系统假设结构刚性、无呼吸或操作引起的运动，且大三角形可能导致漏检碰撞；未来可与Aesop/Zeus医疗机器人集成，实现精确探头定位。
传感器的构成
- 换能器/探头：Raman spectroscopy probe（InPhotonics Process RamanProbe），刚性圆柱，长20 cm、直径1 cm，作为光学换能器采集拉曼信号
- 外部组件：external box，通过电缆连接探头，容纳拉曼传感器组件（原文未给出具体材料）
- 识别/检测机制：Raman spectroscopy，利用组织非弹性散射光谱区分癌组织（未给出具体识别元件）
- 规划模型：CT/MRI segmentation 生成的3D patient model，提供皮肤表面与目标组织几何信息
- 可视化/读出：3D Slicer 自定义模块，显示目标点、端口位置和评分
- 约束参数：length test、collision test、angle scoring function（45°–90°线性评分），用于端口优化
中文摘要
本文讨论用于腹腔镜体内生物传感器的自动端口放置系统的实现。由于生物传感器探头存在长度、入射角、碰撞和感兴趣区域等物理限制，端口位置对数据采集质量至关重要，而仅凭人工估计难以最优完成。作者将端口放置算法集成到图像引导手术系统中，利用CT或MRI分割得到的三维虚拟患者模型，由用户选择目标组织区域，系统根据探头长度、可达性、碰撞检测和传感器特定评分函数计算最优端口位置；也可对用户选择的端口进行评分。示例实现采用刚性拉曼光谱探头，其最佳扫描通常要求探头垂直于组织表面。原型系统能够在虚拟患者上正确找到理想端口位置，并评估单个端口的可达目标比例和平均评分。结果表明，随着生物传感器进入腹腔镜手术环境，自动端口放置系统有助于实现其优化集成。
英文摘要
BACKGROUND: We discuss the implementation of an automated port placement system for use with laparoscopic in vivo biosensors. Biosensors have physical limitations that make port placement crucial to proper data collection. The port placement process is prohibitively complex to execute optimally by human estimation.
METHODS: Port placement algorithms were integrated into an image-guided surgery system. Variables for optimization of ports include biosensor length, data collection restrictions, obstacles, and regions of interest. The port placement is applied to 3D virtual 'patients' created from medical imaging data. An example implementation for a Raman biosensor probe was created.
RESULTS: The prototype system can correctly find ideal port locations on a virtual patient based on biosensor limitations and regions of interest. Conversely, the system can evaluate and score an individual port selected by a user.
CONCLUSION: As biosensors become incorporated into laparoscopic surgical environments, an automated port placement system would enable their optimized integration.
