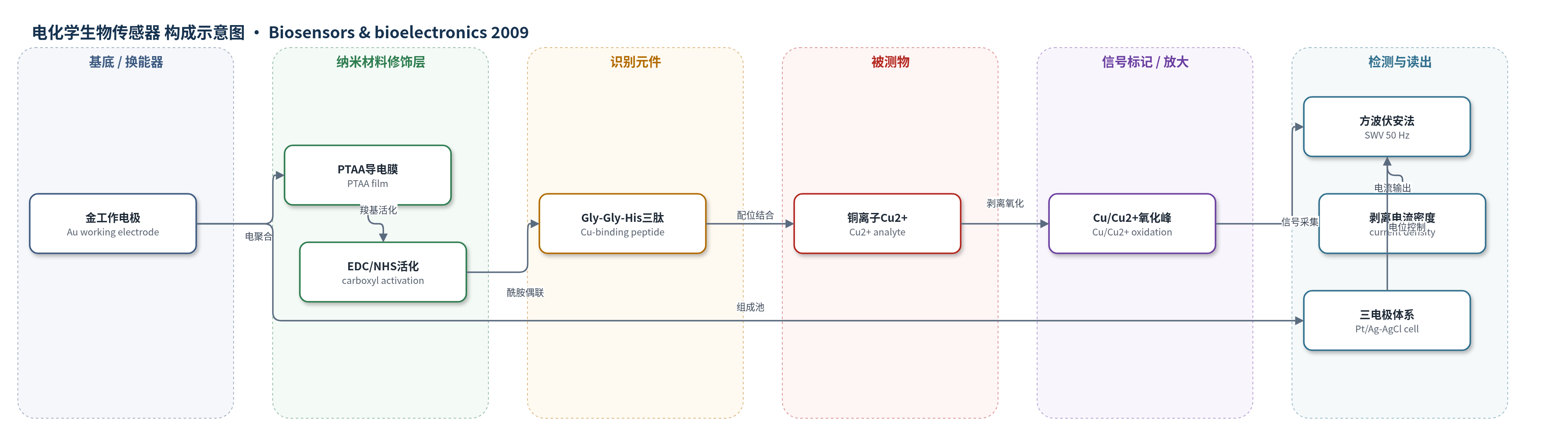

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
电化学生物传感器
检测对象
铜离子（Cu2+）；样品基质：50 mM 醋酸铵缓冲液（pH 7.0）
检测原理
该传感器利用 Gly-Gly-His 三肽对 Cu2+ 的高亲和配位作用实现选择性识别。将 PTAA/Au 电极浸入含 Cu2+ 的 50 mM 醋酸铵缓冲液（pH 7.0）中，三肽咪唑基及酰胺基与 Cu2+ 形成配合物，使 Cu2+ 在电极表面富集；随后用无铜缓冲液洗涤去除未结合离子。在 -1.2 V 预还原 40 s 后，采用方波伏安法（SWV）扫描，结合态铜在约 230 mV 处发生 Cu/Cu2+ 氧化，产生剥离氧化峰。峰电流密度与电极表面结合的 Cu2+ 量成正比，因此随 Cu2+ 浓度升高而增大。该体系未使用 HCR、RCA 或 CRISPR 等核酸放大策略，信号增强主要依赖导电聚合物 PTAA 提供的导电通道、高亲和肽识别以及剥离伏安法对痕量金属的灵敏读出。
检测灵敏度
线性范围: 0.02–20 μM；校准线性范围: 1–20 μM；R^2 = 0.9986
效应效果
在 pH 7.0 下，传感器对 Cu2+ 选择性高，对 Ni2+ 和 Pb2+ 交叉反应低：70 μM Ni2+ 仅产生微弱 SWV 峰，其大小约相当于 1 μM Cu2+ 的响应；70 μM Pb2+ 无明显响应。固定化 Gly-Gly-His 对 Cu2+ 的结合常数为 (4.4 ± 0.3) × 10^8 M−1。电极在 15 μM 和 1 μM Cu2+ 下经 100 mM EDTA 浸泡 10 min 再生后，峰电流仅下降 1–2%，可连续使用数周而灵敏度无明显损失。pH 4–9 范围内 pH 7 响应最佳。作者认为该平台可用于痕量金属离子的选择性检测，但文中未报告实际样品加标回收率、RSD 或与 ELISA/HPLC/qPCR 的对比。
传感器的构成
- 基底电极：金（Au）工作电极，作为导电基底与电化学换能器
- 导电聚合物层：聚(3-噻吩乙酸)（PTAA）薄膜，由3-噻吩乙酸（TAA）电聚合形成，提供导电通道与羧基官能团
- 羧基活化层：EDC/NHS 活化 PTAA 羧基，用于与三肽氨基形成酰胺键
- 识别元件：Gly-Gly-His 三肽，选择性配位结合 Cu2+
- 被测物：Cu2+，与三肽形成配合物并富集于电极表面
- 信号读出：方波伏安法（SWV）检测 Cu/Cu2+ 氧化剥离电流，电流密度与结合 Cu2+ 量成正比
- 再生剂：EDTA 溶液，洗脱结合 Cu2+ 实现电极再生
中文摘要
本文报道了一种基于导电聚合物功能化铜离子特异性肽的电化学生物传感器，用于铜离子的电化学分析。该传感器以聚(3-噻吩乙酸)（PTAA）修饰的金电极为换能器，以甘氨酸-甘氨酸-组氨酸三肽（Gly-Gly-His）为识别探针。电极功能化通过聚合物羧基与三肽氨基共价偶联实现，并用X射线光电子能谱（XPS）和衰减全反射红外光谱（ATR-IR）确认结构。该肽修饰聚噻吩生物传感器采用方波伏安法（SWV）分析多种痕量金属离子。电极对Cu2+在0.02–20 μM范围内具有高灵敏度和选择性，对Ni2+、Pb2+等金属离子几乎无交叉结合。此外，传感器在重复使用电极和探针后仍表现出高稳定性和重现性。随着更多针对不同分析物的亲和生物探针出现，该肽修饰聚噻吩生物传感器策略有望为痕量分析物的选择性检测提供优良平台。
英文摘要
A novel biosensor harnessing a conducting polymer functionalized with a copper ion specific peptide proved to be highly effective for electrochemical analysis of copper ions. The developed sensor comprised a transducer based on a conducting polymer (poly(3-thiopheneacetic acid)) electrode and a probe (tripeptide, Gly-Gly-His) selectively cognitive of copper ions. For functionalization of the electrode, the carboxylic group of the polymer was covalently coupled with the amine group of the tripeptide, and its structural features were confirmed by X-ray photoelectron spectroscopy (XPS) and attenuated total reflection infrared (ATR-IR) spectroscopy. The peptide modified polythiophene biosensor was used for the electrochemical analysis of various trace metal ions by square wave voltammetry. The electrode was found to be highly sensitive and selective to Cu(2+) in the range of 0.02-20 microM with almost no cross binding to other metal ions such as Ni(2+) and Pb(2+). Furthermore, the developed sensor exhibited a high stability and reproducibility despite the repeated use of the sensor electrode and probe. With the advent of more diverse affinity bioprobes specific towards a broad range of analytes, the demonstrated strategy harnessing peptide modified polythiophene biosensor is likely to provide an excellent platform for the selective determination of trace amount of analytes whose detection is otherwise cumbersome.
