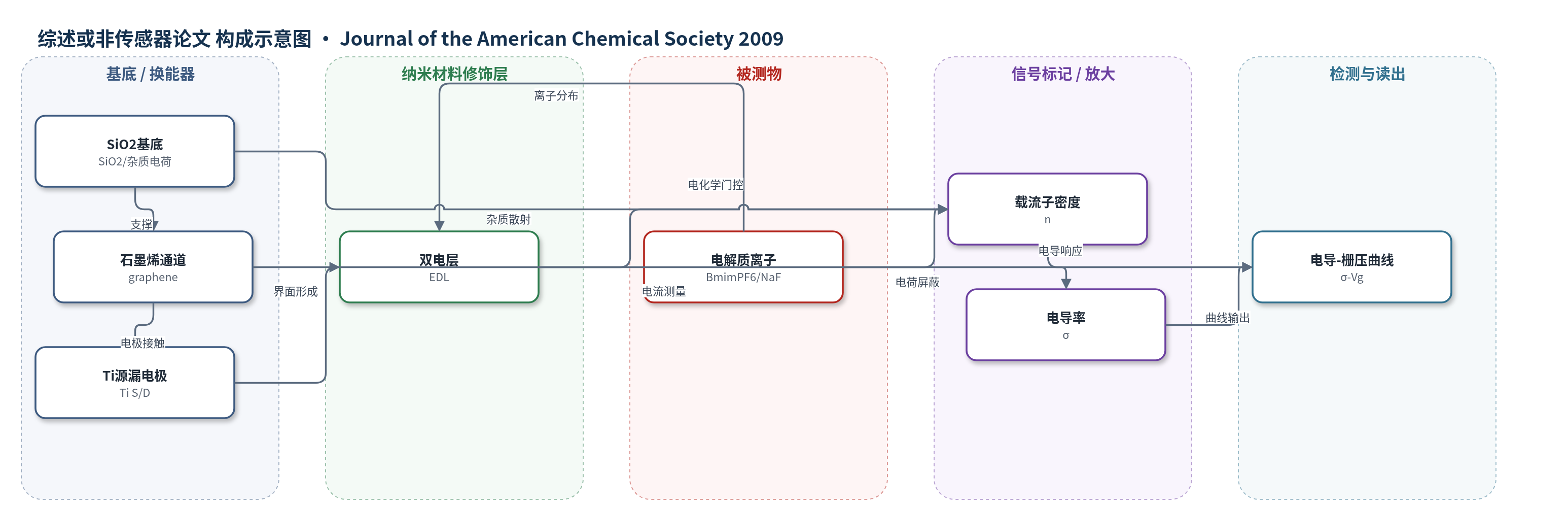

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
未报道特异性分析物；研究电解质离子（NaF、NaClO4、BmimPF6）在离子液体和水溶液中的浓度效应。样品基质：BmimPF6 离子液体、NaF/NaClO4 水溶液。
检测原理
器件以 SiO2 为基底、单层石墨烯为通道、Ti 为源漏电极，电解质作为电化学栅介质。施加电化学栅压时，电压主要降在石墨烯-溶液界面双电层上，双电层厚度约 1 nm，通过改变界面电势调控石墨烯载流子密度 n。在 BmimPF6 离子液体中，扩散层电容可忽略，界面电容由双电层电容 Cdl 和量子电容 Cq 串联，电导在电荷中性点最小，随栅压线性增加；高载流子密度下因原子缺陷或褶皱散射而饱和。水溶液中，NaF 或 NaClO4 浓度增加会屏蔽 SiO2 表面杂质电荷，改变表面电势 ψs，使电导最小值向负栅压移动；该移动可逆，排除载流子掺杂。信号为电导/电导率随栅压变化，反映离子浓度、杂质散射和电化学门控效应。
检测灵敏度
原文未报告 LOD、线性范围、灵敏度斜率或相关系数。
效应效果
本文未进行生物或化学传感性能评价，未报告选择性、抗干扰、稳定性、重现性、实际样品加标回收率，也未与 ELISA、HPLC 或 qPCR 等方法对比。主要展示电化学门控石墨烯 FET 在离子液体和水溶液中的输运特性：在 BmimPF6 中可宽范围调控载流子，估算空穴迁移率约 1200 cm2/V·s，杂质浓度约 10^12–10^13 cm^-2；在 NaF 和 NaClO4 水溶液中，电导最小值随离子浓度增加向负栅压移动且可逆，支持离子屏蔽 SiO2 表面杂质电荷的机制。作者认为电化学栅比背栅更有效，可用于研究石墨烯电子散射机制，并为生理条件下石墨烯生物传感器提供基础。
传感器的构成
- 基底/换能器：SiO2 基底与单层石墨烯通道，SiO2 提供绝缘支撑和界面杂质电荷，石墨烯作为二维导电通道
- 源漏电极：Ti 源漏电极，利用表面原生氧化层降低离子向金属的漏电流
- 电解质/门控介质：BmimPF6 离子液体或 NaF、NaClO4 水溶液，形成石墨烯-溶液界面双电层并作为电化学栅介质
- 电化学栅：施加电化学栅压，通过双电层调控石墨烯载流子密度
- 信号读出：通过源漏电极测量石墨烯电导/电导率随栅压的变化，反映载流子密度、杂质散射和离子屏蔽效应
中文摘要
石墨烯是由 sp2 碳原子构成的二维材料，其电荷输运对局部环境高度敏感，因而被认为具有传感应用潜力。生物传感器通常需要在接近生理条件的水溶液中工作，因此研究离子与石墨烯的相互作用十分关键。本文研究电化学门控单层石墨烯场效应晶体管在离子液体和水溶液中的电荷输运。与背栅相比，电化学栅压主要降在石墨烯-溶液界面双电层上，双电层厚度约 1 nm，远薄于氧化物背栅的约 300 nm，因而能更有效地调控载流子。在 1-丁基-3-甲基咪唑鎓六氟磷酸盐（BmimPF6）离子液体中，作者利用简化电容模型由栅压确定载流子密度，并用带电杂质诱导散射解释电导特性；电导在电荷中性点最小，随栅压线性增加，高载流子密度下趋于饱和，估算空穴迁移率约 1200 cm2/V·s，杂质浓度约 10^12–10^13 cm^-2。在水溶液中，电导最小值随 NaF 或 NaClO4 浓度增加向负栅压移动，且变化可逆，作者用 SiO2 表面杂质电荷和溶液离子分布决定的表面电势模型加以解释。该工作为石墨烯器件在电解质环境中的电化学门控和潜在生物传感应用提供了基础。
英文摘要
We have studied the electron transport behavior of electrochemically gated graphene transistors in different solutions. In an ionic liquid, we have determined the electron and hole carrier densities and estimated the concentration of charged impurities to be (1-10) x 10(12) cm(-2). The minimum conductivity displays an exponential decrease with the density of charged impurities, which is attributed to the impurity scattering of the carriers. In aqueous solutions, the position of minimum conductivity shifts negatively as the ionic concentration increases. The dependence of the transport properties on ionic concentration is important for biosensor applications, and the observation is modeled in terms of screening for impurity charges by the ions in solutions.
