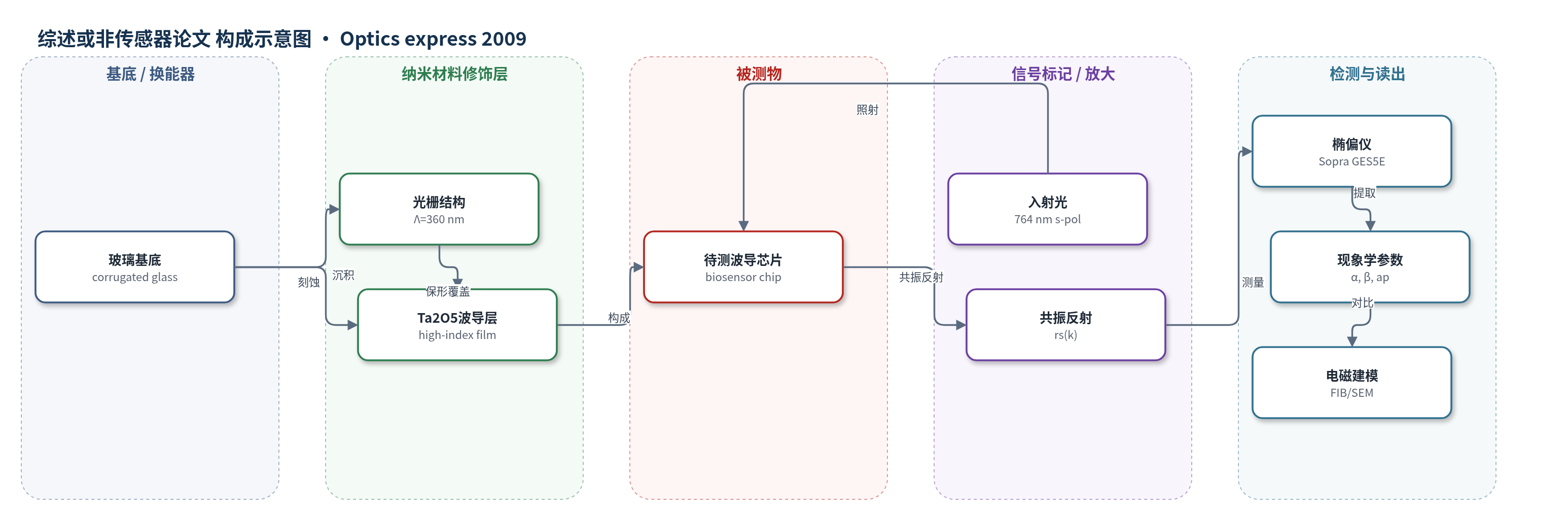

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
无明确生物分析物；被测对象：光栅耦合平板波导生物传感器芯片（grating coupled slab waveguide biosensor chip），样品基质：固体芯片（FIB切片/SEM截面）
检测原理
该工作并非生物分子检测，而是对光栅耦合平板波导进行光学功能表征。入射光照射到玻璃光栅上的Ta2O5波导层时，当相位匹配条件满足，s偏振光通过一阶衍射耦合激发TE0波导模式，产生强烈的共振反射。椭偏仪测量p、s偏振反射系数的振幅比Ψ和相位差Δ，重构共振偏振的复反射系数；在固定波长下扫描入射角（即空间频率k），复平面轨迹近似为圆。由圆上的离共振点、最大值和最小值可提取辐射系数α、传播常数β和耦合常数ap，非共振p偏振作为幅相参考。将参数代入极坐标反射表达式即可重建反射曲线，并与FIB/SEM几何的精确电磁建模比较。若用于传感，界面折射率变化会改变β和共振位置，但本文未涉及浓度响应。
检测灵敏度
原文未报告LOD、线性范围、灵敏度斜率或相关系数。
效应效果
实验以FIB切片和SEM确定的几何参数进行精确电磁建模，并与椭偏提取结果比较。数值建模给出TE0模式在θ0=25.12°、λ0=764 nm激发，β=13.97 µm−1、α=0.84 µm−1；椭偏提取得到β=14.11 µm−1，误差约1%，α=0.91 µm−1，相对误差小于10%，ap=0.524exp(2.835j) µm−1。共振反射最大值rM=0.992exp(−2.430j)出现在θM=25.4°，最小值rm=0.235exp(−2.481j)出现在θm=22.8°，离共振r0=0.356exp(−3.043j)。作者认为该方法非接触、非破坏，精度不低于破坏性SEM/AFM，可用于波导光栅生物传感器等共振衍射元件的在线功能检测。
传感器的构成
- 基底/换能器：玻璃光栅基底（corrugated glass substrate），提供周期性表面并承载波导层
- 波导层：五氧化二钽薄膜（Ta2O5），高折射率平板波导，厚度约120–127 nm，支持TE0模式
- 光栅耦合层：周期Λ=360 nm、深度约40 nm的近二值光栅，用于将入射光耦合进波导模式并产生共振反射
- 光学读出：椭偏仪（Sopra GES5E）与764 nm线光源，测量Ψ和Δ并重构复反射系数
- 参考通道：p偏振非共振反射（rp），作为幅值和相位参考
- 验证样品：FIB切片与SEM截面，用于获取几何参数并做精确电磁建模
中文摘要
本文提出利用椭偏仪测量光栅耦合平板波导结构的反射系数，提取辐射系数、传播常数和耦合常数等现象学参数，从而在不预先知道光栅和波导几何尺寸的情况下进行功能建模。作者以单模光栅波导生物传感器芯片为对象，用聚焦离子束切取垂直于光栅线的超薄截面，通过扫描电镜获得几何参数，并基于已知折射率进行精确电磁建模。椭偏测量在固定波长下扫描入射角，利用非共振偏振作为参考，从复平面轨迹提取参数。实验得到传播常数与数值结果误差约1%，辐射系数误差小于10%，耦合常数也可获得。结果表明，在单模且衍射级次有限的条件下，椭偏法可非接触、非破坏地定量表征共振衍射元件的光学功能，精度不低于破坏性SEM/AFM测量，可用于波导光栅生物传感器等器件的在线功能检测。
英文摘要
Ellipsometry gives access to the phenomenological parameters of a grating coupled slab waveguide structure and permits its functional modeling without a priori knowledge of the geometry of the structure. The evidence is shown by comparing with the exact electromagnetic modeling of a sliced cross-section of a singlemode grating waveguide biosensor chip cut by FIB and analyzed by SEM.
