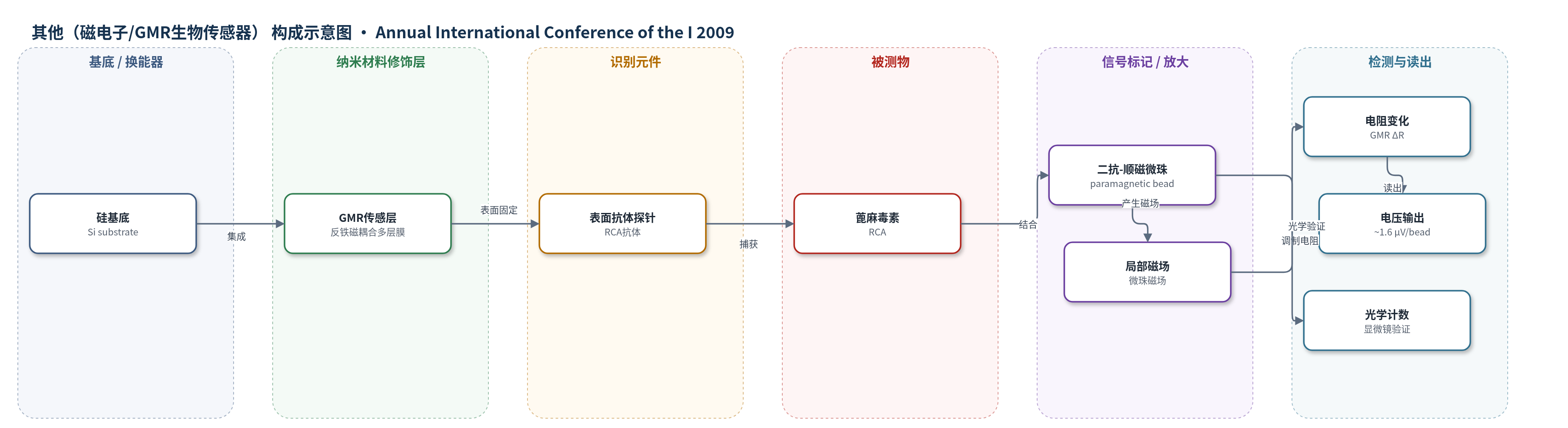

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（磁电子/GMR生物传感器）
检测对象
蓖麻毒素（Ricin, RCA）；样品基质：牛血清（bovine serum）；文中亦泛指蛋白毒素与核酸等生物分子（血液、废水、食品等复杂基质）
检测原理
该检测采用三明治式生物识别：目标分子（如蓖麻毒素RCA）先被固定在GMR传感区表面的受体/抗体捕获，随后偶联第二受体或二抗的顺磁性微珠与目标结合，使微珠拴系在传感器表面。每个顺磁性微珠产生局部磁场，改变GMR多层膜中铁磁层磁矩取向，降低自旋相关界面散射并引起电阻变化。被测物浓度越高，捕获并标记的微珠越多，GMR电压/电阻响应越大；文中报告磁信号与珠数在约1000珠内线性，约1.6 µV/珠。系统还利用流体力判别（FFD）按结合力差异去除非特异结合微珠，提高选择性。
检测灵敏度
LOD: 3–10 beads（等效信号）；线性范围: 至~1000 beads；灵敏度斜率: ~1.6 µV/bead；灵敏度: fM（核酸）、aM（免疫）
效应效果
系统为鞋盒大小的全自动cBASS装置，集成BARC-III芯片（64个200 µm传感区）、低功率电磁铁、微流控驱动和USB数据交换。BARC芯片检测下限相当于3–10个顺磁性微珠；磁信号与珠数在约1000珠内线性，约1.6 µV/珠。通过流体力判别（FFD）可去除结合力约0.1–10 pN的非特异微珠，而免疫复合物约60–250 pN、DNA双链约800–1200 pN，从而降低假阳性。文中在牛血清中检测10 ng/mL蓖麻毒素（RCA），并用SEB探针作阴性对照；平均单珠信号不受样品基质影响。作者主张其适用于血液、废水、食品等复杂基质中的高灵敏检测。
传感器的构成
- 基底/换能器：硅（Si）基底内嵌巨磁阻（GMR）传感阵列，作为磁信号换能器
- GMR传感层：反铁磁交换耦合铁磁层与非磁导电层构成的多层GMR结构，磁矩取向改变引起电阻变化
- 表面识别层：固定于GMR传感区表面的受体分子（如抗蓖麻毒素抗体探针），用于捕获目标生物分子
- 目标结合层：样品中的目标分子（如蓖麻毒素RCA）被表面受体捕获
- 信号标记层：偶联第二受体/二抗的顺磁性微珠（paramagnetic microbeads），与捕获目标形成三明治复合物
- 生物偶联辅助：链霉亲和素-生物素（streptavidin-biotin）用于将受体分子连接至基底或微珠表面
- 微流控操作层：集成微流控检测盒与流体驱动系统，用于样品进样、孵育和流体力判别（FFD）去除非特异结合
- 磁驱动/读出：低功率电磁铁与磁电子读出电路，施加磁场并读取GMR电阻/电压变化
中文摘要
在众多基于生物分子识别与标记的亲和生物传感器系统中，磁标记与检测已成为一种有前景的方法。磁标签可通过多种非侵入方式检测，物理和化学性质稳定，生产成本相对较低，且易于实现生物相容。十多年前，美国海军研究实验室率先利用巨磁阻（GMR）传感器检测标记有顺磁性微珠的生物分子。此后，作者团队在磁电子仪器和相关检测方案方面持续改进，使该技术发展为高灵敏检测方法。本文概述了该磁基生物分子检测系统的演进，包括顺磁性微珠标记、GMR传感芯片、微流控自动化检测装置以及用于复杂基质中生物分子识别的三明治式检测方案。
英文摘要
Amongst the plethora of affinity biosensor systems based on biomolecular recognition and labeling assays, magnetic labeling and detection has emerged as a promising approach. Magnetic labels can be detected by a wide range of non-invasive methods, are physically and chemically stable, relatively inexpensive to produce, and can be easily made biocompatible. Over a decade ago, the U. S. Naval Research Laboratory pioneered the use of giant magnetoresistive (GMR) sensors to detect biomolecules labeled with paramagnetic microbeads. Since then, our various investigations and engineering efforts have resulted in significant improvements in both the magnetoelectronic instrumentation and the assays associated with these magnetic labels. This paper and subsequent presentation provides a synopsis of the development of our technology which has evolved into a highly sensitive detection method.
