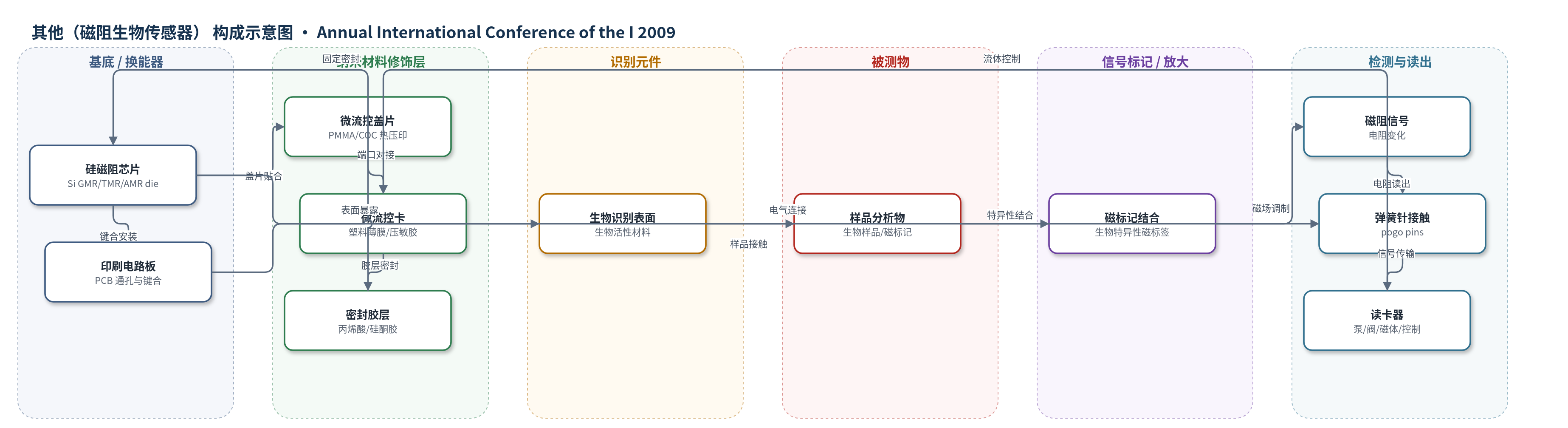

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（磁阻生物传感器）
检测对象
生物特异性结合磁标签（biospecifically bound magnetic labels）、磁性纳米颗粒（magnetic nanoparticles）；样品基质：原始生物样品/血液（raw biological sample/blood）
检测原理
该架构以硅基磁阻传感器（GMR/TMR/AMR）为换能器，裸硅表面保留生物活性材料，样品经微流控卡进行分样、裂解、混合、磁/免疫捕获、洗涤后流过传感器阵列。被测物若与表面识别元件发生生物特异性结合，并携带或结合磁性标签，则会在传感器附近形成局部磁场；磁阻材料电阻随磁场方向/强度变化，通过 PCB 引线键合和弹簧针读出电阻变化。微流控盖片限制流体仅流过传感区，读卡器中的永磁体/电磁体、泵和阀提供磁场调制与流体控制。论文未给出具体识别元件、放大策略或定量响应，因此信号放大主要依赖磁标签与磁阻换能，而非 HCR/RCA 等。
检测灵敏度
未报告
效应效果
论文未提供选择性、抗干扰、稳定性、重现性、回收率或与 ELISA/HPLC/qPCR 的定量对比，也未报告传感性能。作者指出该微流控接口在撰写时尚未充分测试，仅预期可承受约 2 atm 正压至真空，泄漏回流量未测量；后续需评估剪切应力、拉伸应力、压力/真空下泄漏率及最大允许内压。其应用价值在于将硅基磁阻传感器与一次性微流控卡集成，解决宏微接口问题，使生物芯片可小型化、低成本（估计封装成本低于 1 美元），并可用于检测生物特异性结合磁标签、磁性纳米颗粒分选与驱动，也可扩展至光子/电化学芯片和微型压力计。
传感器的构成
- 换能器基底：硅（Si）基磁阻传感器芯片（GMR/TMR/AMR die），提供 4×5 阵列、200 μm 直径、75 μm 间距的磁阻传感单元
- 电气互连层：印刷电路板（PCB）与引线键合（wire bonds），通过板级通孔（vias）将芯片信号引至外部
- 外部电气接触：弹簧针（pogo pins）与 PCB 通孔，实现一次性卡与读卡器之间的可重复电气连接
- 微流控盖片：热压印聚合物（PMMA、聚碳酸酯、聚苯乙烯、COC）盖片，形成与传感器阵列匹配的微通道和 2.0 mm 间距端口
- 微流控卡：塑料薄膜与压敏胶（plastic film, pressure-sensitive adhesive）层压结构，承担样品分样、裂解、混合、捕获、洗涤和废液保留
- 密封与对准层：丙烯酸或硅酮胶（acrylic/silicone adhesive）及自对准结构（self-aligning feature），实现芯片与卡之间的机械固定和流体密封
- 读卡器接口：读卡器中的永磁体、电磁体、泵、阀、光学与控制单元（permanent magnets, electromagnets, pumps, valves, optics, control systems），提供磁场、流体和信号控制
中文摘要
磁阻生物传感器（包括 GMR、TMR、AMR）若要进入临床和消费级应用，必须解决生物材料耐受温度、裸芯片表面暴露、微流控封装生物相容性、绝缘与非磁性、低成本可制造等约束。本文针对标准半导体封装与生物传感器制造不兼容问题，提出一种面向磁阻生物传感器的微流控封装与宏微互连架构。该架构将硅基磁阻传感器芯片通过引线键合安装到印刷电路板上，再与热压印 PMMA 等聚合物微流控盖片及一次性微流控卡结合，利用自对准结构、丙烯酸或硅酮胶密封和弹簧针电气接触，实现样品处理、传感读出与废弃处置。设计兼容实验室组装，并可借助更大二维面积和标准注塑/热压印工艺向中小批量制造扩展，有望降低生物芯片成本并解决宏微接口问题。
英文摘要
In order for Magnetoresistive Biosensor technology to become a mainstream product for clinical and consumer use, several outstanding technical issues must be solved. This paper will focus on one of those issues, which is the need to adapt standard semiconductor packaging processes to fall within some biosensor fabrication process constraints. A set of materials and interconnection methods that meet these biosensor requirements are presented. The resulting architecture is compatible with laboratory assembly, but can be scaled up to small and medium manufacturing quantities by using larger 2-dimensional areas per production batch.
