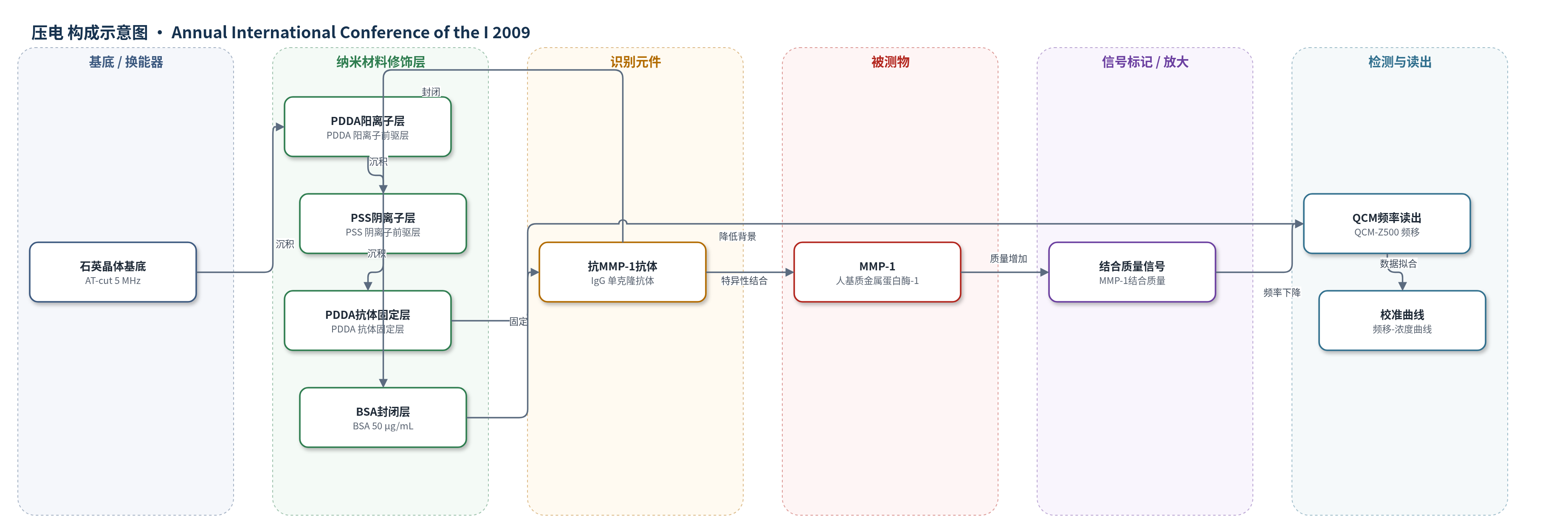

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
压电(QCM)生物传感器
检测对象
人基质金属蛋白酶-1（MMP-1，matrix metalloproteinase-1）；样品基质：PBS 溶液，作者亦提出可用于培养上清和细胞裂解液
检测原理
该传感器以压电石英晶体为质量敏感换能器。LBL 在晶体表面构建 (PDDA/PSS)3/PDDA 多层膜，利用 PDDA 的正电荷静电固定抗 MMP-1 IgG 抗体，BSA 封闭非特异位点。当样品中的 MMP-1 与表面抗体特异性结合时，晶体表面质量增加。根据 Sauerbrey 关系，刚性薄膜质量增加使晶体谐振频率下降；QCM-Z500 通过阻抗分析记录频率/阻抗变化，从而将抗原-抗体结合事件转换为可量化的频移信号。由于未使用酶或纳米放大标记，信号直接来源于结合质量，因此响应随 MMP-1 浓度增加而增大，并在高浓度下趋于表面饱和。
检测灵敏度
校准浓度: 35、75、150 ng/mL；150 ng/mL 总频移: −195 ± 18 Hz；非特异 IgG 对照频移: −28 ± 3 Hz；推算结合质量: 117 ± 4 ng
效应效果
该传感器在 LBL 沉积过程中表现出可重复性：PDDA、PSS 和抗体层平均频移分别为 32±2 Hz、51±5 Hz 和 40±4 Hz，对应质量沉积稳定。AFM 显示抗体层使 RMS 粗糙度从 3.5±0.3 nm 增至 6.1±1.3 nm，与 IgG 侧向吸附一致。免疫检测中，150 ng/mL MMP-1 作用 60 min 后总频移为 −195±18 Hz，而非特异性 IgG 对照仅 −28±3 Hz，说明特异性结合占主导；扣除背景后估算结合 MMP-1 质量为 117±4 ng。作者指出传感器在 1 h 后接近饱和，尚未报告实际样品回收率、RSD 或与 ELISA/HPLC/qPCR 的对比，但认为其可直接用于培养上清或细胞裂解液中临床相关 MMP-1 的快速、可靠检测。
传感器的构成
- 基底/换能器：AT-cut 石英晶体（5 MHz），压电换能器，通过谐振频率变化响应表面质量变化
- 前驱多层：(PDDA/PSS)3，聚二甲基二烯丙基氯化铵（PDDA）与聚苯乙烯磺酸盐（PSS）静电逐层自组装，提供稳定带电荷界面
- 抗体固定层：PDDA 阳离子层，用于静电吸附抗体
- 识别元件：抗 MMP-1 单克隆 IgG 抗体（anti-MMP-1），特异性结合 MMP-1
- 封闭剂：牛血清白蛋白（BSA，50 μg/mL），封闭非特异性结合位点
中文摘要
本文报道了一种基于石英晶体微天平（QCM）的压电免疫传感器，用于检测人基质金属蛋白酶-1（MMP-1）。作者采用逐层自组装（LBL）技术，在 AT 切型 5 MHz 石英晶体表面依次沉积阳离子聚二甲基二烯丙基氯化铵（PDDA）和阴离子聚苯乙烯磺酸盐（PSS）形成多层前驱膜，再沉积 PDDA/抗 MMP-1 单克隆抗体层，使抗体以侧向方式固定于表面。QCM 实时监测各层沉积过程，结果显示 PDDA、PSS 和抗体层分别产生约 32±2 Hz、51±5 Hz 和 40±4 Hz 的频率变化，对应质量沉积可重复。原子力显微镜（AFM）表明抗体沉积后表面均方根粗糙度由 3.5±0.3 nm 增至 6.1±1.3 nm，支持抗体侧向吸附。免疫检测中，先用牛血清白蛋白（BSA）封闭非特异性位点，再暴露于 35、75 和 150 ng/mL MMP-1；150 ng/mL 下总频移为 −195±18 Hz，非特异性 IgG 对照为 −28±3 Hz，推算结合 MMP-1 质量约 117±4 ng。结果表明该传感器具有良好生物活性、特异性和可重复性，可用于临床相关生物标志物的快速检测。
英文摘要
Monoclonal antibodies were immobilized onto the surface of quartz crystals for the development of a piezoelectric biosensor by means of the Layer by Layer self assembly technique (LBL). The immobilization of immunoglobulins specific to the matrix metalloproteinase-1 (MMP-1) was investigated. To this purpose multilayered ultra-thin films composed by precursor layers of cationic poly(dimethyldiallylammonium) chloride and anionic poly(styrenesulfonate) followed by a monolayer of antibodies were assembled by LBL. A quartz crystal microbalance was used to monitor and optimize the assembly process and to test the immunological activity of the deposited antibody molecules. Atomic force microscopy was used to characterize the surface roughness of the multilayers before and after the deposition of the immunoglobulins. The obtained results confirmed the successful deposition of the proposed immunosensor and demonstrated its high potential for the measurement of analytes of clinical interest.
