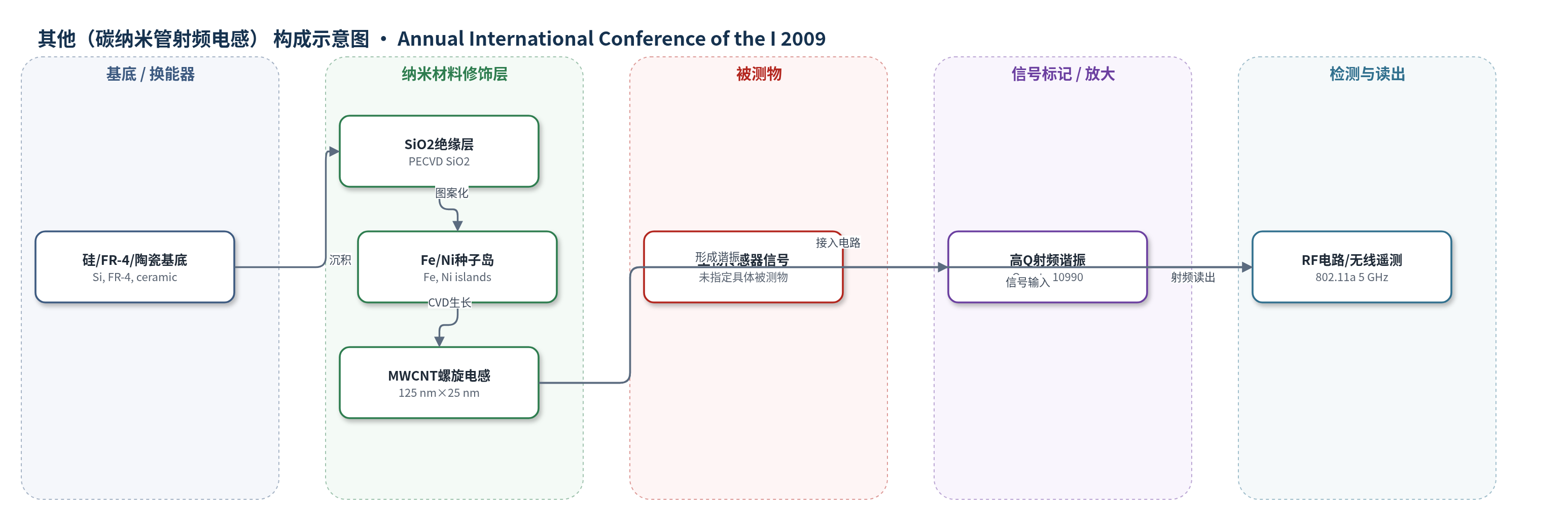

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（碳纳米管射频电感）
检测对象
未明确具体被测物；面向无线集成生物传感器/健康监测系统的射频信号传输（样品基质未指定）
检测原理
本文不涉及生物识别事件，因此不存在由被测物浓度直接调制的传感信号。其核心机制是利用MWCNT作为一维低阻导体构成螺旋电感：电流变化在纳米管中产生磁电感，同时量子效应引入动能电感、量子电阻和量子电容；螺旋几何与基底电容共同决定自谐振频率和品质因数。MWCNT的低电阻率、高电流密度以及多壁结构可降低接触电阻，使电感在5 GHz附近保持高Q。该器件用于射频电路中的阻抗匹配、振荡和无线遥测，为集成生物传感器提供小尺寸、高Q的射频前端，而不是直接检测生物分子。
检测灵敏度
—
效应效果
论文主要给出仿真与制备结果，未报告选择性、抗干扰、稳定性、重现性或实际样品回收率。仿真显示，MWCNT电感在硅、FR-4和陶瓷基底上均具有较高Q值：5 GHz时硅基底Q约440，FR-4约5601，陶瓷约10990；陶瓷基底电感约110 nH，自谐振频率达太赫兹量级。MWCNT尺寸约125 nm长、25 nm直径，3–5壁结构有助于降低量子/接触电阻。作者认为其相比传统金属螺旋电感具有小尺寸、高Q和宽带宽优势，适用于802.11a 5 GHz无线健康监测、起搏器和RFID等集成生物传感器封装。
传感器的构成
- 基底：硅、FR-4、陶瓷，提供机械支撑与电磁环境
- 绝缘层：SiO2，隔离MWCNT与基底并降低寄生电容
- 种子岛：Fe或Ni，作为CVD生长模板与电接触
- 纳米导体：MWCNT螺旋，形成高Q射频电感
- 射频电路：RF电路/无线遥测，用于阻抗匹配与信号传输
中文摘要
本文面向集成生物传感器与无线健康监测应用，提出并研究多壁碳纳米管（MWCNT）射频电感的设计、仿真与制备。传统金属螺旋电感在射频电路中应用广泛，但尺寸较大、电感值和品质因数受限，难以满足高性能无线系统对低功率、低相位噪声和宽带宽的要求。作者以硅、FR-4和陶瓷为基底，利用电子束光刻和化学气相沉积制备MWCNT螺旋电感，并结合量子力学与输运方程建立包含动能电感、量子电阻、量子电容和静电电容的电路模型。结果表明，MWCNT具有低电阻率和高电流承载能力，可形成小尺寸、高电感值和高Q因子电感；在5 GHz下，硅基底Q值约440，陶瓷基底可超过10000，陶瓷基底电感约110 nH。该器件有望用于无线集成生物传感器、健康监测和射频识别等应用。
英文摘要
This paper presents development of Carbon Nanotube based inductors for integrated biosensor applications. Inductors are highly common in RF circuit applications; however, their values and Q factors are limited for today's high-performance RF applications. We describe the design, simulation, and fabrication of Multiwall Carbon Nanotube (MWCNT) based RF inductors, which provide high inductance and Q values that are suitable for wireless integrated biosensors.
