其他（血糖自动调节系统电子仿真）
检测对象
血糖（glucose，Glu）；样品基质：血液（文中为血糖监测，未明确具体基质；另提出16通道阵列可扩展至胆固醇、白蛋白、尿酸等血液生化参数）
检测原理
该文未给出具体生物识别层与催化反应细节，仅以电化学生物传感器模型近似血糖测量。血糖浓度变化被转换为电极输出电流，电流大小与血糖浓度对应；该电流经跨阻放大器转换为电压，再由轨到轨运算放大器放大。放大后的一路信号进入一阶单比特Σ-Δ调制器，输出与输入电压相关的比特流；另一路与参考电压在带滞回比较器中比较。当血糖对应信号低于预设阈值时，比较器输出控制信号，经控制单元驱动胰岛素泵接口，实现血糖闭环调节。系统信号放大主要依靠跨阻与运算放大器电路，而非化学或酶促放大。
检测灵敏度
原文未报告LOD、线性范围、灵敏度斜率或相关系数。
效应效果
该文为电路仿真，未报告选择性、抗干扰、稳定性、重现性RSD、实际样品加标回收率，也未与ELISA、HPLC或qPCR等方法对比。仿真结果显示，16通道电极阵列寻址可输出设定电流；跨阻放大器将10 µA输入转换为电压；轨到轨运算放大器实现CMRR 81 dB、压摆率8.57 V/µs、开环增益66 dB、单位增益带宽2.3 MHz、功耗374 mW，但失调电压为30 mV，未达到20 mV指标。Σ-Δ调制器输出比特流随输入电压升高而高电平占比增加。作者认为该协作项目整合生物传感器、微电子与控制知识，可发展为可制造微系统，用于血糖闭环调节。

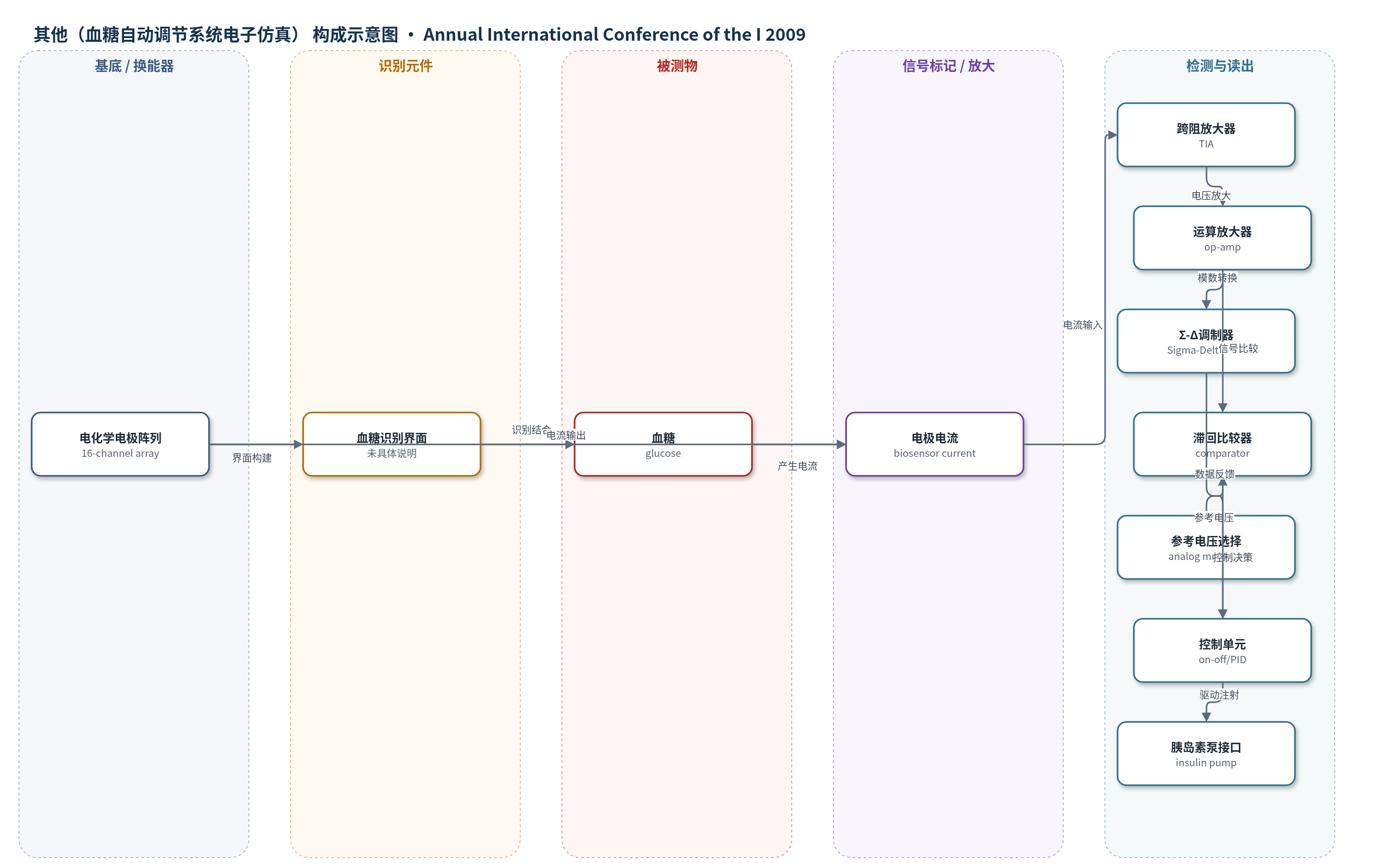

传感器的构成
- 换能器电极：16通道电化学生物传感器电极阵列（electrode array），用于采集血糖等生化参数对应的电流信号
- 电极寻址：行列译码器（decoder）与模拟多路复用器（analog mux），用于选择目标电极通道
- 信号调理：跨阻放大器（TIA）与轨到轨运算放大器（op-amp），将电极电流转换为电压并放大
- 模数转换：一阶单比特Σ-Δ调制器（Sigma-Delta modulator），将模拟电压转换为比特流
- 控制比较：带滞回比较器（comparator）与16:1参考电压多路复用器（analog mux 16:1），比较检测信号与预设阈值
- 执行接口：模拟多路复用器/外部胰岛素泵接口（insulin pump interface），用于模拟胰岛素注射动作
中文摘要
本文报道了一项面向血糖浓度自动调节系统的教学协作设计工作。作者以电化学生物传感器测量血糖浓度为基础，将其近似为可产生电流信号的传感元件，并围绕该传感信号建立读出、数据处理与闭环控制的电子系统模型。系统采用 Tanner Tools EDA 中的 S-Edit 与 T-Spice 仿真实现，包含16通道电化学电极阵列及其行列寻址、跨阻放大器、轨到轨运算放大器、一阶单比特Σ-Δ模数转换器、带滞回比较器以及胰岛素泵执行接口。控制目标是将血糖维持在预设参考值：当检测信号低于阈值时，系统输出控制信号驱动胰岛素注射；文中当前采用简单开关控制，并计划后续升级为PID控制。该工作由米尼奥大学生物医学工程四年制整合硕士课程10名学生分组完成，分别负责传感器电极、控制算法与执行机构等模块，旨在通过“做中学”的协作方式整合生物传感器、微电子与控制系统的知识，为未来可制造血糖闭环调节微系统提供仿真基础。
英文摘要
This paper is focused on the design of an automatic system to regulate blood glucose concentration. A model is developed to simulate the process. The model was based on approximating an electrochemical biosensor, for measuring the blood glucose concentration, to electrical circuits for readout, data processing and control. It was implemented using an electronics simulation software package: S-Edit and T-Spice from Tanner Tools EDA. The work was developed by a group of ten students from the fourth year of the integrated master of Biomedical Engineering course of the University of Minho in a collaborative way.
