组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（光学微腔/回音壁模式生物传感器）
检测对象
抗原/蛋白（antigen/protein，如 BSA、streptavidin、Cy5-antigen），样品基质为水相/缓冲液（aqueous/PBS）。
检测原理
抗体固定于二氧化硅 WGM 微腔赤道表面，抗原/蛋白结合后进入微腔倏逝场。反应机制中，抗原极化改变局部介电常数/折射率，使 WGM 共振频率发生漂移；该漂移由实部极化率 Re[α] 决定，与腔内循环功率无关。热光机制中，抗原线性吸收光能产生局部热源，热量经二氧化硅和周围介质传导，引起温度升高，并通过热光系数 dn/dT 改变微腔折射率，使共振频率漂移；该漂移与驱动功率 P 和质量因子 Q 相关。高 Q 微腔增强倏逝场与分子相互作用，但论文计算表明在 680 nm、1 mW、43 µm 半径、Q=10^8 条件下，热光贡献小于反应贡献。
检测灵敏度
原文未报告 LOD、线性范围、灵敏度斜率或相关系数。
效应效果
本文为理论比较，未报告选择性、抗干扰、稳定性、重现性或实际样品回收率。计算给出标准参数（680 nm、1 mW、43 µm 半径、Q=10^8）下 BSA 的热光/反应频率漂移比为 0.16，微环为 0.19；微环热光相对微球反应漂移约 0.38。作者指出 Armani 等报道 streptavidin 热光/反应比约 5000，但实测 streptavidin 680 nm 吸收截面为 1.5×10^-19 cm^2，比其报道 2×10^-16 cm^2 小约 1300 倍；Cy5-抗原截面约 10^-16 cm^2，代入理论仅得约 1/400 漂移。因此作者认为热光机制不能解释单蛋白结合的大漂移。

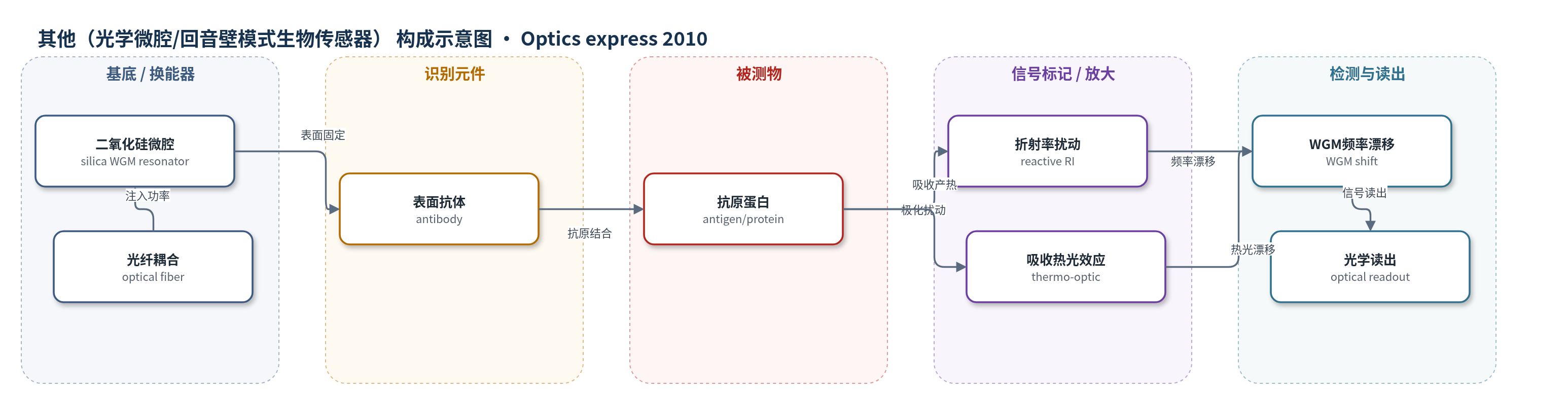

传感器的构成
- 换能器微腔：二氧化硅（silica）微球/微环（toroid），形成高Q回音壁模式（WGM）并作为光学换能器。
- 光耦合结构：光纤（optical fiber），通过倏逝场向微腔注入驱动功率 P。
- 识别元件：抗体（antibody），固定于微腔赤道表面，特异性捕获抗原/蛋白。
- 样品环境：水相（aqueous environment），提供生物识别反应介质。
- 信号读出：WGM 共振波长/频率漂移检测，输出随结合蛋白的折射率/温度变化。
中文摘要
本文针对二氧化硅回音壁模式（WGM）微腔生物传感器中无标记生物颗粒检测的热光机制与反应机制进行理论比较。作者以激发至一阶赤道模式的微球和微环谐振器为对象，分析抗体固定于微腔表面后捕获抗原时，抗原进入倏逝场引起的共振波长/频率漂移。反应机制源于抗原极化改变局部折射率，其漂移与腔内循环功率无关；热光机制则源于抗原线性吸收产生热量并传导至谐振器，通过热光系数改变折射率，漂移正比于驱动功率。计算采用 680 nm 波长、1 mW 驱动功率、43 µm 半径和 Q=10^8 等参数，结果表明对 BSA 和链霉亲和素，热光贡献小于反应贡献，不能解释此前报道的显著增强。作者认为差异可能来自此前工作中分子吸收截面的高估。
英文摘要
Thermo-optic and reactive mechanisms for label-free sensing of bio-particles are compared theoretically for Whispering Gallery Mode (WGM) resonators (sphere, toroid) formed from silica and stimulated into a first order equatorial mode. Although it has been expected that a thermo-optic mechanism should "greatly enhance" wavelength shift signals [A.M. Armani et al, Science 317, 783-787 (2007)] accompanying protein binding on a silica WGM cavity having high Q (10(8)), for a combination of wavelength (680 nm), drive power (1 mW), and cavity size (43 microm radius), our calculations find no such enhancement. The possible reasons for this disparity are discussed.
