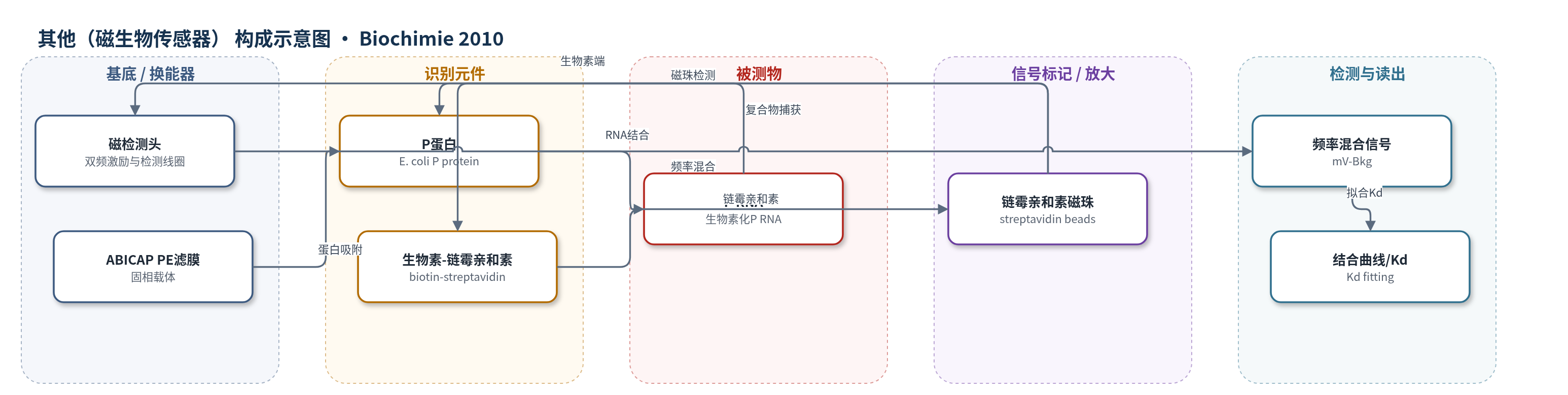

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（磁生物传感器）
检测对象
大肠杆菌 RNase P RNA（E. coli P RNA）及其嵌合变体（ME RNA variants），样品基质：KN4.5 缓冲液（体外重组蛋白/RNA溶液）
检测原理
3′-生物素化 P RNA 先与链霉亲和素包被超顺磁珠结合，形成 P RNA-磁珠复合物。大肠杆菌 P 蛋白通过疏水吸附固定在 ABICAP 烧结聚乙烯滤膜上。当 P RNA 与 P 蛋白结合时，磁珠经 P RNA-P 蛋白相互作用被保留在滤膜上，未结合磁珠被缓冲液洗去。检测头对滤膜位置施加 61 Hz 和 49 kHz 双频磁场，磁珠因非线性磁化曲线产生第三频率的频率混合信号；测量线圈读取信号，参考线圈扣除背景。输出 mV-Bkg 信号随 P RNA 浓度增加而升高，按单配体结合方程 signal_obs = signal_max[P RNA]/(Kd+[P RNA]) 拟合，得到 P RNA-P 蛋白平衡解离常数 Kd。该过程无酶催化放大，信号直接来自被捕获磁珠的磁性响应。
检测灵敏度
原文未报告 LOD、线性范围、灵敏度斜率或相关系数。
效应效果
该磁传感器可覆盖较宽亲和力窗口，Kd 可达约 300 nM。在 4.5 mM Mg2+、150 mM NH4+ 条件下，Chemagen SAV1 NCO 磁珠测得大肠杆菌 P RNA-P 蛋白 Kd 为 0.8±0.2 nM，Dynal M-270 约 2.2 nM，Seradyn MG-SA 约 2.3 nM，与硝酸纤维素滤膜结合和凝胶阻滞法所得 0.4 nM 一致。对 ME RNA 变体，Kd 从约 10 nM 到 330 nM，趋势与底物结合和酶活数据一致。未涂 P 蛋白的 ABICAP 柱对照和 Estapor 磁珠无浓度依赖信号，提示非特异吸附较低。每个结合曲线包含三个独立实验，但同一供应商不同批次磁珠可出现不可重复或无信号，磁赤铁矿杂质会破坏超顺磁性。作者认为该方法无需放射性标记，适合 RNA-蛋白相互作用定量，但需独立方法验证且依赖磁珠批次均一性。
传感器的构成
- 换能器/检测头：双频激励线圈（61 Hz、49 kHz）与测量/参考检测线圈，施加双频磁场并读取磁珠频率混合信号。
- 固相载体：ABICAP 烧结聚乙烯（PE）滤膜（孔径 50 μm）置于聚碳酸酯柱中，作为 P 蛋白吸附固相。
- 识别元件（固相）：大肠杆菌 RNase P 蛋白（E. coli P protein，N端 His 标签），通过疏水吸附固定在 PE 滤膜上，识别 P RNA。
- 识别元件（溶液相）：3′-生物素化 RNase P RNA（P RNA，包括 EE RNA 和 ME RNA 变体），与 P 蛋白结合。
- 信号标记/磁性换能层：链霉亲和素包被超顺磁珠（streptavidin-coated superparamagnetic magnetic beads，如 Chemagen M-PVA SAV1 NCO、Invitrogen Dynabeads M-270 Streptavidin、Merck Estapor BE-M0.8/26、Thermo Scientific Seradyn MG-SA），通过链霉亲和素-生物素结合 P RNA。
- 封闭剂：酪蛋白（casein，5.5 mg/ml in PBS），封闭 ABICAP 柱以减少非特异吸附。
- 反应缓冲液：KN4.5 buffer（20 mM HEPES-KOH pH 7.4、4.5 mM Mg(OAc)2、150 mM NH4OAc、2 mM spermidine、0.05 mM spermine、4 mM β-mercaptoethanol），维持 RNA-蛋白相互作用。
中文摘要
本研究将一种磁生物传感器技术用于分析固定化细菌 RNase P 蛋白与 3′-生物素化 RNase P RNA 的相互作用。3′-生物素化 P RNA 先与链霉亲和素包被的超顺磁珠结合，大肠杆菌 RNase P 蛋白则通过疏水吸附固定在 ABICAP 烧结聚乙烯滤膜上；当 P RNA 与 P 蛋白结合时，磁珠被保留在滤膜上，未结合磁珠被洗去。检测头施加 61 Hz 和 49 kHz 双频磁场，利用磁珠非线性磁化产生的频率混合信号进行定量。使用三种不同供应商的链霉亲和素磁珠，在 4.5 mM Mg2+ 和 150 mM NH4+ 条件下，测得大肠杆菌 RNase P RNA 与蛋白的 Kd 约为 1–2 nM，与硝酸纤维素滤膜结合和凝胶阻滞等先前方法一致。研究还测定了含大肠杆菌特异性域和工程化古菌催化域的嵌合 P RNA 变体，发现 P2/P3 区“细菌样”1 bp 插入和 2 nt 缺失显著提高亲和力，独立证明这些元件对 RNase P 两个亚基相互作用至关重要。结果表明链霉亲和素磁珠的批次和材料性质决定该磁传感技术能否成功。
英文摘要
A magnetic sensor technique was applied to analyze the interaction of immobilized bacterial RNase P protein and 3'-biotinylated RNase P RNA bound to streptavidin-coated magnetic beads. Our measurements with three types of beads from different suppliers resulted in K(d) values of about 1-2 nM (at 4.5 mM Mg(2+) and 150 mM NH(4)(+)) for Escherichia coli RNase P RNA and protein, consistent with previous analyses using different techniques. We further measured affinity of the E. coli RNase P protein to chimeric RNase P RNA variants, consisting of an E. coli specificity domain and an engineered archaeal catalytic domain. A "bacterial-like" 1-bp insertion and 2-nt deletion in the helix P2/P3 region largely improved affinity, providing independent evidence that these elements are crucial for interaction of the two RNase P subunits. Moreover, our study documents that the properties of the streptavidin-coated magnetic beads decide on success or failure of the technique.
