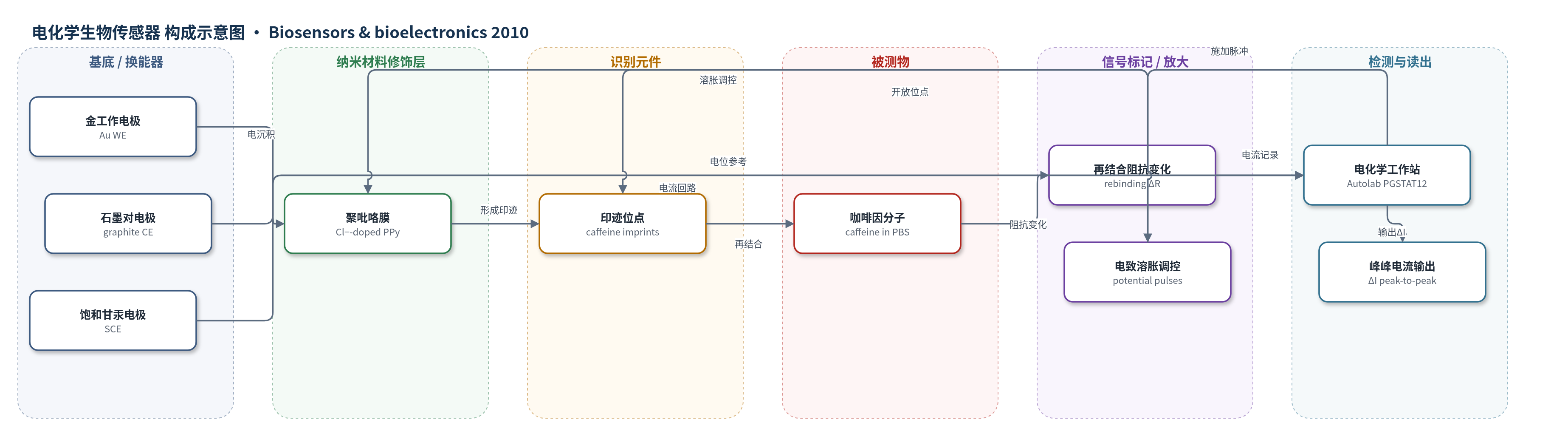

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
电化学生物传感器
检测对象
咖啡因（caffeine）；样品基质：0.1 M磷酸盐缓冲液（PBS, pH 7.0）
检测原理
该传感器以金电极为工作电极，表面电沉积氯离子掺杂聚吡咯（PPy）并保留咖啡因分子印迹位点。平衡态下PPy收缩，印迹孔道封闭，咖啡因难以进入，传感器基本无响应。施加正电位脉冲时，电解质阴离子（Cl−、HPO4^2−等）进入PPy以平衡聚合物正电荷，引起可逆溶胀，印迹位点开放；咖啡因（pH 7.0下为中性分子）扩散进入并再结合到印迹位点。咖啡因占据位点后阻碍电荷/电子传输，使峰-峰电流下降，电流变化ΔI反映结合量。电位越高，离子渗透越深，有效厚度越大，可及印迹位点越多，检测窗口偏向高浓度；较低电位仅使外层部分溶胀，等效于超薄MIPPy膜，位点减少，检测下限降低。
检测灵敏度
LOD: 10 μM (0.6 V); 5 μM (0.5 V); 3 μM (0.4 V)；线性范围: 3–10 μM (0.4 V)；检测窗口: 10–40 μM (0.6 V)；饱和浓度: 30 μM (0.5 V), 40 μM (0.6 V)
效应效果
该传感器表现出对咖啡因的特异性识别：非印迹PPy在相同浓度范围内对咖啡因无明显响应；作者还指出MIPPy可区分结构相似的茶碱（theophylline），表明印迹孔道与溶胀开放结构有助于选择性。电致溶胀与检测过程可逆，至少可重复20次检测，第20次电流-时间响应与第1次一致；检测后先用磷酸盐缓冲液洗脱咖啡因，再用去离子水浸泡5 min即可再生。通过改变脉冲电位，检测窗口可动态移动：0.6 V时检测限10 μM、窗口10–40 μM；0.5 V时检测限5 μM、约30 μM饱和；0.4 V时检测限3 μM，并在3–10 μM呈线性响应。作者认为该策略可用于智能生物传感器，根据待测液浓度动态优化灵敏度，并可能降低检测限。
传感器的构成
- 工作电极基底：金电极（Au, 0.1 cm×0.3 cm），作为导电基底与电化学换能器
- 导电聚合物修饰层：氯离子掺杂聚吡咯（Cl−-doped PPy）薄膜，约20 nm，提供导电通道与电致溶胀/离子交换功能
- 识别元件：咖啡因分子印迹聚吡咯（caffeine imprinted polypyrrole, MIPPy），含与咖啡因尺寸/形状匹配的印迹位点，实现特异性再结合
- 样品介质：磷酸盐缓冲液（PBS, 0.1 M, pH 7.0），用于咖啡因检测与离子交换
- 再生/清洗介质：去离子水（DI water）与乙醇（ethanol），用于去除咖啡因模板、残留单体及再生
- 电化学换能系统：石墨对电极（graphite CE）、饱和甘汞电极（SCE）与Autolab PGSTAT12，施加脉冲电位并记录峰-峰电流
中文摘要
本文提出利用导电聚合物（CP）的离子交换与电致溶胀特性，在电刺激下动态调节导电聚合物生物传感器的检测窗口。以咖啡因印迹聚吡咯（MIPPy）传感器为例，聚吡咯在电场作用下发生可逆溶胀或收缩，电解质离子进出聚合物改变其有效厚度，从而改变可及印迹位点数量。平衡态下印迹孔道封闭，传感器对咖啡因基本无响应；施加较高正电位使聚合物整体溶胀，咖啡因进入并再结合，形成高浓度检测窗口；施加较低电位脉冲仅使外层部分溶胀，等效于超薄印迹膜，使检测下限降低。实验表明，0.6 V、0.5 V和0.4 V脉冲下检测窗口分别向低浓度移动，检测限由10 μM降至3 μM，且传感器可再生。该策略有望用于智能生物传感器，根据待测液浓度动态优化灵敏度。
英文摘要
Here we demonstrate a novel application that employs the ion exchange properties of conducting polymers (CP) to modulate the detection window of a CP based biosensor under electrical stimuli. The detection window can be modulated by electrochemically controlling the degree of swelling of the CP associated with ion transport in and out of the polymer. We show that the modulation in the detection window of a caffeine imprinted polypyrrole biosensor, and by extension other CP based biosensors, can be achieved with this mechanism. Such dynamic modulation in the detection window has great potential for the development of smart biosensors, where the sensitivity of the sensor can be dynamically optimized for a specific test solution.
