传感器类型
电化学生物传感器
检测对象
酚（phenol）；实验样品基质为0.1 M磷酸盐缓冲液（PBS，pH 6.5），文中面向环境水样、工业废水等现场监测
检测原理
酚进入传感器后，被MWCNTs基质中物理吸附的酪氨酸酶催化：酶先以分子氧将酚羟基化为儿茶酚，再将儿茶酚氧化为邻醌。在−0.2 V恒电位下，工作电极将邻醌还原为儿茶酚，形成儿茶酚/邻醌循环，使电子转移持续进行并产生催化放大电流。MWCNTs提高电极粗糙度、导电性和酶负载均匀性，促进电子传递。电流响应随酚浓度增加而增大，在2.5–75 mM范围内呈线性，因此可通过安培电流定量酚。
检测灵敏度
LOD: 1.35 mM；灵敏度: 47.4 mA mM−1；线性范围: 2.5–75 mM；LOQ: 4.51 mM；斜率标准偏差: 0.005 mM/mA；截距标准偏差: 0.008 mA
效应效果
与裸碳SPE相比，MWCNTs修饰电极电流响应显著增强，CLSM显示其固定酪氨酸酶量约为裸电极的1.96倍，酶分布更均匀、聚集体更少。传感器对酚响应快速稳定，前3次加标信号稳定，第4次因邻醌偶联导致电极污染而饱和。储存稳定性良好，−18 ℃冰箱保存68天后分析性能与制备当天基本一致，可作一次性器件。作者认为其成本低、操作简便，适用于突发污染和工业废水中酚的现场监测，但用于饮用水监测仍需进一步降低检出限。

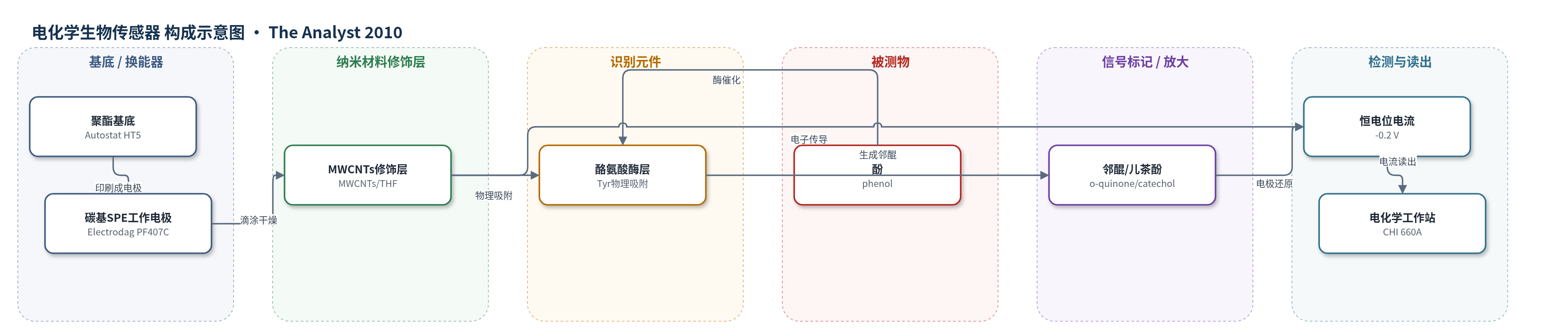

传感器的构成
- 基底/换能器电极：聚酯薄膜（Autostat HT5）支撑碳基丝网印刷电极（SPE）；工作电极为Acheson碳墨（Electrodag PF407C），辅助/参比电极为银/氯化银墨（Electrodag 6037SS），绝缘层为Minico 7000 Blue绝缘墨。
- 纳米材料修饰层：多壁碳纳米管（MWCNTs，Aldrich，95%纯度，经2 M HNO3酸化和超声处理）以1 mg/mL THF分散液滴涂7 µL于工作电极并干燥，提高粗糙度、导电性和酶负载。
- 识别元件：蘑菇酪氨酸酶（tyrosinase，Tyr，Sigma）溶于0.1 M PBS（pH 6.5）后物理吸附于MWCNTs层，催化酚羟基化/氧化。
- 信号标记物：无外加标记物；酶催化生成的邻醌（o-quinone）在−0.2 V被工作电极还原为儿茶酚（catechol），产生安培电流。
- 缓冲介质：0.1 M磷酸盐缓冲液（PBS，pH 6.5）用于酶溶解和电化学检测。
- 表征标记物（非传感层）：小鼠抗酪氨酸酶单克隆抗体与Alexa Fluor 488标记抗小鼠IgG，经TWEEN 20洗涤后用于CLSM免疫荧光成像，不参与电化学检测。
中文摘要
本文提出一种基于免疫荧光与激光共聚焦显微镜（CLSM）的新型可视化方法，用于定量并直观表征固定于碳基丝网印刷电极（SPE）上的多壁碳纳米管（MWCNTs）基质中酪氨酸酶（tyrosinase）的分布。CLSM可清晰显示酶在MWCNTs及碳层中的分布，并提供有助于理解生物分子与电极材料相互作用的形貌信息；同时采用透射电镜（TEM）和扫描电镜（SEM）对体系组分进行完整表征。所构建的MWCNT/酪氨酸酶基质被用作酚检测的电化学生物传感器材料。通过电化学分析性能研究确定了最佳制备方案并评估了酶稳定性。该生物传感器在成本、简便性和分析性能方面表现良好，对酚的检出限为1.35 mM，灵敏度为47.4 mA mM−1，线性范围为2.5–75 mM。该传感器可作为一次性器件使用，并在−18 ℃冰箱中保存至多2个月而不明显失活。
