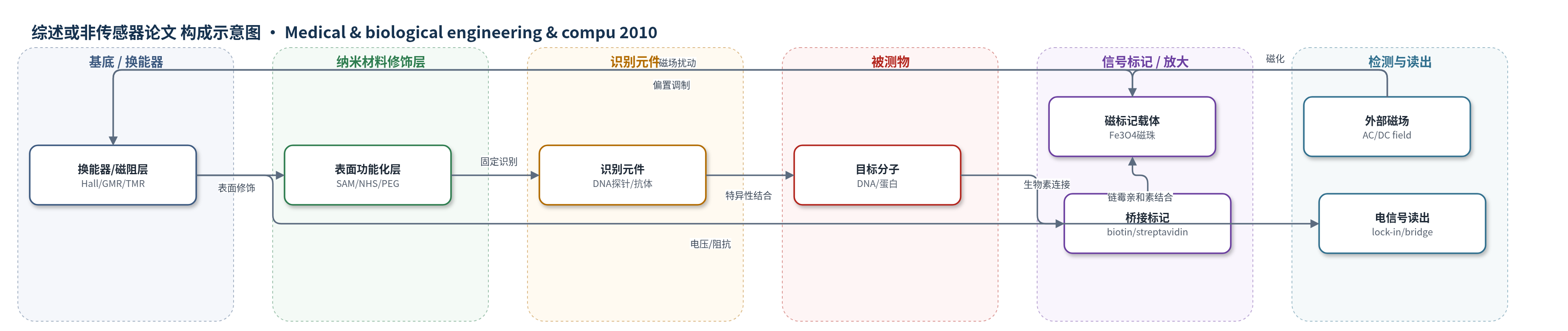

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
DNA/寡核苷酸（DNA oligonucleotides，如Franciscella tularensis、Yersinia pestis、CFTR、E. coli 16S）、蛋白肿瘤标志物（CEA、lactoferrin、HCG）、病原/毒素相关DNA或蛋白；样品基质：缓冲液、临床相关生物流体（如尿液、唾液等）、微流控溶液。
检测原理
磁生物传感器通常将DNA探针、抗体或链霉亲和素等识别元件固定在换能器表面或磁载体上。目标分子与识别元件特异性结合后，使带磁标记的Fe3O4/Fe2O3微珠或纳米颗粒富集到传感界面。外部AC/DC磁场磁化磁标记，其杂散场改变Hall cross、GMR spin-valve、TMR MTJ或GMI纳米线处的局部磁场。Hall器件中，Langevin行为使DC偏置降低AC磁化，导致Hall电压下降；磁阻器件中，磁化方向与电流夹角改变电阻，CPP/CIP几何产生电压变化；TMR依赖自旋极化电子隧穿；GMI通过磁导率改变阻抗。结合磁珠数量越多，信号越大，可实现质量覆盖定量或单珠数字识别。
检测灵敏度
原文未报告统一 LOD/线性范围/R^2。综述摘录：磁免疫检测可检测蛋白肿瘤标志物至 attomolar level；CEA 与 lactoferrin 的动态范围分别为从 femtomolar range 向上 six 和 five orders of magnitude；ELISA 为 two orders of magnitude in the picomolar range；图注报告 5 fM CEA 实时响应；单颗粒平台最小检测限为 14 nanoparticles；GMI 灵敏度可达 40–100% per Oe。
效应效果
综述指出磁标记在生物样品中磁背景极低，性质稳定且可被磁场远程操控。GMR BARC 芯片对Franciscella tularensis DNA的信号为Yersinia pestis和Botulinum neurotoxin B区的10倍，为阳性对照的75%。磁免疫检测CEA和lactoferrin的动态范围从femtomolar向上覆盖6和5个数量级，而ELISA仅约2个数量级（picomolar范围）；HCG定量与ELISA在ng/ml水平一致在9%以内。磁传感器可实时监测结合过程、减少或去除PCR扩增，并支持多路复用蛋白检测。但统计误差略大，完整多路复用生物测定尚未完全实现，主要障碍是微流控集成和磁珠精确定位。
传感器的构成
- 换能器/基底：Hall cross、GMR spin-valve、TMR MTJ、GMI nanowire 等，用于将磁标记的磁场变化转换为电压或阻抗信号
- 磁载体/信号标记：Fe3O4、Fe2O3、CrO2 磁微珠或磁纳米颗粒（DynaBeads、Micromer、Nanomag），作为可移动识别与信号载体
- 表面修饰层：金壳/二氧化硅壳、烷硫醇/二硫化物 SAM、MUA、NHS、PEG，用于生物相容、稳定分散和共价连接
- 识别元件：DNA探针、抗体、链霉亲和素/生物素、蛋白A/G，用于特异性结合目标分子
- 抗非特异结合层：PEG链、羟基终止SAM、混合SAM，降低非特异吸附
- 读出系统：AC/DC磁场、锁相放大器、Wheatstone bridge、微流控通道，用于磁化、调制和信号输出
中文摘要
本综述讨论常规生物检测与分子识别方法，包括DNA微阵列、Sanger测序、焦磷酸测序、四色测序及基于签名的生物检测，并指出其在速度、成本、特异性和样品制备方面的优势与局限。随后提出基于磁纳米技术的替代方案：首先介绍磁载体（磁微珠与磁纳米颗粒）的生物相容性、单分散性和功能化，重点讨论自组装单分子层（SAM）功能化、NHS/二硫化物/烷硫醇化学、环氧化学以及降低非特异结合的PEG和混合SAM策略。接着概述用于检测磁标记的传感器基本物理概念，包括霍尔效应、各向异性磁阻、巨磁阻、隧穿磁阻、巨磁阻抗和磁通门等。最后总结磁生物传感器研究进展，指出其在实时检测、宽动态范围、多路复用和微流控集成方面的潜力，以及单珠检测、磁编码微载体和临床诊断应用前景。
英文摘要
In this review we discuss conventional methods of performing biological assays and molecular identification and highlight their advantages and limitations. An alternative approach based on magnetic nanotechnology is then presented. Firstly, magnetic carriers are introduced and their biocompatibility and functionalisation discussed, with spotlights on functionalisation via self assembled monolayers and on methods of reducing nonspecific binding. In addition an introduction is provided to the basic physical concepts behind the various types of sensors used to detect magnetic labels. Finally, progress in the field of magnetic biosensors and the outlook for the future are discussed.
