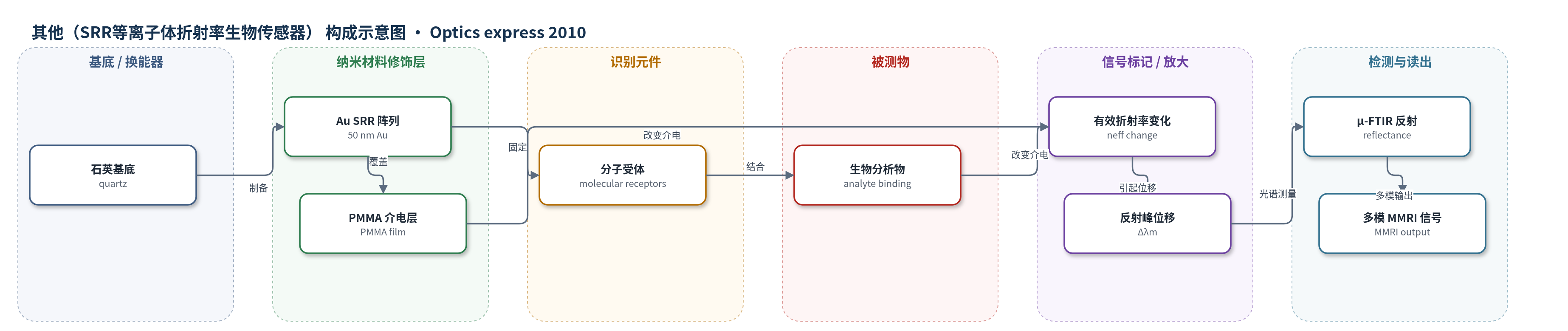

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（SRR等离子体折射率生物传感器）
检测对象
局部介电环境/折射率变化（refractive index change）；抗体-抗原相互作用（antibody-antigen interaction）、细胞膜分子识别（cell membrane molecular recognition）、细胞内生物事件（intracellular bio-events）；样品基质：SRR 表面介电层、活细胞/细胞器环境
检测原理
该传感器利用 SRR 阵列中的驻波等离子体共振产生多个反射峰。共振波长 λm 与共振模 m、SRR 总长 L 和局部有效折射率 neff 相关，可近似表示为 λm=(λ0+2neffL)/m，neff 由基底、分析物和周围介质的折射率加权贡献。当生物分析物与 SRR 表面分子受体结合时，界面附近介电环境改变，neff 增加，导致反射峰发生红移 Δλm，位移大小随结合量/局部折射率变化而变化。低阶模电场更强地局域在 SRR 与介电层界面，因此灵敏度高但检测长度短；高阶模场穿透更深，检测长度可达微米级，灵敏度适中。信号通过垂直入射反射光谱直接读出，无需标记和光学耦合器，也不依赖酶催化或核酸放大。
检测灵敏度
灵敏度: 2700 nm/RIU（d510 样品第1共振模）；增大 SRR 尺寸可进一步提高至 >2700 nm/RIU
效应效果
实验以 PMMA 薄膜作为介电覆盖层验证传感性能。d510 样品第1共振模灵敏度达 2700 nm/RIU，作者认为增大 SRR 尺寸可进一步提高。与棱镜耦合 SPP 生物传感器（970–13800 nm/RIU）和 LSPR 生物传感器（120–500 nm/RIU）相比，其灵敏度具有竞争力。低阶模在 200–500 nm 内饱和，实验在 450 nm 内饱和，适合小分子和大分子表面结合检测；高阶模在 2 μm 内未饱和，实验超过 900 nm 仍位移，适合细胞内生物事件。器件无耦合器，避免耦合油泄漏和色散，可实时、无标记检测，并具备活细胞无标记生物成像潜力。
传感器的构成
- 基底/换能器：透明石英基底（quartz substrate），承载 SRR 阵列并支撑垂直入射反射测量
- 纳米结构换能层：50 nm 金层（Au）经电子束光刻与抬升法制备的平面 SRR 阵列，形成多模等离子体反射峰
- 介电覆盖层：PMMA 薄膜，用于模拟局部介电环境变化并验证检测长度
- 识别元件：SRR 表面固定的分子受体（molecular receptors），用于捕获生物分析物
- 信号标记物：无，采用无标记（label-free）反射峰位移检测
中文摘要
本文提出一种基于纳米结构开口环谐振器（SRR）的无耦合器多模折射率生物传感器。所制备的 SRR 阵列呈现多个反射峰，其光谱位置对局部介电环境敏感，并可用驻波等离子体共振模型定量描述，从而为多模折射率（MMRI）传感器提供设计规则。研究进一步表明，低阶共振模因电磁场局域更强而具有更高灵敏度，但检测长度较短，通常在 500 nm 以内；高阶共振模灵敏度适中，却具有微米级检测长度，可用于细胞内生物事件检测。该器件以透明石英为基底，采用 50 nm 金层电子束光刻和抬升法制备不同尺寸 SRR 阵列，并通过微傅里叶变换红外光谱在垂直入射下直接测量反射谱。这些特性使 SRR 传感器兼具多功能生物传感与潜在无标记生物成像能力。
