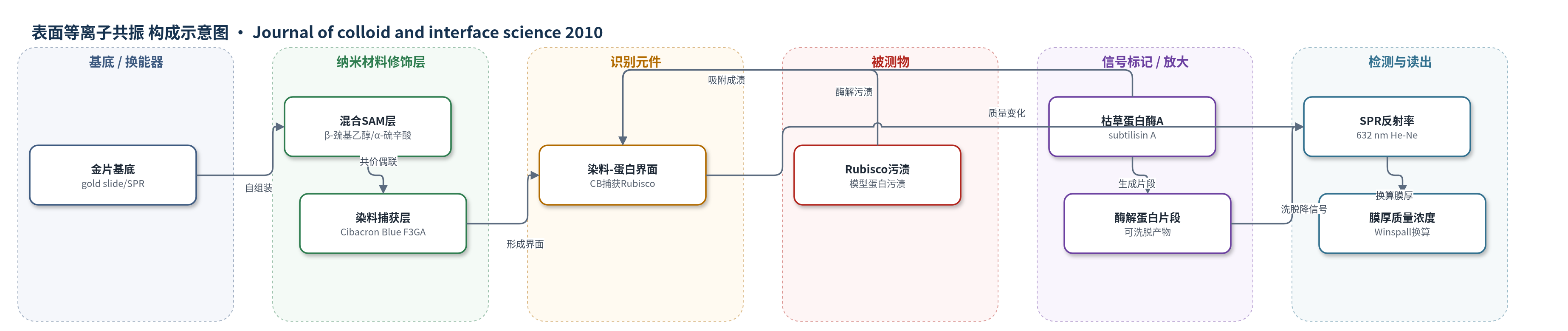

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
表面等离子共振(SPR)生物传感器
检测对象
Rubisco蛋白污渍（Rubisco protein stain，主要监测对象）；辅助监测枯草杆菌蛋白酶A（subtilisin A, SA）表面吸附；样品基质：20 mM Na+磷酸盐缓冲液（pH 8.0）中的Rubisco溶液与SA清洗液
检测原理
该传感器以金片为SPR换能基底，混合SAM上的羧基经EDC活化后与Cibacron Blue F3GA染料共价连接，形成染色表面。Rubisco蛋白从磷酸盐缓冲液吸附到染料层，形成不可逆蛋白污渍，使界面质量/膜厚增加，SPR角度或固定入射角反射率发生偏移。随后注入枯草杆菌蛋白酶A，酶可逆吸附到污渍表面并形成酶-底物复合物，催化Rubisco水解为可洗脱片段；片段被流动缓冲液带走，界面质量下降，SPR信号反向变化。Winspall软件将SPR角度偏移换算为平均膜厚和表面质量浓度。模型将酶吸附/解吸（ka、kd、CEMax）与表面水解/失活（kc、kde）解耦，酶浓度升高时表面酶覆盖和清洗速率增加，去除分数增大。酶催化水解提供化学放大，但无额外信号放大策略。
检测灵敏度
原文未报告LOD、线性范围、灵敏度斜率或相关系数。
效应效果
该SPR染料表面可实时监测Rubisco污渍形成与酶清洗。Rubisco在染料表面吸附量高于无染料SAM，缓冲洗涤后无明显解吸，表明污渍不可逆。枯草杆菌蛋白酶A清洗1 h后，染料表面去除分数在0.5、2、5 ppm分别为82%、93%、97%，高于负电亲水（53%、56%、73%）、疏水（32%、50%、58%）和中性亲水（40%、34%、33%）表面。染料表面CEMax=3.0±0.2 mg m-2、Kdiss=14.2±2.0 ppm、kd=2.16±0.05 min-1、ka=0.152±0.025 min-1 ppm-1；kc=1.70±0.10 m2 mg-1 min-1、kde=0.03±0.01 min-1。模型先验预测与0.05–5 ppm实验一致。作者认为酶界面流动性决定清洗性能，可用于洗涤剂酶筛选和耐污表面设计。
传感器的构成
- 基底/换能器：金片（gold slide）作为SPR换能基底，用于Kretschmann构型下632 nm He-Ne激光反射率/角度监测
- 自组装单分子层：β-巯基乙醇（β-mercaptoethanol）与α-硫辛酸（α-lipoic acid）按9:1摩尔比形成混合SAM，提供界面并暴露羧基
- 染料修饰层：Cibacron Blue F3GA（CB）反应性三嗪染料经EDC活化后共价连接至SAM羧基，模拟染色织物并增强蛋白吸附
- 识别/捕获界面：CB染料层与Rubisco蛋白形成染料-蛋白界面，作为蛋白污渍捕获与清洗监测界面
- 被测污渍层：Rubisco蛋白（Rubisco）吸附于染料表面形成模型蛋白污渍，缓冲洗涤后不可逆保留
- 清洗反应元件：枯草杆菌蛋白酶A（subtilisin A, SA）作为蛋白酶催化降解Rubisco污渍；部分失活SA用于吸附等温线测量
- 辅助控制试剂：PMSF处理SA、戊二醛（glutaraldehyde, GA）交联Rubisco，用于抑制水解以单独测定酶传递参数
- 流动与读出介质：20 mM Na+磷酸盐缓冲液（pH 8.0）或50 mM MES缓冲液在流动池中输送样品，SPR信号经Winspall软件转换为膜厚/质量浓度
中文摘要
本研究构建并评价了一种用于研究纺织染料表面蛋白污渍酶清洗的表面等离子共振（SPR）生物传感器。将反应性染料Cibacron Blue F3GA共价连接到由β-巯基乙醇和α-硫辛酸组成的自组装单分子层修饰的金芯片上，形成模拟染色织物的染料表面；随后使Rubisco蛋白在该表面吸附形成模型蛋白污渍，并采用不同浓度的枯草杆菌蛋白酶A进行清洗。通过SPR反射率或角度变化实时监测界面质量变化，并利用可解耦酶传递与表面反应的动力学模型分析数据。结果表明，染料层显著改变了蛋白酶在染料结合污渍上的吸附与解吸行为：染料表面的酶吸附和解吸绝对速率常数均高于未染色表面，从而提高表面可清洗性；反应速率常数和酶失活常数基本不受底层表面影响。研究说明酶在界面的流动性与整体清洗性能相关，反应工程模型可为耐污表面设计和洗涤剂配方优化提供依据。
英文摘要
The enzymatic cleaning of a rubisco protein stain bound onto Surface Plasmon Resonance (SPR) biosensor chips having a dye-bound upper layer is investigated. This novel method allowed, for the first time, a detailed kinetic study of rubisco cleanability (defined as fraction of adsorbed protein removed from a surface) from dyed surfaces (mimicking fabrics) at different enzyme concentrations. Analysis of kinetic data using an established mathematical model able to decouple enzyme transfer and reaction processes [Onaizi, He, Middelberg, Chem. Eng. Sci. 64 (2008) 3868] revealed a striking effect of dyeing on enzymatic cleaning performance. Specifically, the absolute rate constants for enzyme transfer to and from a dye-bound rubisco stain were significantly higher than reported previously for un-dyed surfaces. These increased transfer rates resulted in higher surface cleanability. Higher enzyme mobility (i.e., higher enzyme adsorption and desorption rates) at the liquid-dye interface was observed, consistent with previous suggestions that enzyme surface mobility is likely correlated with overall enzyme cleaning performance. Our results show that reaction engineering models of enzymatic action at surfaces may provide insight able to guide the design of better stain-resistant surfaces, and may also guide efforts to improve cleaning formulations.
