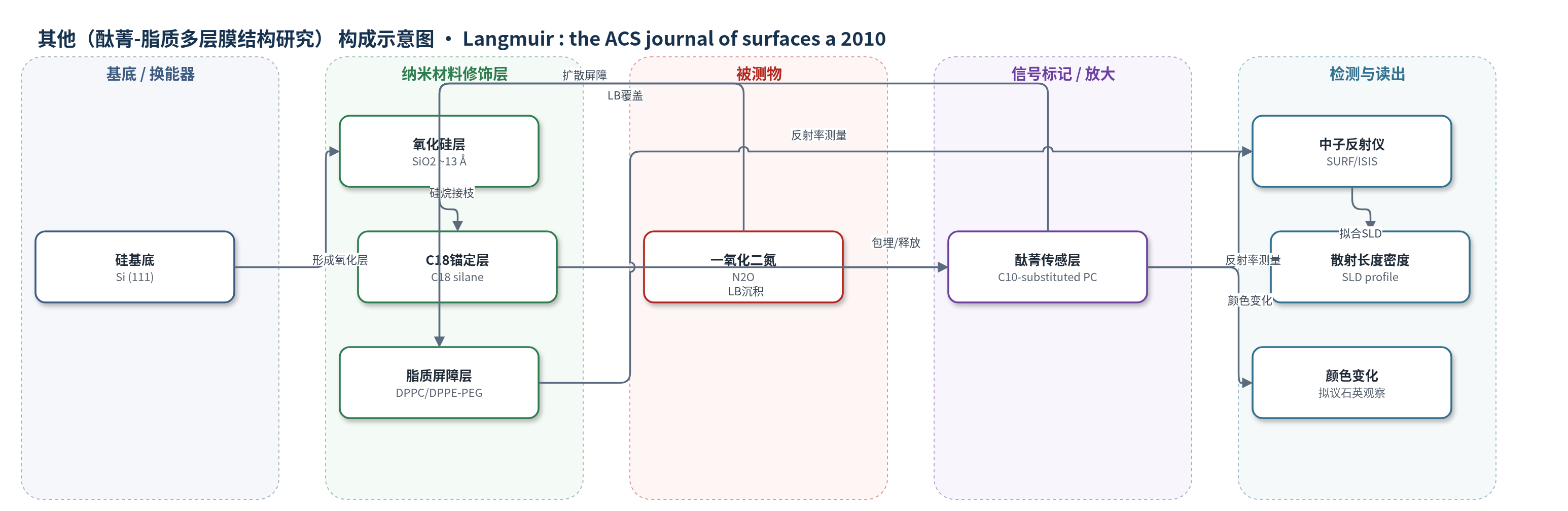

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（酞菁-脂质多层膜结构研究）
检测对象
一氧化二氮（nitrous oxide, N2O）；样品基质：水相（D2O/H2O）/水质样品
检测原理
在候选酞菁-脂质器件中，脂肪族取代酞菁LB多层膜作为有色传感层，其上方DPPC/DPPE-PEG脂质单层形成仿生屏障，将一氧化二氮（N2O）包埋于酞菁层与体相水之间。当生物或化学因素损伤脂质膜时，N2O在酞菁层中的包埋/释放平衡改变，引起酞菁层组成、含水量及折射率/颜色变化。中子反射仪通过测量Si/多层膜/水界面反射率，拟合散射长度密度分布，从而反映层厚、水含量和界面屏障完整性；未来可用石英基底直接观察颜色变化。由于本文仅进行结构研究，未给出定量传感响应与放大策略。
检测灵敏度
原文未报告LOD、线性范围、灵敏度斜率或相关系数。
效应效果
本文未开展实际传感检测，因此未报告选择性、抗干扰、RSD、回收率或与ELISA/HPLC/qPCR的对比。结构表征显示：SiO2层厚13±2 Å，C18层厚30±2 Å；酞菁1、2、3双层总厚分别约43、75、105 Å，随层数增加D2O含量下降。DPPC/DPPE-PEG脂质单层覆盖后，酞菁双层水含量低于无脂质覆盖的1双层样品，表明脂质膜能有效分隔酞菁层与体相水。C18链与酞菁C10脂肪尾互穿，说明C18锚定良好。椭光测得2、4、6层酞菁厚度41、82、124 Å，与中子结果总体一致。作者认为该结构有助于开发稳定、可重复的酞菁-脂质生物传感器。
传感器的构成
- 基底：抛光硅片（Si, (111)面）及氧化硅层（SiO2，约13 Å），提供机械支撑与中子反射界面
- 疏水锚定层：十八烷基三氯硅烷（octadecyltrichlorosilane, C18）化学接枝，形成疏水层并锚定酞菁脂肪链
- 传感/色素层：脂肪族（C10）取代酞菁（aliphatic substituted phthalocyanine, PC）LB多层膜（1–3个双层，即2/4/6层），作为对一氧化二氮敏感的有色传感层
- 仿生屏障层：DPPC与DPPE-PEG(2000)脂质混合物（3% w/w PEG脂质）LB单层，覆盖酞菁层，分隔体相液体并控制气体包埋/释放
- 样品相：D2O或H2O体相液体，提供中子对比度并模拟水环境
- 读出/表征：中子反射仪（SURF, ISIS）测量反射率曲线并拟合散射长度密度分布；未来拟用石英基底观察颜色变化
中文摘要
本研究采用中子反射仪表征在硅基底上经十八烷基三氯硅烷（C18）硅烷化修饰后，通过Langmuir-Blodgett（LB）技术沉积的脂肪族取代酞菁多层膜。该多层结构被视为酞菁-脂质生物传感器器件的候选构型。结果表明，C18配体可作为酞菁分子在固体支撑面上的有效锚定层；散射长度密度分布显示，脂质单层能够有效地将酞菁层的组成与体相液体分隔开，减少水分子向酞菁多层膜中的渗透。这种屏障功能对传感器效率至关重要，因为器件依赖脂质膜对一氧化二氮的包埋与释放。研究还比较了不同酞菁双层数及脂质覆盖结构中的含水量变化，为开发更稳定、可重复的酞菁-脂质传感界面提供结构依据。
英文摘要
A Langmuir-Blodgett film of aliphatic substituted phthalocyanines on a C18 silane supporting layer coupled onto a silicon substrate has been investigated using neutron reflectometry. This multilayer structure is seen as a possible candidate for phthalocyanine-lipid biosensor devices. The results show the suitability of the C18 ligands as an anchoring layer for the phthalocyanines. The scattering length density profiles demonstrate the effectiveness of a lipid monolayer in partitioning the composition of phthalocyanine layers from that of the bulk liquid. The effectiveness of this barrier is a critical factor in the efficiency of such devices.
