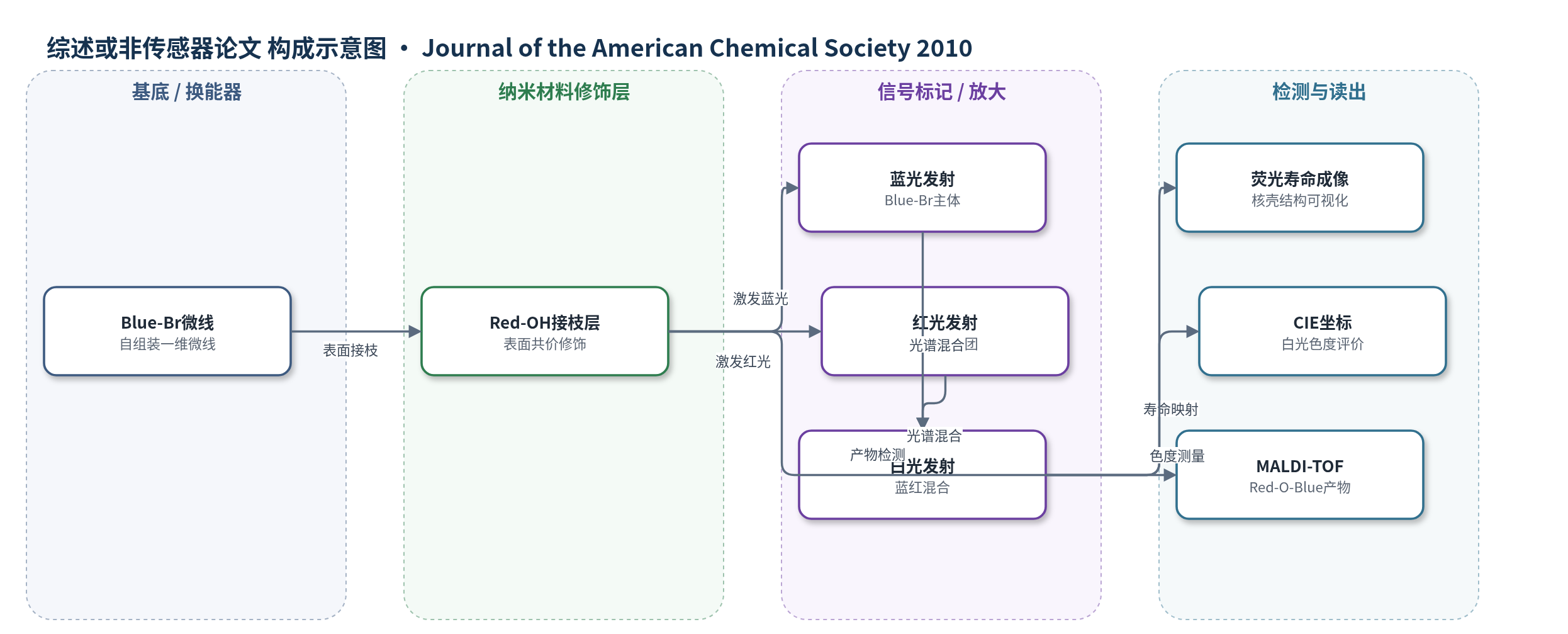

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
未报道（非传感检测论文；无明确被测物与样品基质）
检测原理
本文并非传感检测体系，其核心原理是有机一维微结构的表面后功能化与荧光发射调控。Blue-Br 分子通过自组装形成一维微线，在紫外激发下产生蓝光发射。Red-OH 在乙醇中溶解，并在 K2CO3 存在下与 Blue-Br 表面溴位点发生异相 SN2 反应，共价接枝到微线表面。由于 Red-OH 的吸收带与 Blue-Br 的发射带重叠，蓝光激发后能量可部分转移至表面 Red 发色团，使其发射红光。表面 Red 密度较低，未形成聚集态，因此红光发射峰与寿命接近分子态。蓝光与红光在空间上混合，使整根微线呈现白光发射。荧光寿命映射利用 Red 与 Blue 寿命差异，将短寿命区域与长寿命区域区分，从而证明 Red 主要分布在微线外表面，形成核壳结构。
检测灵敏度
未报道（原文未给出 LOD、线性范围、灵敏度斜率或相关系数）
效应效果
修饰后微线由蓝光变为白光，CIE 坐标 (0.32, 0.36)，接近标准白光 (0.33, 0.33)。表面 Red 密度约为体相 10^-5，XPS 氮含量低于检测限，说明修饰层稀疏。MALDI-TOF 检测到 Red-O-Blue 产物，证明共价接枝；Blue-H 不能修饰，无 K2CO3 时 Red-OH 仅物理吸附并可被热乙醇洗去，共价产物稳定。表面 Red 发射最大约 580 nm、寿命 5.2 ns，接近分子态 550 nm、5.5 ns，不同于聚集态 625 nm、2.4 ns。白光微线重结晶后恢复蓝光，说明后修饰优于共组装。作者认为可用于生物传感器、P-N 结和 FET 等表面敏感器件。
传感器的构成
- 基底/微线：Blue-Br 自组装一维微线，提供蓝光发射主体与反应位点
- 表面修饰层：Red-OH 红色发色团，经异相 SN2 反应共价接枝于 Blue-Br 表面，提供红光发射
- 反应介质：EtOH 与 K2CO3，维持 Red-OH 溶解并促进 SN2 反应，同时 Blue-Br 不溶以保护微线
- 信号输出：蓝光与红光混合形成白光发射，CIE 坐标接近标准白光
- 表征读出：荧光显微镜、稳态/瞬态荧光光谱与荧光寿命成像，用于确认表面接枝与核壳结构
中文摘要
表面修饰是功能化微/纳结构的重要方法，但现有研究主要局限于坚固的无机化合物基底。本文报道了一种简便方法，用于修饰脆弱的有机一维微结构表面。作者将体相分子与表面修饰剂设计为具有正交溶解度，从而在反应条件下保护分子晶体不被破坏。作为概念验证，通过异相 SN2 反应将红色发色团接枝到自组装蓝色发光微线表面，获得白光发射的一维微结构。荧光寿命映射技术可视化了两种组分在微结构中的空间分布，结果表明修饰后的微线具有核壳结构。该工作证明有机一维结构可以进行后功能化，使表面性质在器件中发挥关键作用，例如构建有机 P-N 结和生物传感器等应用。
英文摘要
Surface modification is an important method to functionalize micro-/nanostructures, but substrates are mainly confined to robust inorganic compounds. We develop here a facile method to modify the surface of a fragile organic 1D microstructure. The bulk molecules and surface modifier were designed with orthogonal solubility to protect the molecular crystals from destruction under the reaction conditions. As a proof of concept, white-light-emitting 1D microstructures were obtained by grafting red chromophores onto the surface of self-assembled blue-emissive microwires via a heterophase S(N)2 reaction. Spatial distribution of the two species is visualized by fluorescent lifetime mapping, which reveals a core-shell structure. The ability to postfunctionalize organic 1D structures enables many applications, where the surface property plays key roles, such as an organic P-N junction and a biosensor.
