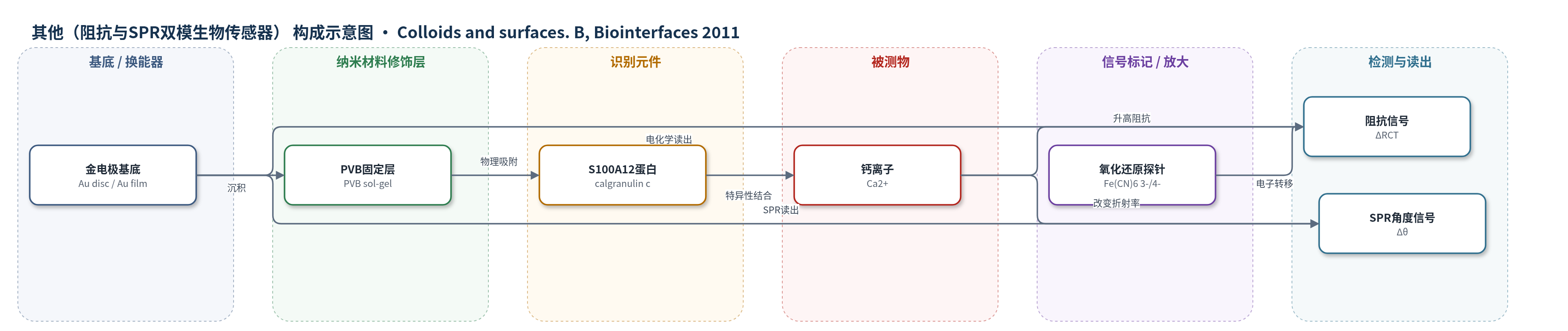

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（阻抗与SPR双模生物传感器）
检测对象
钙离子（Ca2+），样品基质为 PBS 缓冲液（pH 7.4）/去离子水，作者展望人血清
检测原理
该传感器基于猪 S100A12 蛋白对 Ca2+ 的特异性结合。S100A12 含 EF-hand 结构域，在 PVB 修饰的金电极表面物理吸附后仍保留钙结合活性。当 Ca2+ 与固定蛋白结合时，界面形成更致密的蛋白-钙复合物层，阻碍 [Fe(CN)6]3-/4- 氧化还原探针向金电极表面的扩散和电子转移，使 EIS 电荷转移电阻 RCT 增大、CV 峰电流降低；同时界面质量/折射率增加，使 SPR 共振角发生正偏移。Ca2+ 浓度越高，界面阻挡和 SPR 角偏移越大，在 12.5–200 mM 范围内呈线性响应。EDTA 螯合 Ca2+ 后 RCT 下降、SPR 角回落，证明结合可逆。该过程无需标记，直接以阻抗和 SPR 信号反映钙离子浓度。
检测灵敏度
线性范围: 12.5–200 mM
效应效果
该传感器对 Ca2+ 具有明显选择性：暴露于 Mg2+ 时 RCT 仅升至 3.72 kΩ，ΔRCT% 为 16.0；而 Ca2+ 使 RCT 升至约 11.0 kΩ，ΔRCT% 达 149.0。SPR 中非特异性离子无明显响应，Mg2+ 不改变光学信号。EDTA 螯合 Ca2+ 后 EIS 和 SPR 信号均回落，表明结合可逆。PVB 注入的变异系数为 10.87%，S100A12 吸附三次重复的 CV 为 7.23%，显示一定重现性。传感器在 12.5–200 mM 范围内线性响应，操作简便，作者认为其可作为可重复使用、高灵敏度的钙离子检测平台，并有望用于人血清钙测定，但文中未报告实际血清样品回收率或与 ELISA/HPLC/qPCR 等方法的直接对比。
传感器的构成
- 工作电极基底：金圆盘电极（Au，d=2 mm），提供电子转导与 SPR 金属膜基底
- 修饰层：聚乙烯醇丁醛（PVB，2% v/v 乙醇溶液），溶胶-凝胶法沉积，形成绝缘/固定基质并阻碍电子转移
- 识别元件：猪 S100A12 蛋白（calgranulin c，200 μg/mL），物理吸附于 PVB 层，通过 EF-hand 结合 Ca2+
- 氧化还原探针：K3[Fe(CN)6]/K4[Fe(CN)6]（1:1，10 mM），用于 CV/EIS 监测界面电荷转移
- 参比电极：Ag/AgCl（饱和 KCl），提供稳定电位基准
- 辅助电极：铂丝（Pt），构成三电极体系
- 光学换能器：金镀 SPR 传感表面（Au-PVB-S100A12），无标记检测界面质量/折射率变化
- 验证试剂：EDTA，螯合 Ca2+ 验证结合可逆
中文摘要
本文报道了一种无标记钙离子生物传感器的构建与表征。作者将猪源 S100A12 蛋白（calgranulin c）与聚乙烯醇丁醛（PVB）混合后，通过溶胶-凝胶法固定在金电极表面，形成 Au-PVB-S100A12 修饰电极。采用循环伏安法（CV）、电化学阻抗谱（EIS）、扫描电镜（SEM）和表面等离子共振（SPR）对电极进行表征。SEM 显示 PVB 在金表面呈球状异质分布；CV 和 EIS 表明 PVB-S100A12 层部分阻碍了 [Fe(CN)6]3-/4- 氧化还原探针的电子转移，且钙离子结合后界面电荷转移阻力进一步升高，证实固定蛋白对 Ca2+ 具有特异性响应。该传感器在 12.5–200 mM Ca2+ 范围内呈宽线性响应。SPR 结果显示，PVB 上吸附 S100A12 后共振角增加 1184.32 m°，相当于约 9.84 ng/mm2 蛋白吸附量；Ca2+ 结合后再增加 581.66 m°，而非特异性离子无明显响应。作者认为该平台有望用于可重复使用、高灵敏度的临床钙离子检测。
