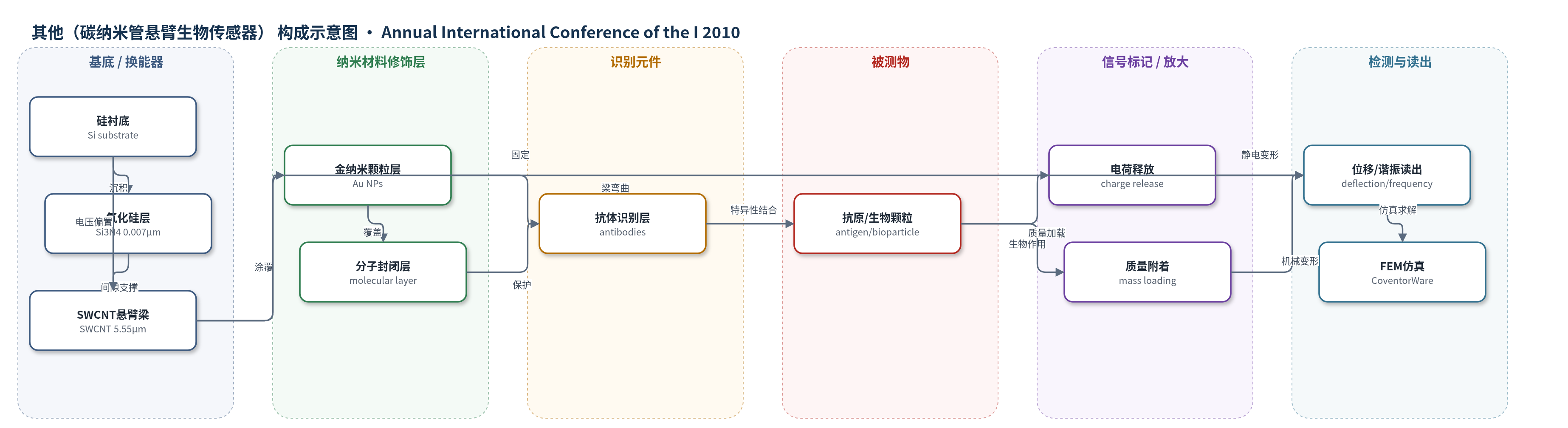

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（碳纳米管悬臂生物传感器）
检测对象
抗原（antigen）、生物颗粒（bioparticle）；样品基质：未明确（生物分子溶液）
检测原理
该传感器采用静电-机械耦合换能。SWCNT悬臂梁悬置于接地硅衬底上方，初始电压在梁与衬底间形成电容并产生静电吸引力，使梁向接地侧弯曲。当目标抗原/生物颗粒与表面抗体结合后，生物相互作用可在CNT表面释放电荷或引入等效质量。电荷增加会提高电容储能和静电压力，使梁位移随电荷平方增大；质量附着则产生表面应力，使梁弯曲并降低谐振频率。仿真通过求解静电场、Maxwell应力张量和结构变形，将结合事件转换为最大位移或频率偏移，实现无标记检测。
检测灵敏度
灵敏度: Δf/Δm = f0/(2m)；Zmax = 1.12×10^5 Q^2（pull-in前；Q: pC，Zmax: μm）；Zmax = 2.1×10^-6×m+7.9×10^-10（pull-in前；m: μg，Zmax: μm）；质量扫描范围: 0.0564 μg–1.184 μg
效应效果
该文为仿真研究，未报告实际样品加标回收率、RSD、长期稳定性或与ELISA/HPLC/qPCR的实验对比。其性能评价主要基于FEM结果与解析静电/力学方程的高度一致性。选择性由特异性抗体识别和分子封闭层抑制非特异性吸附实现。灵敏度受CNT直径、长度和梁-衬底间隙影响：较小直径、较长梁以及更接近接地衬底可增强静电作用，但需避免pull-in。质量加载0.0564–1.184 μg时位移近似线性增加；电荷7.32×10^-4 pC下可观察到梁变形。作者主张该结构可用于低成本、无标记、高灵敏的生物颗粒和蛋白检测。
传感器的构成
- 基底/接地电极：硅衬底（Si substrate，0.16 µm）作为接地电极，提供静电偏置与机械支撑
- 介质隔离层：氮化硅（Si3N4，0.007 µm）覆盖硅衬底，形成CNT与接地之间的介质间隙
- 换能梁：单壁碳纳米管（SWCNT，外径32 nm、壁厚14.2 nm、长5.55 µm）作为悬臂梁，将生物结合转换为弯曲或谐振变化
- 纳米修饰层：金纳米颗粒（Au NPs）涂覆于SWCNT表面，用于增强表面功能化和抗体固定
- 识别元件：特异性抗体（antibodies）物理固定于SWCNT/Au NPs表面，特异性吸附抗原
- 封闭层：分子层（molecular layer）覆盖传感表面，抑制非特异性吸附
- 信号标记物：无标记（label-free）生物颗粒结合，本身作为电荷释放或质量附着信号源
中文摘要
本文针对单壁碳纳米管（SWCNT）悬臂生物传感器开展三维有限元建模与仿真，研究生物颗粒检测过程中目标分子结合引起梁端质量附着和纳米颗粒添加所导致的弯曲变形。该传感器以硅衬底为接地电极，氮化硅层作为介质隔离，SWCNT作为高长径比悬臂梁，其表面可修饰金纳米颗粒并固定特异性抗体，同时用分子层抑制非特异性吸附。论文建立了静电-机械耦合分析算法，将生物相互作用简化为CNT表面电荷释放或等效质量加载，计算静电场、库仑力、Maxwell应力张量以及梁的位移和共振频率变化。仿真结果表明，梁最大位移在pull-in前与电荷平方成正比，与附着质量近似线性相关，且与经典静电和力学方程高度一致。该模型有助于理解CNT悬臂传感器的灵敏度、失稳条件和生物传感机制。
英文摘要
In this paper, 3-D finite element modeling and simulations are carried out to investigate the bending deformation of a single-walled carbon nanotube cantilever biosensor due to mass attached, and addition of a nano-scale particles to the beam tip resulting from the bioparticle detection. In addition, an algorithm for an electrostatic-mechanical coupled system is developed. The computed results are in excellent agreement with the well known electrostatic equations that govern the deformation.
