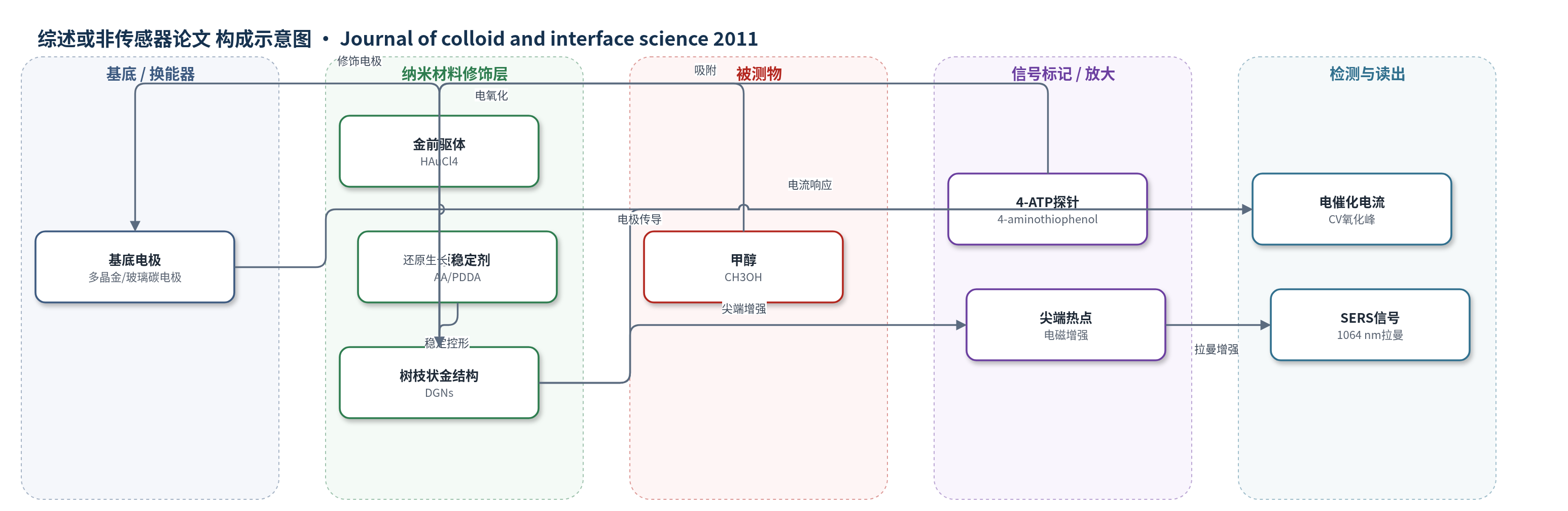

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
甲醇（methanol, CH3OH，0.1 M KOH溶液）；4-氨基硫酚（4-aminothiophenol, 4-ATP，10^-5 M乙醇溶液/干燥金表面）
检测原理
该文未构建生物识别传感体系，其信号来自金纳米结构的电催化与SERS效应。甲醇电氧化方面，树枝状金纳米结构修饰电极后，CH3OH在碱性金表面发生氧化反应，氧化峰电流随甲醇可及表面积和催化活性位点增加而增大；树枝状分支提供高比表面积、缺陷和尖端，使氧化峰电位负移并提高电流密度。SERS方面，4-ATP通过Au–S键吸附在树枝状金表面，1064 nm激光激发金纳米结构的局域表面等离子体共振，在尖端、边缘和枝间间隙形成电磁热点，使拉曼散射显著增强；树枝状结构因更多尖端和枝间耦合，增强强于海胆状和花状结构。文中未涉及HCR、RCA、CRISPR-Cas等生物信号放大策略。
检测灵敏度
未报告LOD、线性范围、灵敏度斜率或相关系数。
效应效果
甲醇电催化中，树枝状金修饰多晶金电极后面积由0.056 cm2增至0.102 cm2；0.1 M KOH/1 M CH3OH中氧化峰由0.377 V负移至0.337 V，电流密度由48 μA/cm2升至95 μA/cm2，提高约99%，较先前报道高约30%。玻璃碳电极修饰后面积0.29 cm2，氧化峰约0.33 V。SERS中，10^-5 M 4-ATP在树枝状金上信号最强，海胆状次之，花状最弱；1078、1584 cm-1为a1模式，387 cm-1为C–S弯曲，b2增强提示电荷转移。未报告选择性、稳定性、RSD、回收率及方法对比，仅提出潜在应用。
传感器的构成
- 基底/换能器电极：多晶金电极（polycrystalline gold electrode）或玻璃碳电极（glassy carbon electrode），用于甲醇电氧化测试
- 纳米材料修饰层：树枝状金纳米结构（dendritic gold nanostructures, DGNs），由HAuCl4、AA和PDDA合成，提供高比表面积、尖端热点和电催化活性
- 识别元件：未报道（无抗体、适配体、酶或DNA探针等生物识别层）
- 信号标记物：4-氨基硫酚（4-aminothiophenol, 4-ATP），作为SERS探针分子吸附在金表面
- 反应介质：0.1 M KOH含1 M CH3OH用于甲醇电氧化；0.5 M H2SO4用于金表面氧化还原面积计算
- 读出系统：CHI 832电化学分析仪进行循环伏安（CV）；傅里叶变换拉曼光谱仪（FT-Raman，1064 nm）记录SERS谱
中文摘要
本文报道了一种简单、快速的溶液相合成方法，用于制备具有超支化结构的单晶树枝状金纳米结构。在聚二烯丙基二甲基氯化铵（PDDA）水溶液中，以抗坏血酸（AA）还原四氯金酸（HAuCl4），室温搅拌约2 min即可得到树枝状金纳米结构；通过调节PDDA和HAuCl4浓度、加料顺序、反应温度、搅拌及反应时间，还可获得海胆状和花状金纳米结构。SEM、TEM、SAED、EDX和XRD结果表明，所得结构为高结晶度面心立方金，树枝状结构具有径向主枝和二级分枝。电化学测试显示，将树枝状金纳米结构修饰在多晶金电极上后，甲醇在0.1 M KOH中的电氧化峰电位由0.377 V负移至0.337 V，电流密度由48 μA/cm2提高到95 μA/cm2，提高约99%。以4-氨基硫酚（4-ATP）为探针分子的SERS测试表明，树枝状金纳米结构因尖锐边缘、尖端和较大比表面积，SERS活性高于海胆状和花状结构，显示其在催化、SERS和生物传感中的潜在应用。
英文摘要
A simple and rapid solution-phase synthesis of dendritic gold nanostructures with hyperbranched architecture is demonstrated in this report. Further investigations revealed that the morphology of the synthesized sample depended on proper parameters such as reagent concentration, reaction temperature, reagent addition sequence and stir. Moreover, the dendritic gold nanostructures exhibited a good electrocatalytic activity toward methanol electro-oxidation. When compared with sea-urchinlike and flowerlike gold nanostructures which were prepared by varying the parameters of experiment, dendritic gold nanostructures showed the highest surface-enhanced Raman scattering (SERS) sensitivity using 4-aminothiophenol (4-ATP) as probe molecules. The dendritic gold nanostructures may find potential applications in catalysis, SERS and biosensor.
