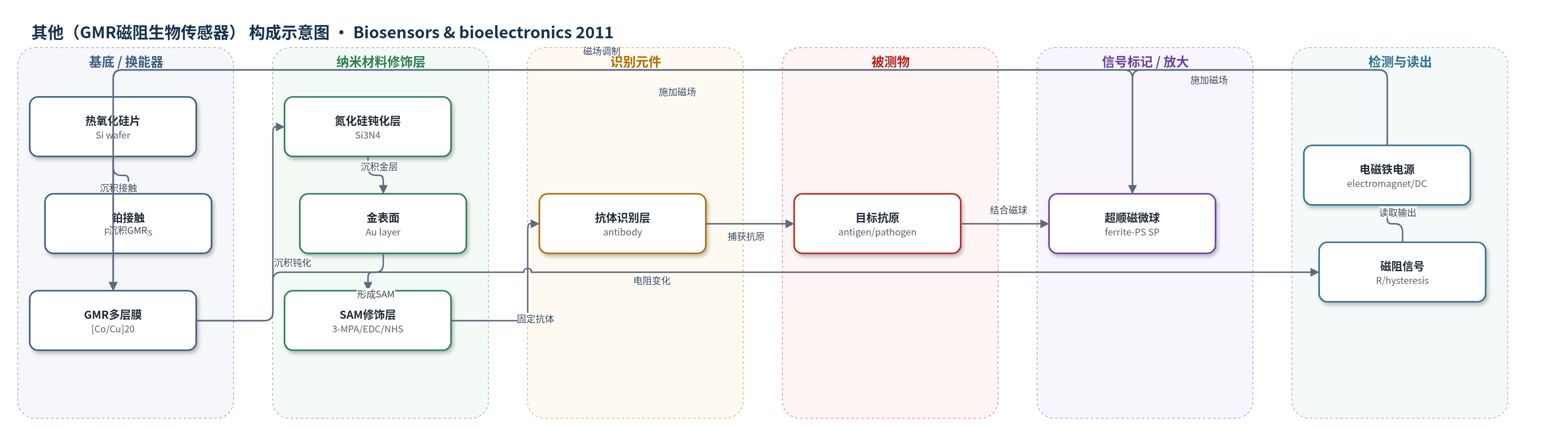

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（GMR磁阻生物传感器）
检测对象
目标生物物种/病原微生物（biological species/pathogens）、抗原（antigen）；样品基质：未明确（生物样品/溶液）
检测原理
传感器金表面经 3-MPA 自组装单分子层（SAM）及 EDC/NHS 活化后固定特异性抗体，目标抗原/病原被抗体捕获；若抗原表面结合氨基功能化超顺磁微球，则形成“金–抗体–抗原–抗体–磁颗粒”三明治结构。施加平行于传感器平面的外部磁场后，超顺磁微球被磁化并作为磁偶极/磁场集中器，在 Co/Cu 巨磁阻多层膜附近产生平面杂散磁场，改变多层膜磁化状态，使电阻发生 GMR 变化。磁滞回线位移或电阻变化随磁颗粒数量及铁氧体含量增加而增大，因此可间接反映目标物浓度。该策略利用超顺磁颗粒的磁矩放大局部磁场，并借助 GMR 在低磁场下的高灵敏度实现检测。
检测灵敏度
最高灵敏度: 0.19 Ω/Oe（145–350 Oe）
效应效果
文中未报告选择性、抗干扰、稳定性、重现性（RSD）、实际样品加标回收率或与 ELISA/HPLC/qPCR 的对比。实验显示 GMR 传感器磁阻在 215 Oe 下为 1.80%–3.58%，线性灵敏度为 0.03–0.19 Ω/Oe（145–350 Oe）。蛇形/螺旋几何的磁滞峰约 180 Oe，矩形几何约 210 Oe，圆形几何更适合低场生物传感。2 μm 超顺磁微球（7.68 pg 铁氧体/颗粒）在 175 Oe 下引起约 9% 磁滞位移，1 μm 和 0.2 μm 分别为 5.1% 和 3.7%/3.74%；位移与颗粒铁氧体含量呈线性关系。作者认为 2 μm 磁球更适合 GMR 生物检测。
传感器的构成
- 基底/换能器电极：热氧化硅片（thermally oxidized Si wafer）与 200 nm 铂接触（Pt contacts），提供机械支撑与电极
- GMR 换能层：[Co(5.10 nm)/Cu(2.47 nm)]20 多层膜，呈蛇形/螺旋/矩形 meander 结构，将磁场变化转换为电阻变化
- 钝化层：200 nm 氮化硅（Si3N4）薄膜，保护 Co/Cu 多层膜并防止氧化
- 生物功能化表面：200 nm 金层（Au outward replica），与硫醇强结合，用于构建 SAM
- SAM 修饰层：1 mM 3-巯基丙酸（3-MPA）自组装单分子层，经 EDC/NHS 活化，提供羧基连接氨基功能化磁颗粒或抗体
- 识别元件（设计）：特异性抗体（antibody），用于捕获目标抗原/病原并形成免疫三明治结构
- 信号标记物：氨基功能化铁氧体-聚苯乙烯超顺磁微球（ferrite-polystyrene superparamagnetic particles），2 μm 粒径、7.68 pg 铁氧体/颗粒响应最佳
中文摘要
本文优化了一种基于巨磁阻（GMR）生物传感器和超顺磁性纳米颗粒的免疫磁法，用于生物物种的选择性和定量检测。研究选用 [Co(5.10 nm)/Cu(2.47 nm)]20 多层膜作为敏感材料，在 215 Oe 下磁阻达 3.60%，在 145–350 Oe 范围内灵敏度最高可达 0.19 Ω/Oe。传感器外表面为金层，并通过自组装单分子层（SAM）进行生物功能化，为后续固定抗体、捕获目标抗原并构建“金–抗体–抗原–抗体–磁性颗粒”三明治结构奠定基础。实验比较了三种不同尺寸和铁氧体含量的超顺磁微球作为磁标签，发现 2 μm 直径、单颗粒含 7.68 pg 铁氧体的磁载体响应最佳，可在 175 Oe 下使磁阻磁滞回线产生最大约 9% 的位移。结果表明，增大磁颗粒中的铁氧体总量可提高磁阻信号变化，为基于 GMR 的生物检测提供了优化方案。
英文摘要
An immunomagnetic method for the selective and quantitative detection of biological species by means of a magnetoresistive biosensor and superparamagnetic particles has been optimized. In order to achieve this, a giant magnetoresistive [Co (5.10nm)/Cu (2.47 nm)](20) multilayer structure has been chosen as the sensitive material, showing a magnetoresistance of 3.60% at 215 Oe and a sensitivity up to 0.19 Ω/Oe between 145 Oe and 350 Oe. The outward gold surface of the sensor is biofunctionalized with a Self-Assembled Monolayer (SAM). In addition, three different types of magnetic labels have been tested. 2 μm diameter magnetic carriers (7.68 pg ferrite/particle) have shown the best response and they have induced a shift in the magnetoresistive hysteresis loops up to 9% at 175 Oe.
