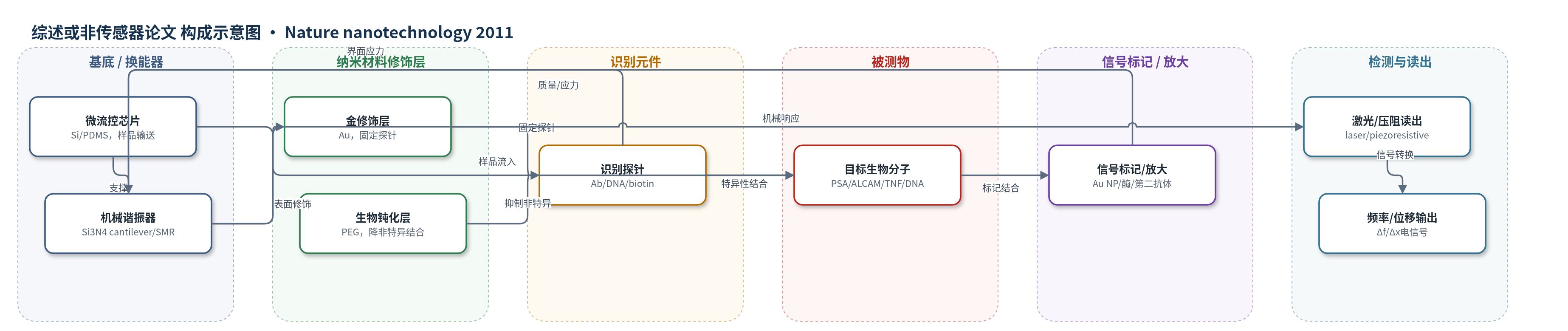

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
前列腺特异性抗原（PSA，血清/全血）、ALCAM（血清）、TNF-α（血浆/单细胞分泌液）、DNA（缓冲液）、病毒/细菌/细胞（液体样品）
检测原理
机械生物传感器通常将抗体、DNA探针或生物素—链霉亲和素等识别元件固定于微悬臂梁、SMR或QCM表面。目标分子结合后，通过静电、空间位阻、水合或熵效应产生表面应力，使悬臂梁发生准静态弯曲；或在动态模式下增加有效质量，使谐振频率下移。SMR将流体限制在通道内，可在真空/空气中保持高Q值。信号由激光反射、压阻、电容或压电读出，位移或频率变化随结合量增加而增大。综述还强调三明治法、金纳米颗粒标记、酶催化沉积、PCR/生物条形码等放大策略可提升灵敏度，但非特异结合会形成生物噪声底，限制实际LOD。
检测灵敏度
综述未报告单一传感器线性范围、斜率或R^2；代表性LOD（原文）：LOD: 300 pM（SMR，血清）；LOD: 1 nM（QCM，CRP，0.1 M磷酸缓冲液）；LOD: 85 fM（QCM，血清）；LOD: 1 fM（QCM，DNA，0.4 M磷酸缓冲液）；LOD: 0.3 pM（MC动态，PBS）；LOD: 1.5 fM（MC终点，血清）；LOD: 10 pM（NW FET，DNA，缓冲液）；LOD: 5 pM/0.15 pM（NW FET，PSA，缓冲液）；LOD: 0.6 pM（NW FET，全血）；LOD: 0.6 nM（MRR，BSA-PBS）；LOD: 6.5 pM（MRR，IL-2）；LOD: 3 nM（SPR，BSA）；LOD: 1.4 fM（SPR，TNE）；LOD: 0.5 fM（BBA，血清）；LOD: 0.1 pM（IFA，血清）；LOD: 10 μM（LFA，尿液）。
效应效果
综述比较了多种传感技术：LFA约3 min、LOD约10 μM；ELISA约60 min、LOD约0.1 pM；机械传感器可兼具快速与高灵敏。NEMS在真空中可达zeptogram质量分辨，流体中约nanogram，力分辨约10 pN。SMR在数分钟内于未稀释血清检测ALCAM至300 pM，但实际LOD受非特异结合限制，比本征质量分辨差约200倍。TNF血浆非特异背景噪声底约1.8 nM。纳米线FET检测PSA可由5 pM经频域降至0.15 pM，亚阈值优化至1.5 fM；BBA达0.5 fM/约500 aM。未报告RSD/回收率。作者强调需改善本征性能、制备重复性、多路复用、CMOS/微流控集成，以支持单细胞与单分子诊断。
传感器的构成
- 基底/换能器：硅（Si）、氮化硅（Si3N4）微悬臂梁、石英晶体（QCM）或悬空微通道谐振器（SMR），提供机械形变/谐振质量换能
- 表面修饰/钝化：金（Au）层、PEG或生物钝化层，用于固定探针并降低非特异结合
- 识别元件：抗体、DNA探针、生物素—链霉亲和素等固定于表面，特异性捕获蛋白/DNA/病毒/细胞
- 信号标记/放大：金纳米颗粒（Au NPs）、酶、荧光标记或第二抗体，用于增强质量、光学或电化学信号
- 读出层：激光反射、压阻（piezoresistive）、电容、压电（PZT）或频率/位移检测电路，将机械变化转为电信号
- 微流控/集成：PDMS微阀/微通道、CMOS电路，用于样品输送、多路复用和系统集成
中文摘要
机械相互作用是生物学的基础：化学起源的力学在细胞尺度决定运动与黏附，在分子尺度调控输运与亲和力。在力学域进行生物传感可独特地测量来自细胞与亚细胞过程的力、位移和质量变化。纳米机械系统在尺寸上与分子相互作用高度匹配，为具有单分子灵敏度的生物探针提供了基础。本文综述微纳尺度生物传感器，重点讨论流体中基于质量与力的快速机械生物传感，以及非特异性相互作用带来的挑战。文章阐明了下一代机械生物传感器成功所必须解决的关键问题，包括提升器件本征性能、提高制备重复性、实现系统集成，并强调需要更深入理解纳米尺度上分析物—传感器相互作用及传感环境中的随机过程。
英文摘要
Mechanical interactions are fundamental to biology. Mechanical forces of chemical origin determine motility and adhesion on the cellular scale, and govern transport and affinity on the molecular scale. Biological sensing in the mechanical domain provides unique opportunities to measure forces, displacements and mass changes from cellular and subcellular processes. Nanomechanical systems are particularly well matched in size with molecular interactions, and provide a basis for biological probes with single-molecule sensitivity. Here we review micro- and nanoscale biosensors, with a particular focus on fast mechanical biosensing in fluid by mass- and force-based methods, and the challenges presented by non-specific interactions. We explain the general issues that will be critical to the success of any type of next-generation mechanical biosensor, such as the need to improve intrinsic device performance, fabrication reproducibility and system integration. We also discuss the need for a greater understanding of analyte-sensor interactions on the nanoscale and of stochastic processes in the sensing environment.
