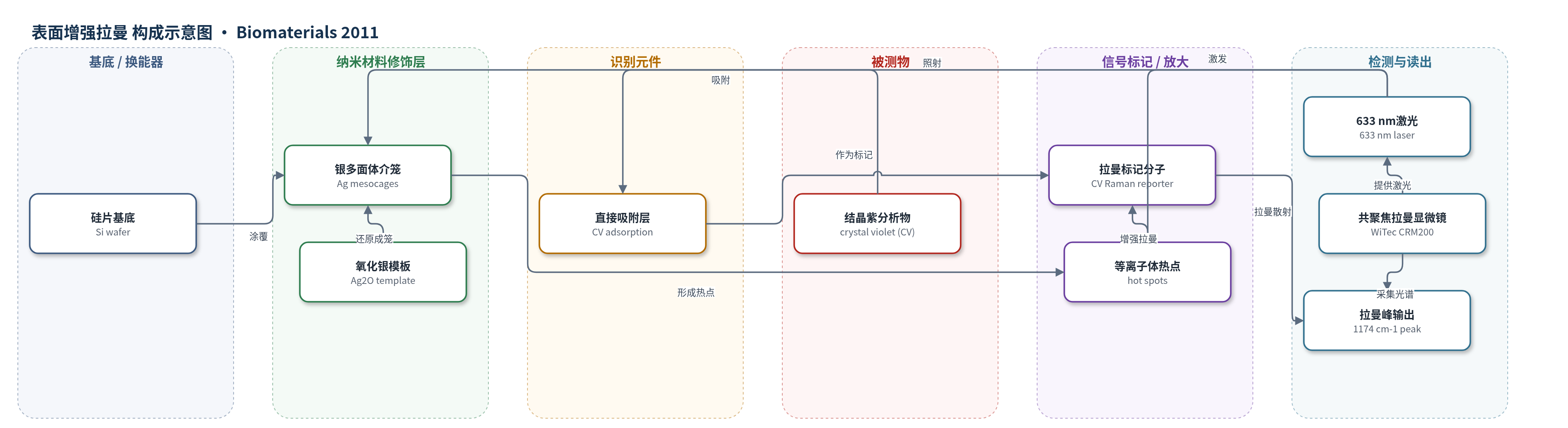

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
表面增强拉曼(SERS)生物传感器
检测对象
结晶紫（crystal violet, CV），样品基质为水溶液（滴涂干燥薄膜）
检测原理
该传感器没有特异性生物识别元件，结晶紫（CV）直接吸附在银多面体介笼粗糙表面。633 nm 激光照射时，银介笼的局域表面等离子体共振被激发，其多面体各向异性结构、中空壁厚和纳米颗粒构建单元之间的褶皱/缝隙形成多个均匀分布的热点。热点处电磁场显著增强，SERS 信号近似随电场强度四次方放大，使 CV 的 1172/1174 cm^-1 特征拉曼峰被检测。CV 浓度越高，表面吸附分子数越多，拉曼峰越强；在 1×10^-11 M 极低浓度下，单个介笼上仅存在少量 CV 分子，仍可观察到可逆闪烁，提示接近单分子 SERS 响应。
检测灵敏度
未报告 LOD、线性范围、灵敏度斜率、相关系数；原文报告 SERS 增强因子 EF ≈ 10^8–10^9，CV 检测浓度 1×10^-11 M。
效应效果
该文未评估选择性、抗干扰、实际样品回收率或与 ELISA/HPLC/qPCR 的对比。主要表现是单颗粒 SERS 重现性：八面体和立方体银介笼在超过20个颗粒间信号差异在±10%以内；SERS 活性顺序为球形<十二面体<立方体<八面体，八面体信号比球形高10倍以上。极稀 CV（1×10^-11 M）下随机选取的5个立方体介笼均可检测，且时间分辨谱出现可逆闪烁，提示单分子级响应。DDA 计算显示偏振角变化引起的最大场增强差异小于±6%。作者认为该低成本、结构可重复的介笼基底可用于高灵敏 SERS 传感。
传感器的构成
- 基底：硅片（Si wafer），承载银介笼颗粒并提供光学测量平台
- 纳米材料修饰层：多面体银介笼（Ag mesocages，由 Ag2O 模板经 H2O2 还原形成），提供粗糙表面、各向异性结构和局域表面等离子体热点
- 前驱体模板：氧化银多面体（Ag2O polyhedrons，PVP 辅助合成），作为牺牲模板决定介笼形貌
- 识别元件：未设置特异性生物识别元件，结晶紫（CV）直接吸附/物理沉积于银介笼表面
- 信号标记物：结晶紫（crystal violet, CV），作为标准 SERS 分析物/拉曼标记分子产生特征拉曼峰
- 读出系统：共聚焦拉曼显微镜（WiTec CRM200）与 Kaiser Optical RXN1 光谱仪，633 nm 激光激发并采集 1172/1174 cm^-1 拉曼信号
中文摘要
表面增强拉曼散射（SERS）检测因热点分布不均而存在重现性和可靠性不足的问题。本文提出一种颗粒介导聚集/介观转化策略，以氧化银（Ag2O）多面体为牺牲模板，经过氧化氢（H2O2）还原制备高粗糙度银多面体介笼，包括八面体、立方体、十二面体和球形介笼。XRD、SEM、TEM 和 SAED 表明产物为面心立方银，具有中空内部、约100 nm 壁厚和多晶粗糙表面。单颗粒 SERS 测试显示，八面体和立方体银介笼因各向异性生长、粗糙表面及颗粒内相互作用，在单颗粒表面形成均匀分布的多个有效热点，SERS 增强因子约为10^8–10^9，且颗粒间信号重现性在±10%以内。在1×10^-11 M 结晶紫（CV）下仍可检测到单颗粒 SERS 信号并出现单分子闪烁，表明该结构可作为结构可重复、高灵敏的单颗粒 SERS 传感基底。
英文摘要
Surface-enhanced Raman scattering-based signal detection and molecular identification faces the lack of reproducibility and reliability thus hampers its practical applications. Here, we demonstrate a facile particle mediated aggregation protocol to synthesize highly roughened mesosuperstructure--silver polyhedral mesocages. The individual silver octahedral mesocage, owing to highly-roughed surface topography, anisotropic growth as well as intraparticle effect, creates homogenously distributed multiple effective hot spots on the surface of single mesoparticle, hereby exhibits a high reproducibility and an unusual SERS enhancement, i.e., ∼ 10(8)-10(9) magnitude. As such, the current protocol opens avenues for the fabrication of structurally reproducible mesosuperstructure-based SERS sensors.
