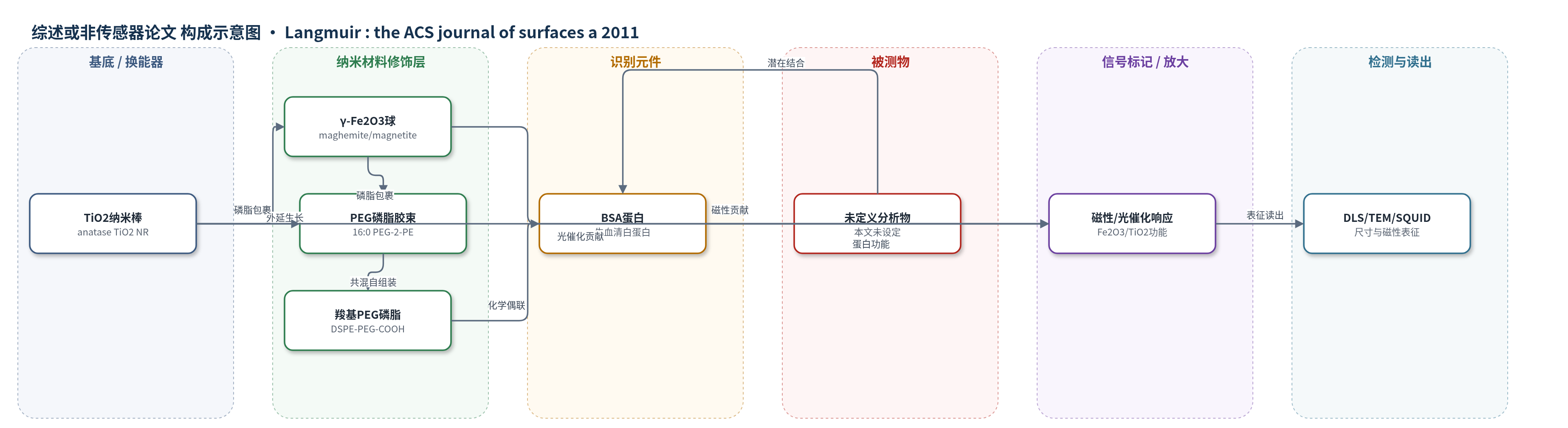

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
未定义（无实际分析物）；样品基质：PBS 缓冲液（pH 7.4）中的 BSA/纳米杂化偶联物
检测原理
本文未报道实际生物传感器，也未给出被测物浓度与信号之间的定量关系。其材料构建逻辑为：TiO2纳米棒提供半导体/光催化功能，γ-Fe2O3球提供超顺磁性；PEG磷脂通过疏水相互作用包裹有机封端纳米晶，形成水溶性胶束；DSPE-PEG-COOH引入羧基，经EDC/sulfo-NHS活化后与BSA氨基形成酰胺键，实现生物偶联。若将该体系用于传感，可设想BSA或后续配体识别目标物，磁性域用于磁分离或磁响应，TiO2域用于光催化/光响应，但本文仅通过DLS、TEM、FTIR、电泳和SQUID验证结构、尺寸与磁性保留，未实现换能信号读出。
检测灵敏度
未报道
效应效果
本文主要验证材料可加工性与稳定性，而非传感性能。DLS显示BNCs在氯仿中直径20±1 nm，PEG磷脂胶束后30±6 nm，BSA偶联后68±8 nm；氧化铁纳米晶由9±2 nm增至27±5 nm和43±7 nm；TiO2纳米棒由19±2 nm增至30±6 nm和48±8 nm。FTIR与PAGE支持BSA共价偶联。磁性上，氧化铁NC的Tmax由粉末18 K降至BSA偶联8 K，BNC由27 K降至12 K，超顺磁性基本保留。BNC/胶束25℃稳定约1个月，BSA/BNC偶联物稳定5–6天。作者认为该水溶性半导体-磁性杂化偶联物可用于催化、靶向治疗及生物传感器构建，但未报告选择性、抗干扰、回收率或与ELISA/qPCR对比。
传感器的构成
- 基底/换能器：未报道，本文未构建电极或换能器传感界面
- 纳米杂化核心：TiO2 纳米棒（anatase TiO2 NR）与 γ-Fe2O3 球（maghemite/magnetite NC）形成 BNC，分别提供光催化与磁性功能
- 疏水封端层：合成残留油酸（OLEA）、十八烯（ODE）、油胺（OLAM）等有机配体，使纳米晶疏水并便于有机相转移
- 磷脂胶束层：16:0 PEG-2-PE 与 DSPE-PEG(2000) carboxylic acid 自组装包裹纳米晶，提供水溶性、生物相容性与表面功能位点
- 生物偶联层：BSA 通过 EDC/sulfo-NHS 与 PEG 羧基形成酰胺键，作为模型蛋白/潜在识别元件
- 分散介质：PBS 缓冲液（pH 7.4），维持纳米胶束与蛋白偶联物的生理稳定性
中文摘要
本文报道了由球形γ-Fe2O3磁畴外延生长在棒状锐钛矿TiO2纳米棒侧面的不对称二元纳米晶（BNCs）的生物功能化策略。作者采用PEG终止磷脂将疏水性BNC包裹成胶束，使其分散于水溶液，并进一步通过EDC/sulfo-NHS化学偶联将牛血清白蛋白（BSA）共价连接至PEG磷脂表面，证明所得水溶性BNC/PEG脂质胶束具有良好可加工性。该流程也在球形氧化铁纳米晶和TiO2纳米棒上进行了初步验证。研究通过紫外-可见/荧光、动态光散射、透射电镜、傅里叶红外光谱、凝胶电泳和磁化率测量等手段监测各步结构、尺寸与磁性变化。结果表明，PEG磷脂胶束能有效实现各向异性纳米晶的水溶化，生物偶联后磁性特征大部分保留，所得BNC生物偶联物在催化、生物医学及生物传感器构建方面具有潜在应用价值。
英文摘要
Asymmetric binary nanocrystals (BNCs) formed by a spherical γ-Fe(2)O(3) magnetic domain epitaxially grown onto a lateral facet of a rodlike anatase TiO(2) nanorod have been functionalized with PEG-terminated phospholipids, resulting in a micellar system that enables the BNC dispersion in aqueous solution. The further processability of the obtained water-soluble BNC including PEG lipid micelles and their use in bioconjugation experiments has been successfully demonstrated by covalently binding to bovine serum albumin (BSA). The whole process has also been preliminarily performed on spherical iron oxide nanocrystals (NCs) and TiO(2) nanorods (NRs), which form single structural units in the heterostructures. Each step has been thoroughly monitored by using optical, structural, and electrophoretic techniques. In addition, an investigation of the magnetic behavior of the iron oxide NCs and BNCs, before and after incorporation into PEG lipid micelles and subsequently bioconjugation, has been carried out, revealing that the magnetic characteristics are mostly retained. The proposed approach to achieving water-soluble anisotropic BNCs and their bioconjugates has a large potential in catalysis and biomedicine and offers key functional building blocks for biosensor applications.
