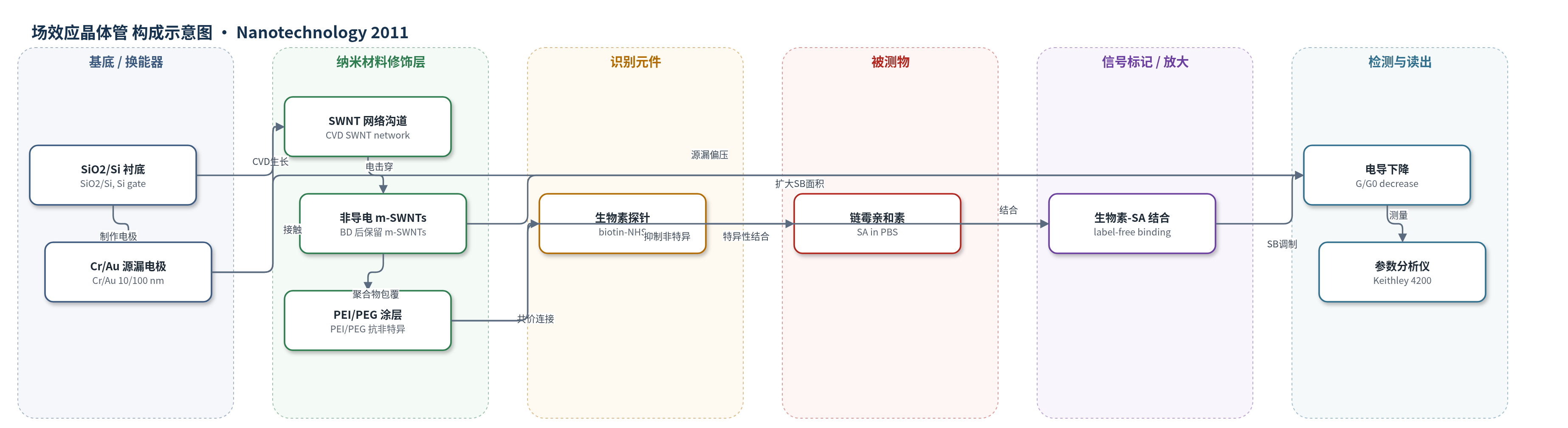

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
场效应晶体管(FET)生物传感器
检测对象
蛋白质（链霉亲和素 streptavidin, SA），PBS 缓冲液（10 mM, pH 7.4）
检测原理
该传感器为无标记电学生物传感器。CVD 生长的 SWNT 网络构成 FET 沟道，Cr/Au 电极形成肖特基势垒（SB）接触。经电击穿（BD）选择性切断导电 m-SWNTs 后，保留的非导电 m-SWNTs 与电极相连，扩大 SB 接触面积，提高传感面积。PEI/PEG 涂层抑制非特异吸附，生物素探针共价固定于 PEI 上。当 PBS 中的链霉亲和素（SA）与生物素特异性结合时，蛋白质吸附在或靠近 SB 接触，改变金属功函数并抬高 SB 高度，使 p 型 SWNT-FET 电导下降。源漏电压 VDS=0.2 V 下，IDS 或 G/G0 随 SA 浓度增加呈阶梯式下降，从而实现浓度检测。
检测灵敏度
LOD: 0.5 pM；线性范围: 0.5–100 pM（非特异结合）；检测范围: 0.5–1 nM（特异结合，非线性）；灵敏度: 30.5 nA pM−1（非特异结合）、约 27 nA pM−1（特异结合）、0.011 nA pM−1（未 BD 处理，10–100 nM）
效应效果
BD 处理器件对 SA 的最低检测限为 0.5 pM，未处理器件为 10 nM，最低可检测浓度低 2×10^4 倍。响应时间 0.3–3 min，非特异结合 6–30 s，特异结合 18–90 s。50 nM IgG 注入后电导无变化，说明 PEI/PEG 涂层可抑制非特异吸附。20 个 BD 器件结果类似，制备可重复，但未报告 RSD。相比文献 SWNT 蛋白质检测限 100 pM–100 nM，本工作更低且更快，作者认为其适用于无标记电子生物传感。
传感器的构成
- 基底/换能器：SiO2/Si 衬底，Si 作背栅，提供器件支撑与栅控
- 源漏电极：Cr/Au（10/100 nm）金属电极（文中亦提及 Ti/Au 接触），接触 SWNT 网络并用于源漏电流读出
- 换能通道：CVD 网络单壁碳纳米管（SWNTs），作为 FET 沟道；电击穿（BD）去除导电 m-SWNTs，保留非导电 m-SWNTs 扩大肖特基势垒（SB）面积
- 聚合物修饰层：聚乙烯亚胺（PEI）与聚乙二醇（PEG）共涂层，用于共价固定生物素并抑制非特异蛋白吸附
- 识别元件：生物素（biotin，N-羟基琥珀酰亚胺酯）共价连接于 PEI 氨基，特异性识别链霉亲和素（SA）
- 被测物：链霉亲和素（SA），在 PBS 缓冲液中注入检测
- 信号读出：无标记电学读出，VDS=0.2 V 下监测电导/电流变化
中文摘要
蛋白质检测在疾病诊断中具有重要价值。本文报道了一种基于网络单壁碳纳米管（SWNT）场效应晶体管（FET）的超高灵敏度生物传感器策略。通过受控电击穿（BD）过程，选择性切断或去除网络中的导电金属性 SWNTs（m-SWNTs），保留非导电 m-SWNTs，以扩大肖特基势垒（SB）接触面积，从而增强以 SB 效应为主导的传感面积。该纳米管 FET 对生物分子表现出超高灵敏度和快速响应。以链霉亲和素（SA）或生物素/SA 对作为研究模型，最低检测限达到 0.5 pM；经 BD 处理的纳米管生物传感器最低可检测浓度比未处理器件低 2×10^4 倍。响应时间处于 0.3–3 min 范围内。该工作有望推动纳米尺度、无标记电子生物传感器系统的实现。
