传感器类型
电化学生物传感器
检测对象
蓖麻毒素（ricin, ricin-A protein）；样品基质：PBS 缓冲液中的蛋白溶液（0.5 μg/mL），另用胶原（collagen）作对照。
检测原理
传感器以 VACNF 纳米电极阵列为换能器。硝酸处理在纤维尖端引入羧基，EDC/NHS 将抗体或适配体共价固定，形成识别层。当 PBS 中的蓖麻毒素与识别元件结合后，电极表面形成较厚的生物层，阻碍溶液中 K4Fe(CN)6/K3Fe(CN)6 氧化还原探针接近电极，导致电子转移受阻。EIS 中半圆直径对应的电子转移电阻 Rct 随探针固定和靶标结合而增大；CV 电流也发生相应变化。适配体分子量较小且特异性高，结合后 Rct 变化更明显。Mg2+ 是适配体与蛋白相互作用所必需。AFM 表面高度增加进一步证实结合事件。该体系无额外酶或核酸放大，直接依靠界面阻抗变化实现检测。
检测灵敏度
原文未报告 LOD、线性范围、灵敏度斜率或相关系数。
效应效果
该传感器对蓖麻毒素具有选择性：胶原对照蛋白与抗体探针孵育后 Rct 未增加，非特异 DNA 适配体暴露蓖麻毒素后 Rct 略降，表明无有效靶标结合。适配体探针比抗体信号更强，经洗脱缓冲液再生后可多次重复检测，结果高度可重现；抗体固定不够稳定，货架期有限。AFM 显示探针固定和靶标结合后表面高度明显增加，与 EIS 一致。芯片可在 4 英寸晶圆制备并有望扩展，作者认为适合低成本、可再生生物威胁物检测，但当前随机间距 NEA 灵敏度有限，后续需图案化电极、改进介电隔离并集成微流控与信号处理芯片以实现 pM 级检测。

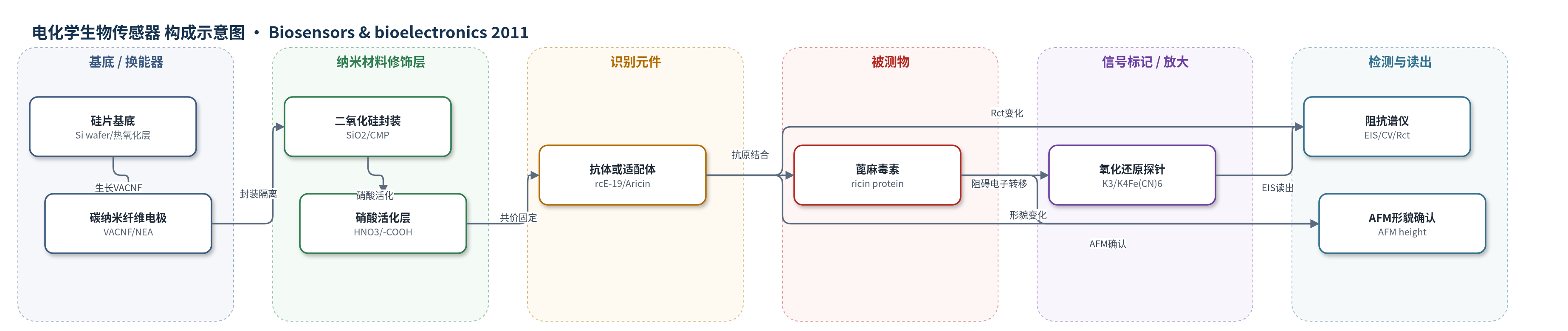

传感器的构成
- 基底/换能器电极：硅片（Si wafer）/500 nm 热氧化层，溅射 200 nm Cr 与 30 nm Ni，PECVD 生长 VACNF 作纳米电极。
- 隔离封装层：CVD SiO2 包裹 VACNF，CMP 后仅尖端露出，形成纳米电极阵列（NEA）。
- 表面活化层：1.0 M HNO3 浸泡，去除损伤、改善电极动力学并引入 -COOH 基团。
- 识别元件：蓖麻毒素 A 抗体（rcE-19）或抗蓖麻 RNA 适配体（Aricin, 31RA），经 EDC/NHS 共价固定。
- 目标物：蓖麻毒素蛋白（ricin, 0.5 μg/mL）或对照胶原（collagen, 5 μg/mL）。
- 氧化还原探针：K4Fe(CN)6/K3Fe(CN)6 用于 CV/EIS 电子转移信号读出。
- 洗涤/再生缓冲液：SSC/SDS 去除非特异结合；洗脱缓冲液（100 mM sodium citrate, 10 mM EDTA, 7 M urea, pH 5.0）再生适配体。
- 读出装置：CHI 660D 电化学工作站/频率响应分析仪，SCE 参比电极，EIS/CV 输出 Rct/电流。
中文摘要
本文报道了一种基于垂直排列碳纳米纤维（VACNF）纳米电极阵列（NEA）的蓖麻毒素（ricin）电化学检测生物传感器。传感器芯片采用集成电路制造中常见的晶圆级工艺制备：在硅片上溅射铬和镍催化层，通过等离子体增强化学气相沉积生长 VACNF，再用二氧化硅封装并化学机械抛光，使单个碳纳米纤维尖端露出形成独立纳米电极。芯片经硝酸预处理引入羧基后，利用 EDC/NHS 将蓖麻毒素 A 抗体或抗蓖麻 RNA 适配体共价固定于电极表面。以 K4Fe(CN)6/K3Fe(CN)6 为氧化还原探针，采用循环伏安法和电化学阻抗谱监测识别事件。结果显示，探针固定及蓖麻毒素结合均引起电子转移电阻 Rct 显著变化，其中适配体探针信号更强；原子力显微镜进一步证实电极表面高度随探针和蛋白结合而增加。该工作展示了可再生、晶圆级制备的纳米生物传感器用于生物威胁物检测的潜力。
英文摘要
We report ricin detection using antibody and aptamer probes immobilized on a nanoelectrode array (NEA) consisting of vertically aligned carbon nanofibers (VACNFs). These biosensor chips are fabricated on a wafer scale using steps common in integrated circuit manufacturing. Electrochemical impedance spectroscopy is used to characterize the detection event and the results indicate that the electron transfer resistance changes significantly after the ricin protein binds to the probe. Further confirmation is obtained from evaluation of the electrode surface by atomic force microscopy which clearly shows a change in height from the bare electrode to the surface bound by the probe-protein.
