传感器类型
电化学生物传感器
检测对象
乙酸（acetate）、挥发性脂肪酸（VFAs）、可生物降解有机物/COD（chemical oxygen demand）；样品基质：厌氧消化液/循环液（anaerobic digestion leachate/recirculation stream）、人工OECD废水、马铃薯水解液
检测原理
该传感器以电活性生物膜作为生物识别与催化元件。厌氧消化液中的乙酸等可生物降解有机物进入阳极室后，被生物膜中的电活性微生物氧化，电子经直接电子传递途径转移到石墨阳极，同时产生质子。质子通过Nafion 117质子交换膜迁移至阴极室，电子经外电阻流向石墨阴极，并在阴极参与氧还原反应，形成闭合回路。外电阻上的电位U被数据采集系统记录，电流I按U=IR计算。被测物浓度升高时，微生物氧化底物速率增加，阳极电子通量增大，MFC电位/电流信号随之增强；在优化条件下信号与COD呈Monod型关系，低浓度段近似线性。该装置无需外加电子媒介体，信号发生器与换能器一体化。
检测灵敏度
线性范围: 0–200 mg COD L⁻¹（原文：sensor signals rose linearly with substrate concentration up to 200 mg COD l⁻¹）
效应效果
6个月运行中，生物膜MFC对负荷变化响应明显：离散加料时电位由20–30 mV升至45–60 mV，沼气流量由0–3升至20–30 mL/h，甲烷由65%升至75%；负荷升至2.52 g COD/(L·d)时电位达80 mV，气体流量75 mL/h，pH降至7.3。对照MFC信号弱且无宽峰，降负荷时约25 mV。MFC信号与pH、沼气流量、COD及VFA/HPLC相关，作者认为其比离线COD更敏感反映乙酸动态。系统采样频率1 min，便携、低成本、可原位兼容；负荷超过3 g COD/(L·d)时信号饱和。

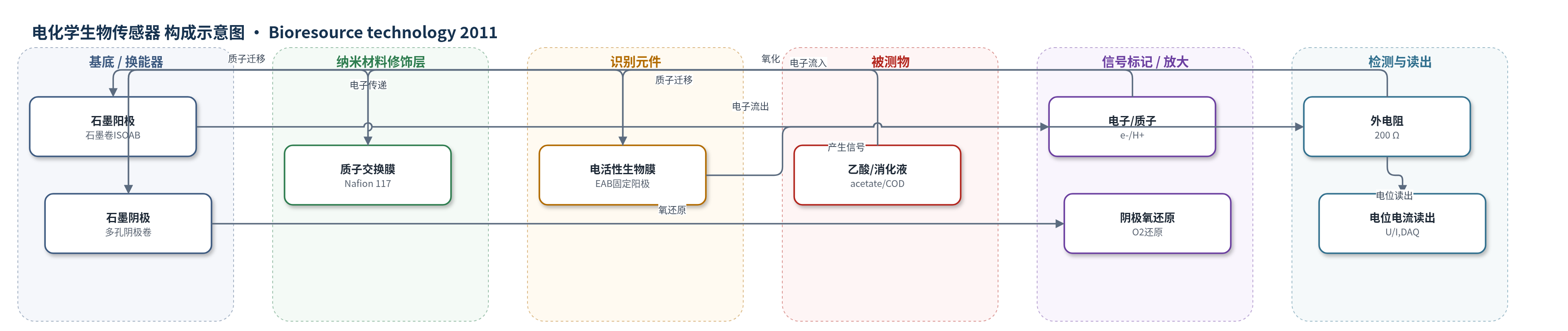

传感器的构成
- 基底/换能器电极：石墨卷电极（Spektralkolstav, ISOAB），阳极有效面积6.28 cm²、阴极有效面积5.78 cm²，用于电子收集与传递
- 离子交换层：Nafion 117质子交换膜（Dupont），分隔阴阳极并允许H⁺迁移
- 结构支撑层：塑料网（plastic net）、O形圈（O-ring）和螺丝夹持，固定膜/电极并形成壁式射流流道
- 识别元件：电活性生物膜（electroactive biofilm, EAB），固定于阳极，氧化乙酸等有机物并直接传递电子
- 阴极反应层：石墨阴极与阴极液（60 mM磷酸盐缓冲液+50 mM NaCl），维持阴极还原反应和溶解氧
- 电子供体：厌氧消化液中的乙酸/可生物降解有机物（acetate/COD），作为微生物电子供体
- 信号读出：外电阻（在线200 Ω）与数据采集系统（DAQ），测量闭合回路电位U并计算电流I
中文摘要
本研究开发了一种壁式射流型微生物燃料电池（MFC）生物传感器，用于原位监测厌氧消化（AD）过程。该传感器以固定化电活性生物膜为识别元件，具有便携、样品流通水力停留时间短、便于连续运行等特点。MFC被安装于小型上流式厌氧固定床（UAFB）反应器的循环回路中，与pH探头和沼气流量计联用，实时监测发酵液pH和沼气流量。实验通过改变进料浓度和工艺构型人为施加外部扰动，考察传感器响应。在6个月运行中，MFC电位信号与在线参数（pH、气体流量）及离线分析（COD）具有良好相关性。结果表明，MFC信号能够反映厌氧消化过程的动态变化，可作为生物过程监测与控制的潜在工具。
