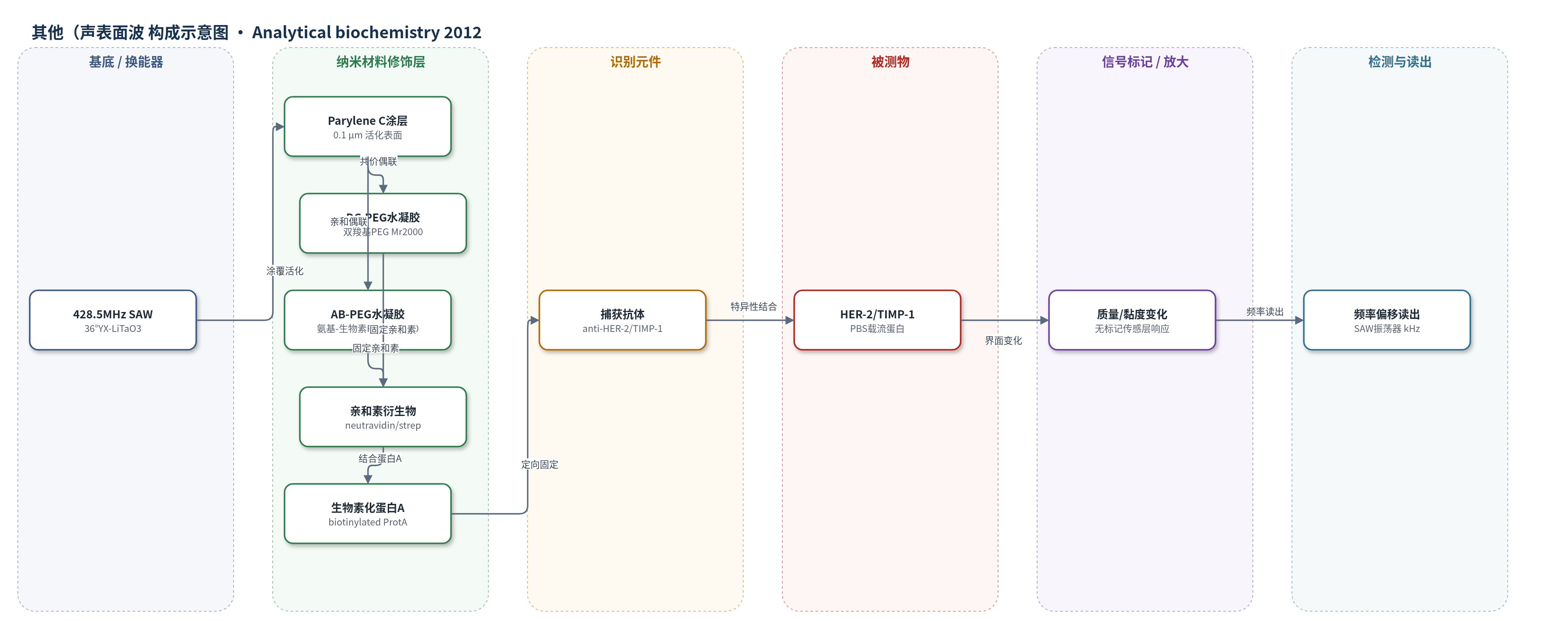

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（声表面波(SAW)生物传感器）
检测对象
人表皮生长因子受体2（HER-2）、基质金属蛋白酶组织抑制因子1（TIMP-1）；样品基质为PBS载流中的重组蛋白标准品（未测真实血清）
检测原理
该传感器采用无标记声表面波（SAW）检测。抗体经生物素化蛋白A定向固定于LiTaO3 SAW谐振器表面。当PBS载流中的HER-2或TIMP-1与捕获抗体特异性结合后，传感层质量增加并伴随黏弹性变化，使表面声波传播速度改变。SAW谐振器作为振荡回路中的频率决定元件，其谐振频率随表面质量/黏度变化产生偏移，以差频（kHz）读出。信号大小随被测蛋白浓度增加而增大；未使用酶或荧光放大，主要依靠高亲和生物素-亲和素/蛋白A定向偶联和30 min孵育优化提高结合位点可及性与响应。
检测灵敏度
原文未报告LOD、线性范围、灵敏度斜率或R^2；报告可检测浓度: 10 ng/ml HER-2、2 ng/ml TIMP-1（低于临床cutoff 13–20 ng/ml和196 ng/ml）
效应效果
优化程序（各试剂孵育30 min）使10 ng/ml HER-2产生1.7±0.9 kHz（DC-PEG）或2.3±0.6 kHz（AB-PEG）信号，2 ng/ml TIMP-1产生5.1±0.8 kHz信号，低于临床cutoff（HER-2 13–20 ng/ml，TIMP-1 196 ng/ml）。短孵育和240 min长孵育不显著。HER-2与游离anti-HER-2（20 μg/ml）预孵育后无响应（0.18±0.07 kHz），BSA非特异信号低于1 kHz。未报告RSD、稳定性、实际血清回收率或与ELISA/HPLC/qPCR对比。作者认为该策略适用于数ng/ml蛋白标志物诊断。
传感器的构成
- 基底/换能器：36°YX-LiTaO3压电基底上的剪切水平SAW谐振器（428.5 MHz），通过表面波速度/频率变化实现无标记换能。
- 表面保护层：0.1 μm parylene C（聚对二氯代间二甲苯）涂层并活化，提供可反应表面并降低非特异吸附。
- 水凝胶偶联层：DC-PEG（双羧基聚乙二醇，Mr 2000）或AB-PEG（氨基-生物素聚乙二醇，Mr 3000），分别用于共价偶联和亲和偶联。
- 亲和连接蛋白：neutravidin或streptavidin（亲和素衍生物），提供四个生物素结合位点，用于固定生物素化蛋白A。
- 定向连接蛋白：biotinylated protein A（生物素化蛋白A），结合IgG Fc区，实现抗体定向固定。
- 识别元件：anti-HER-2或anti-TIMP-1单克隆小鼠IgG2B抗体（R&D Systems），特异性捕获目标蛋白。
- 封闭/抗非特异：BSA（牛血清白蛋白，1 mg/mL，PBS载流）用于评估/抑制非特异性结合。
中文摘要
生物传感器对分析物的检测性能强烈依赖于传感器表面的制备，包括传感层的选择以及相应捕获分子的偶联方法。本文利用表面声波（SAW）生物传感器研究了不同偶联程序，尤其是偶联化学和试剂孵育时间，对信号响应的影响，并在两个连续蛋白检测中验证。作者将抗体通过生物素化蛋白A固定于SAW传感器表面，用于检测乳腺癌标志物HER-2和TIMP-1。比较了不同孵育时间（数分钟至240 min）及不同偶联化学（羧基化DC-PEG共价偶联与生物素化AB-PEG亲和偶联）对检测性能的影响。优化后的30 min中等孵育程序使10 ng/mL HER-2和2 ng/mL TIMP-1产生显著信号，低于临床cutoff值13–20 ng/mL和196 ng/mL。结果表明，表面修饰和孵育时间对低浓度蛋白检测至关重要。
英文摘要
Analyte detection with biosensors is strongly influenced by the preparation of the biosensor surface including choice of sensing layers and coupling methods for corresponding capture molecules. We investigated the influence of different coupling procedures, especially considering coupling chemistry and incubation times for reagents, by means of surface acoustic wave (SAW) biosensors. The effect on the signal response was tested in two subsequent protein assays. Our optimized coupling procedure allowed the detection of the breast cancer markers HER-2 (human epidermal growth factor receptor-2) and TIMP-1 (tissue inhibitor of metalloproteinase-1) below the respective clinical cutoff values of only a few nanograms per milliliter.
