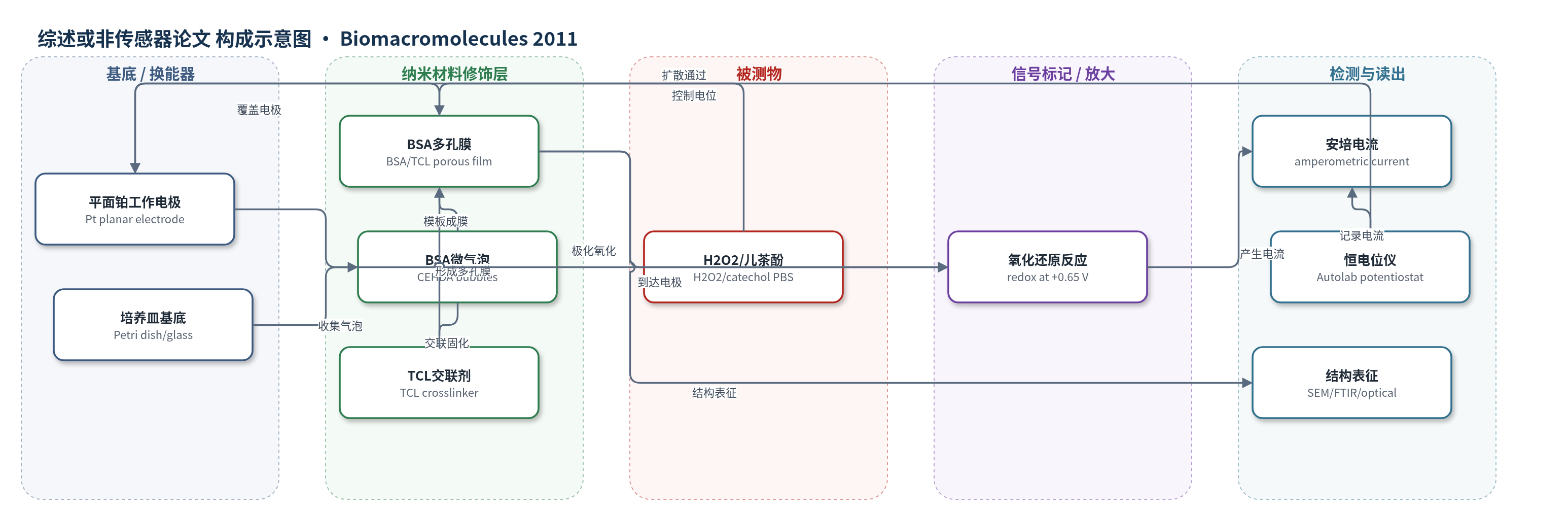

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
过氧化氢（hydrogen peroxide, H2O2）、儿茶酚（catechol）；样品基质：PBS 溶液（膜扩散测试）
检测原理
该工作未构建传统识别元件，而是将 BSA 微气泡作为模板制备交联多孔蛋白膜，并将其覆盖在平面铂工作电极上。H2O2 或儿茶酚从 PBS 溶液侧经膜孔向电极表面扩散，膜孔尺寸、厚度与交联密度决定扩散通量。在 +0.65 V 极化电位下，分析物在 Pt 电极表面发生氧化还原反应，产生与扩散通量相关的安培电流。通过记录瞬态电流并拟合 Fick 扩散模型，可获得不同 BSA/乙醇/交联条件下膜的扩散系数。信号变化主要反映膜结构对分子传输的调控，而非特异性识别或信号放大。
检测灵敏度
原文未报告 LOD、线性范围、灵敏度斜率或相关系数。
效应效果
微气泡多分散指数约 6%，低于超声法约 150%。交联 BSA 膜平均孔径约 300 nm（SD 60 nm），10% 乙醇体系约 1.35 μm（SD 340 nm），膜厚 78–81 μm。10% 乙醇膜中 H2O2/儿茶酚扩散系数为 6.2/2.6×10−7 cm2/s，高于 5% 乙醇膜的 4.8/1.7×10−7 cm2/s；归一化安培电流 SD<0.01。L929 细胞增殖随时间增加，p<0.005，30 wt% 闭孔支架最高。作者认为该法低成本、均匀、高产，可用于生物传感器涂层、组织工程和递送/造影。
传感器的构成
- 换能器电极：平面铂工作电极（planar Pt working electrode），用于安培检测 H2O2/儿茶酚氧化还原电流
- 参比电极：Ag/AgCl 参比电极，与恒电位仪配合将工作电极极化至 +0.65 V
- 修饰/膜层：BSA 多孔蛋白膜，由 20 wt% BSA/PBS/乙醇微气泡模板经 TCL 交联形成，控制小分子扩散
- 模板/成膜基底：培养皿或玻璃片，预涂甲苯-TCL 交联剂，用于 BSA 微气泡沉积与交联固化
- 分析物：过氧化氢（H2O2）和儿茶酚（catechol），作为典型生物传感器化学物质进行扩散测试
- 读出装置：μ-Autolab 恒电位仪，记录覆盖膜电极的瞬态安培电流并拟合扩散系数
中文摘要
本研究利用新发展的微气泡过程生成受控的牛血清白蛋白（BSA）包覆气泡，并通过操纵这些气泡制备多种适用于生物医学应用、组织工程和生物传感器涂层的结构。采用不同浓度（20、25、30 wt%）BSA 溶液及对苯二甲酰氯（TCL）交联机制，制备了孔径和厚度可调的交联多孔薄膜、孔隙形貌可调的支架以及未交联包覆气泡；后者可用作独立递送装置和造影剂。研究了典型生物传感器化学物质儿茶酚和过氧化氢在相应膜结构中的跨膜扩散。利用 L929 小鼠细胞系验证了支架用于组织工程的潜力。该方法成本低、结构均匀、产量高，且可通过简单工艺参数控制气泡尺寸，可作为推进生物材料与生物医学工程的新型工具。
英文摘要
In this work, we utilize a recently developed microbubbling process to generate controlled protein (bovine serum albumin, BSA) coated bubbles and then manipulate these to fabricate a variety of structures suitable for several generic biomedical applications, tissue engineering, and biosensor coatings. Using BSA solutions with varying concentrations (20, 25, and 30 wt %) and cross-linking (terephthaloyl chloride) mechanisms, structures were fabricated including porous thin films with variable pore sizes and thickness (partially cross-linked coupled to bubble breakdown), scaffolds with variable pore morphologies (fully cross-linked), and coated bubbles (no cross-linking), which can be used as stand-alone delivery devices and contrast agents. The movement of typical biosensor chemicals (catechol and hydrogen peroxide) across appropriate film structures was studied. The potential of formed scaffold structures for tissue engineering applications was demonstrated using mouse cell lines (L929). In addition to low cost, providing uniform structure generation and high output, the size of the bubbles can easily be controlled by adjusting simplistic processing parameters. The combination of robust processing and chemical modification to uniform macromolecule bubbles can be utilized as a competing, yet novel, tool with current technologies and processes in advancing the biomaterials and biomedical engineering remits.
