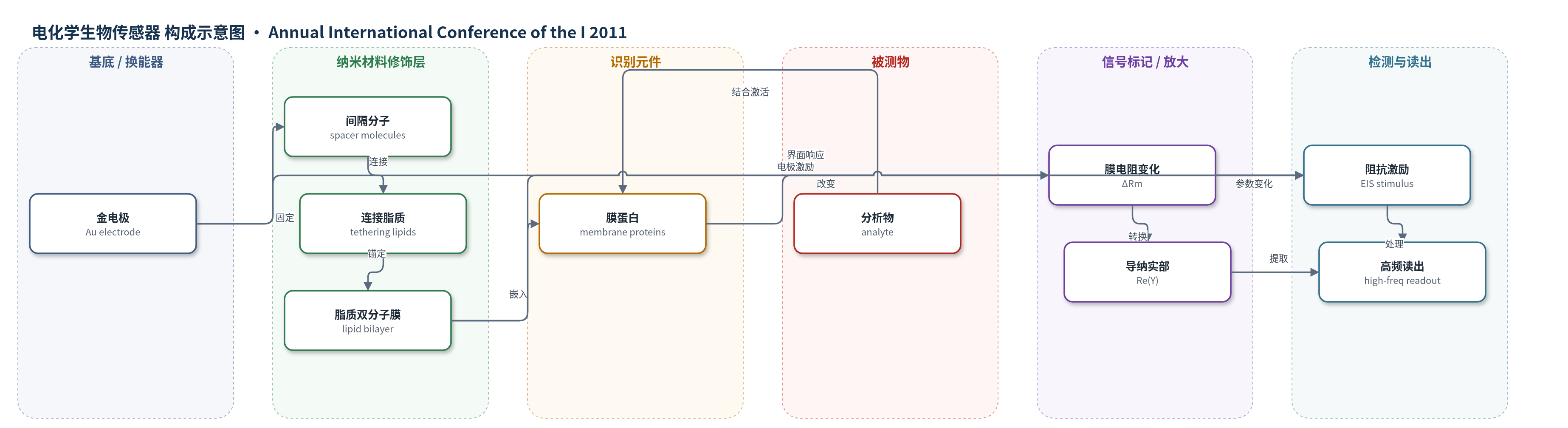

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
电化学生物传感器
检测对象
膜蛋白/离子通道（membrane proteins / ion channels）；样品基质：tBLM 膜外溶液（outside solution，缓冲液）。另涉及纳米颗粒（nanoparticles）与膜相互作用研究。
检测原理
tBLM 传感器以金电极为换能器，脂质双分子膜形成电容 Cm，膜蛋白形成并联膜电阻 Rm，溶液电阻 Rs 与双电层电容 Cdl 构成等效电路。当分析物与膜蛋白（如离子通道）结合并使其开放时，离子跨膜流动增加，Rm 下降。传统 EIS 幅值或虚部在低频受 Cdl、Cm 主导，Rm 变化仅在约 10 mHz 附近明显，测量慢。本文提取导纳实部 Re(Y)，在低频区 Re(Y) 与 Rm 成正比，在中间频率区与 1/Rm 相关，因此对 ΔRm 的归一化增益可接近 1 至更高频率。最大可测频率 fub2 取决于 Rm、Cm、Rs，并与膜面积平方根成反比；小面积 tBLM 可将频率提高到 kHz，实现单频/单点快速读出。
检测灵敏度
未报告
效应效果
本文未报告选择性、抗干扰、稳定性、重现性（RSD）、实际样品加标回收率，也未与 ELISA、HPLC 或 qPCR 等现有方法直接对比。其核心性能是测量速度：传统 tBLM EIS 多在 1 mHz–1 Hz 进行，单周期慢；提取导纳实部后，典型参数下对 10% ΔRm 的归一化增益在约 144 Hz 仍接近 1，而幅值/虚部在高于 10 mHz 后显著下降。参数最佳时 fub2 可达 14 kHz，最差为 47 Hz；采用 0.25 mm² 小面积膜可提高最大频率。作者主张该方法可用于生物传感器阵列中毫秒级膜蛋白/离子通道活动的实时、高通量监测。
传感器的构成
- 基底/换能器电极：金电极（Au electrode），作为工作电极并参与双电层电容 Cdl 形成
- 间隔/锚定层：间隔分子（spacer molecules）与连接脂质（tethering lipids），将脂质双分子膜固定于金电极表面
- 仿生膜层：脂质双分子膜（lipid bilayer membrane），形成膜电容 Cm 并承载膜蛋白
- 识别元件：嵌入膜蛋白（embedded membrane proteins，如离子通道），响应分析物并改变膜电阻 Rm
- 溶液/离子传导层：膜外溶液（outside solution），离子迁移形成溶液电阻 Rs，并与电极构成双电层
中文摘要
tethered 双分子脂质膜（tBLM）是一种仿生膜结构，可在不使膜蛋白失活的前提下将其固定于电极表面，用于药物筛选、医学诊断、离子通道生物物理研究以及膜-纳米颗粒相互作用分析。传统上，tBLM 生物界面因界面寄生参数影响，通常采用 1 mHz 至 1 Hz 范围的电化学阻抗谱（EIS）进行表征，测量速度慢，难以满足高通量应用。本文提出一种在较高频率下对 tBLM 进行高分辨 EIS 表征的方法，系统分析了 tBLM 等效电路模型，并说明提取界面导纳实部的优势。数学分析表明，膜电阻 Rm 的最大可测频率取决于膜参数；采用较小膜面积可将测量频率提高至 kHz 范围，从而支持生物传感器阵列中对毫秒级膜蛋白活动的实时观察。
英文摘要
Tethered bilayer lipid membranes (tBLM) offer a promising means to immobilize membrane proteins for sensor applications and study biological phenomena including membrane-nanoparticle interactions. tBLM biointerfaces are typically characterized using electrochemical impedance spectroscopy (EIS) in the 1 mHz to 1 Hz range due to interface parasitics. To enable rapid characterization of biointerfaces for high throughput applications, this paper introduces a method for high resolution EIS characterization of tBLMs at higher frequencies. The tBLM equivalent electrical model is analyzed, and the benefit of extracting the real portion of interface admittance is described. Mathematical analysis shows that the maximum frequency for measuring membrane resistance is a function of membrane characteristics and that small area membranes could enable measurement well into the kHz range, permitting observation of millisecond membrane protein activity in biosensor arrays.
