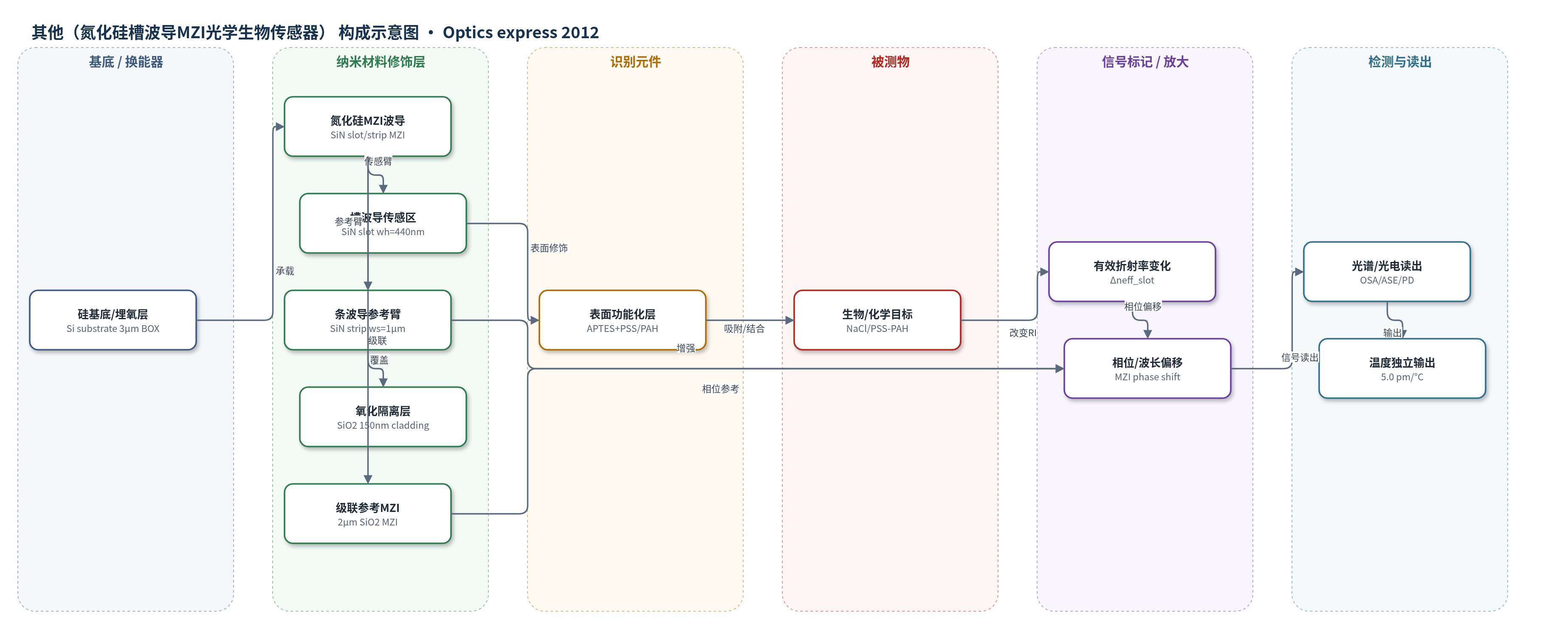

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（氮化硅槽波导MZI光学生物传感器）
检测对象
氯化钠溶液（NaCl solution，水溶液基质）、PSS/PAH 聚电解质多层膜表面密度（表面吸附模型，水溶液基质）
检测原理
该传感器为无标记折射率检测。目标物进入 PDMS 微流道后，在 APTES/PSS-PAH 功能化表面吸附或改变槽波导周围介质的折射率，使 SiN 槽波导传感臂的有效折射率 neff_slot 发生变化。MZI 中传感臂与参考臂的相位差随之改变，输出光谱峰值发生波长偏移，或在固定波长下光电流发生周期性变化。SiN 热光系数低于硅，且通过 ΔL/L 设计使条波导与槽波导的热光贡献相互抵消，从而降低温度漂移。级联 MZI 利用 Vernier 效应，使传感 MZI 与参考 MZI 的自由光谱范围差异放大波长偏移，增强因子 K=8.38，提高表面检测限。
检测灵敏度
LOD: 1.30 (pgmm−2)（表面，空气包覆）；LOD: 1.29 × 10−5 RIU（体，水包覆）；LOD: 0.155 (pgmm−2)（级联表面）；表面灵敏度: 7.16 nm/ (ngmm−2)；体灵敏度: 1730(2π)/RIU；级联表面灵敏度: 60.00 nm/ (ngmm−2)；灵敏度增强因子: 8.38
效应效果
器件在空气包覆下实现 5.0 pm/°C 的低温度依赖，水/NaCl 溶液切换回水后光电流基本恢复，表明响应可逆且测量可靠。SiN 条波导和槽波导传输损耗分别为 0.602 dB/cm 和 0.872 dB/cm，模式耦合器插入损耗低至 0.03 dB/pair。级联 MZI 的表面检测限 0.155 pgmm−2 与文献报道的 0.3 pgmm−2 相当。未报告选择性、RSD 和实际样品回收率。作者强调该设计被动、简单、CMOS 兼容，并具有较大制造容差（ΔL/L 可在 0.30–0.38 内保持 ±5 pm/°C），适合高灵敏度无标记生物检测。
传感器的构成
- 基底/换能器：硅基底（Si substrate）与 3 µm 埋氧层（BOX），承载 CMOS 兼容氮化硅波导并隔离衬底。
- 波导换能层：氮化硅（SiN）马赫-曾德尔干涉仪（MZI），传感臂含槽波导（slot waveguide），参考臂含条波导（strip waveguide），将折射率变化转换为相位/波长偏移。
- 传感臂槽波导：SiN 槽波导（wh=440 nm，wl=190 nm），光场集中于纳米槽区，增强与包覆介质的相互作用。
- 参考臂条波导：SiN 条波导（ws=1 µm）与连接波导，提供相位参考并参与热光补偿。
- 氧化隔离层：二氧化硅（SiO2）包覆层（tc=150 nm）覆盖条波导臂，隔离目标物对参考臂影响；级联参考 MZI 使用 2 µm SiO2 包覆。
- 表面功能化层：3-氨基丙基三乙氧基硅烷（APTES）处理形成正电荷表面，再交替沉积聚苯乙烯磺酸钠（PSS）与聚烯丙胺盐酸盐（PAH）多层膜，用于表面密度传感/生物分子吸附界面。
- 微流道：聚二甲基硅氧烷（PDMS）覆盖芯片并制作微管，形成样品流通通道。
- 耦合接口：纳米尖（nano-tips）用于光纤-波导耦合，实现光输入/输出。
中文摘要
随着光子折射率（RI）生物传感器灵敏度和检测限不断提高，温度依赖性成为主要挑战。本文提出一种基于氮化硅（SiN）槽波导的马赫-曾德尔干涉仪（MZI）生物传感器，通过设计传感臂与参考臂的长度比及利用 SiN 较低的热光系数，在不牺牲灵敏度和检测限的前提下实现低温度依赖。空气包覆条件下，测得表面灵敏度为 7.16 nm/(ngmm−2)，表面检测限为 1.30 pgmm−2，温度依赖为 5.0 pm/°C；水包覆条件下，测得体灵敏度为 1730(2π)/RIU，体检测限为 1.29×10−5 RIU。通过级联 MZI 结构利用 Vernier 效应，测得灵敏度增强因子为 8.38，使表面检测限达到 0.155 pgmm−2。该设计在保持高灵敏度与低检测限的同时，显著降低温度依赖，适用于无标记生物分子检测。
英文摘要
