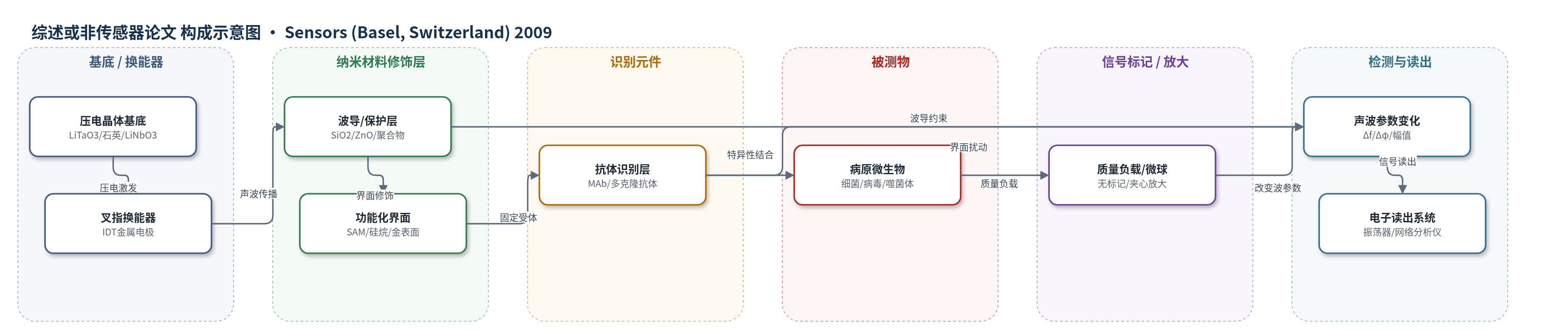

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
病原微生物：大肠杆菌（E. coli O157:H7、E. coli K12/J5/W3110）、枯草芽孢杆菌B8（Bacillus thuringiensis B8，炭疽模拟物）、M13噬菌体、柯萨奇病毒B4（Coxsackie virus B4）、Sin Nombre病毒（SNV）；样品基质：水样、食品、复杂生物介质、发酵液/污水。
检测原理
SGAW生物传感器以压电晶体为基底，IDT施加射频信号后通过逆压电效应激发SH-SAW、Love波或FPW等表面生成声波。声波沿基底或波导层传播，表面固定的抗体、DNA探针等识别元件捕获病原后，界面质量负载、黏弹性或介电性质改变，导致波速、振幅和共振频率变化。输出IDT通过正压电效应将机械波转为电信号，由振荡器、矢量电压表或网络分析仪读取频率/相位/幅值。信号随被测物浓度增加而单调变化；部分系统采用抗体-微球夹心、双步固定或超声辐射力/声流放大质量负载与捕获效率，实现无标记实时检测。
检测灵敏度
综述报道代表性数值：SH-SAW检测E. coli O157:H7：LOD: 0.4 cells/µL；线性范围: 0.4–100 cells/µL；频率变化: 1.5–5.8 kHz（87.7 MHz振荡器）。LW双通道检测Legionella和E. coli：LOD: 10^6 cells/mL（原文排版为106）；时间: 3 h内。LW两步固定E. coli：LOD: 10^6 bacteria/mL（原文排版为106）。LW多功能：LOD: 4 ng/mm2（噬菌体/蛋白）；E. coli最高: 5.0 × 10^5 cells（500 µL腔室，原文排版为105）。FPW检测E. coli：线性范围: 3.0 × 10^5–6.2 × 10^7 cells/mL（原文排版为105/107）；微球夹心放大: 约5倍。表面质量灵敏度：LW 150–500 cm2/g；ZnO/LW 950 cm2/g；FPW 200–1,000 cm2/g（液体约200 cm2/g）。
效应效果
综述认为SGAW生物传感器可实现无标记、在线、实时免疫检测，相比培养法（最长7天）和PCR更适合快速筛查。LW器件最具商业化前景，已有五通道S-Sens和双通道SAW-MDK1系统；LW可在数秒内响应病毒浓度变化，检测SNV剂量低于患者典型载量；E. coli检测可在1 h内完成，双通道LW在3 h内达10^6 cells/mL。FPW检测E. coli范围为3.0×10^5–6.2×10^7 cells/mL，微球夹心放大约5倍。主要局限为孵育时间长、表面再生难、封装成本约为传感器10倍、流体集成不足及温度/黏弹性干扰。
传感器的构成
- 基底/换能器：压电晶体（石英 SiO2、LiTaO3、LiNbO3、ZnO、AlN、LGS）与叉指换能器 IDT，通过逆压电效应产生并接收表面声波
- 波导/保护层：SiO2、ZnO、聚合物或聚酰亚胺、Parylene C、聚苯乙烯，用于约束声波能量、隔离电极与液体并保护 IDT
- 功能化界面：金表面硫醇自组装单分子层 SAM、SiO2 表面硅烷/氨基硅烷，用于共价固定生物分子
- 识别元件：抗体（多克隆抗体、单克隆抗体 MAb）、抗原、酶、DNA 探针或噬菌体/细菌/病毒等生物受体，特异性捕获病原
- 信号放大/标记：通常无标记质量传感；部分系统使用抗 E. coli 微球/抗体夹心或超声辐射力/声流增强捕获与质量负载
中文摘要
本综述系统回顾了表面生成声波（SGAW）技术在生物传感中的应用，基于40多年技术与科学发展。近20年来，SH-SAW、STW、Love波、FPW、SH-APM和LG-APM等器件因能在液相中高效检测生物相关分子而受到关注。文章介绍了SGAW器件的基本工作原理、叉指换能器、电子配置、测量技术、晶体切割与波型选择，并重点总结SH-SAW、Love波和FPW用于病原检测的研究进展，包括细菌、病毒、噬菌体及模拟物的检测。综述还讨论了商业化现状、发展趋势和未来挑战，指出高灵敏度、低成本、小型化、多通道、便携、可靠且可商用的SGAW生物传感器有望在健康、食品和环境领域发挥重要作用。
英文摘要
This review presents a deep insight into the Surface Generated Acoustic Wave (SGAW) technology for biosensing applications, based on more than 40 years of technological and scientific developments. In the last 20 years, SGAWs have been attracting the attention of the biochemical scientific community, due to the fact that some of these devices - Shear Horizontal Surface Acoustic Wave (SH-SAW), Surface Transverse Wave (STW), Love Wave (LW), Flexural Plate Wave (FPW), Shear Horizontal Acoustic Plate Mode (SH-APM) and Layered Guided Acoustic Plate Mode (LG-APM) - have demonstrated a high sensitivity in the detection of biorelevant molecules in liquid media. In addition, complementary efforts to improve the sensing films have been done during these years. All these developments have been made with the aim of achieving, in a future, a highly sensitive, low cost, small size, multi-channel, portable, reliable and commercially established SGAW biosensor. A setup with these features could significantly contribute to future developments in the health, food and environmental industries. The second purpose of this work is to describe the state-of-the-art of SGAW biosensors for the detection of pathogens, being this topic an issue of extremely importance for the human health. Finally, the review discuses the commercial availability, trends and future challenges of the SGAW biosensors for such applications.
