传感器类型
全细胞生物传感器
检测对象
生化需氧量（BOD，Biochemical Oxygen Demand）；样品基质：葡萄糖-谷氨酸（GGA）标准液、OECD合成废水、尿素溶液、真实废水
检测原理
该传感器以全细胞大肠杆菌为生物催化元件，以中性红（NR）为人工电子受体。样品中的可生物降解有机物（BOD）进入电极表面后，被 E. coli 氧化代谢；细胞内代谢电子经电子载体传递给 NR，使 NR 还原。在玻碳电极上施加 -0.3 V，还原态 NR/PNR 在电极表面被氧化，产生计时电流。电流大小与可被微生物代谢的有机物浓度（BOD）相关。TiO2 纳米管阵列（TNTs）在 UV-vis 光下产生羟基自由基，将大分子有机物预降解为小分子，提高微生物同化速率，从而增强电流响应。NR 与细胞共固定或包覆于细胞表面，可改善电子传输，提高信号。
检测灵敏度
线性范围: 50–1000 mg O/L
效应效果
与 (gPVP/E. coli)/PNR/GCE 相比，(gPVP/E. coli/NR)p/GCE 信号增强约 3 倍，四次重复 RSD 为 2.8%，50–1000 mg O/L 内线性。30–35 ℃ 响应较高，低于 25 ℃ 或高于 40 ℃ 下降。TNTs 预处理 15 和 60 min 后，GGA 信号增强 6% 和 39%，OECD 增强 88% 和 91%，真实废水增强 12% 和 40%；尿素下降 66% 和 21%，说明小分子易被过度降解。作者认为该方法可作快速 BOD 生物传感器替代方案。

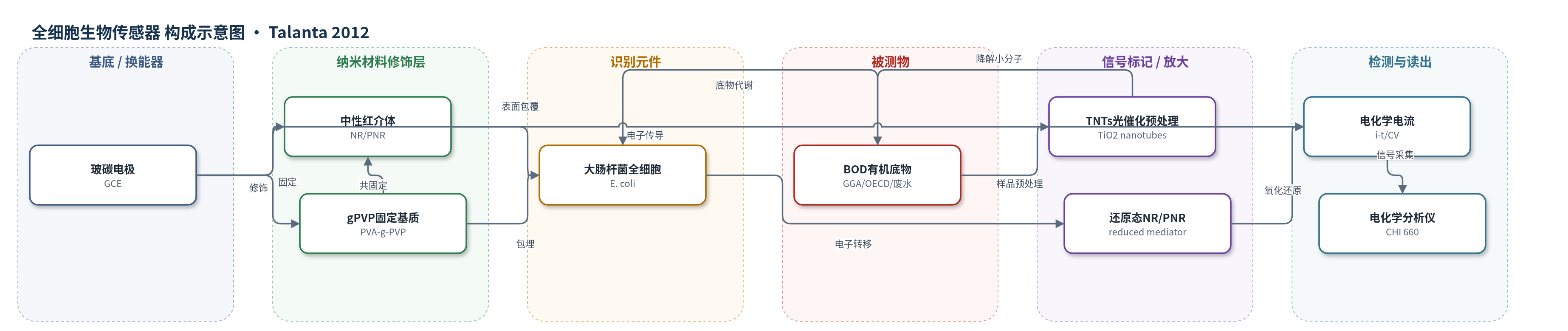

传感器的构成
- 基底/换能器电极：玻碳电极（GCE），经氧化铝抛光和循环伏安活化，提供电子转导界面
- 介体/电子受体层：中性红（NR）或电聚合中性红（PNR），作为人工电子受体接受微生物代谢电子并发生氧化还原
- 生物固定基质：聚乙烯醇接枝4-乙烯基吡啶（gPVP，PVA-g-PVP），成膜并固定大肠杆菌与中性红
- 识别/生物催化元件：大肠杆菌（E. coli）全细胞，氧化降解有机底物并将代谢电子传递给中性红
- 预处理/信号增强元件：TiO2纳米管阵列（TNTs），在UV-vis下光催化降解大分子有机物，提高微生物同化速率
- 缓冲介质：磷酸盐缓冲液（PBS，0.06 M Na2HPO4/0.04 M K2HPO4，pH 7），维持微生物活性与电极反应环境
- 信号读出：电化学分析仪（CHI 660），在-0.3 V下通过计时电流或循环伏安读取NR/PNR氧化还原电流
中文摘要
本文提出一种用于生化需氧量（BOD）快速检测的电化学方法，将大肠杆菌（E. coli）作为生物催化剂、中性红（NR）作为人工电子受体，共固定于玻碳电极（GCE）表面。作者比较了两种电极修饰策略：一种先将 NR 电聚合为聚中性红（PNR）膜，再将 E. coli 与聚乙烯醇接枝4-乙烯基吡啶（gPVP）混合覆盖于 PNR 膜上，得到 (gPVP/E. coli)/PNR/GCE；另一种将 NR、E. coli 与 gPVP 共同混合修饰 GCE，干燥后经循环伏安处理，得到 (gPVP/E. coli/NR)p/GCE。电化学评价表明，后者的响应更强，可能因为 NR 沉积在细胞表面，改善了电子传输和细胞膜通透性。在此基础上，采用 TiO2 纳米管阵列（TNTs）对样品进行光催化预处理，并评价了葡萄糖-谷氨酸（GGA）、OECD 合成废水、尿素和真实废水。结果表明，该方法有望用于快速 BOD 生物传感器。
