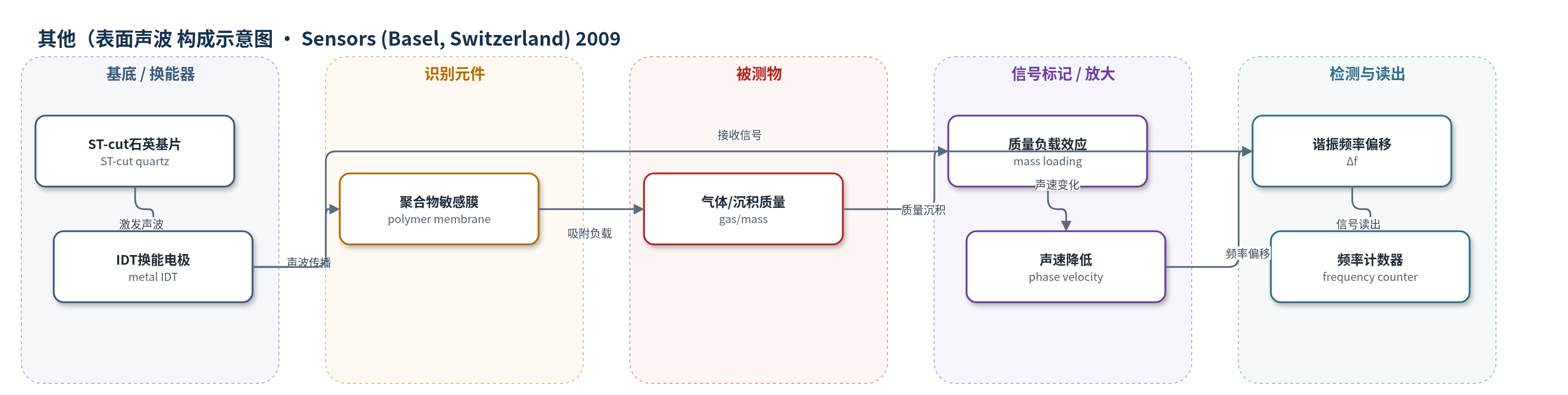

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（表面声波(SAW)气体传感器）
检测对象
气体（gas）、沉积质量（deposited mass）；样品基质：空气/气相
检测原理
SAW 传感器中，金属叉指换能器（IDT）在 ST-cut 石英基片上施加交变电场，激发 Rayleigh 表面声波。当气体分子或质量沉积在聚合物敏感膜上时，表面质量负载使声波相速度降低，导致谐振频率发生偏移。频率偏移 Δf 与单位面积沉积质量近似成正比，因此可反映气体浓度或质量变化。IDT 同时接收声波并将频率变化转换为电信号，由频率计数器读出。灵敏度定义为 S=dR/dn，其中 R=Δf/f0，β 为输出响应与输入质量之间的线性斜率。本文通过田口动态法优化控制因子，提高 β 和信噪比，从而增强检测能力。
检测灵敏度
灵敏度斜率 β: 163.81（β(10^11)）；175.26（β(10^11)）；提高 11.45（β(10^11)）；信号因子沉积质量水平: 3.5728×10^-9 g、3.5728×10^-8 g、3.5728×10^-7 g
效应效果
研究未报告实际样品回收率、RSD 或与 ELISA/HPLC/qPCR 的对比。通过 FEM 与田口动态分析，原始设计灵敏度 β 为 163.81（β(10^11)），稳健设计提高至 175.26（β(10^11)），提升 11.45（β(10^11)）；信噪比由 149.89 dB 提高至 170.08 dB，提升 20.20 dB。方差分析显示指叉对数、延迟距离、电极重叠、电极厚度、敏感膜厚度及基片尺寸等显著影响灵敏度与变异性，其中敏感膜厚度对灵敏度作用重要。作者认为该方法降低设计成本，提高 SAW 气体传感器稳健性，使同一频率计数范围内可检测更小质量变化，适用于低成本、快速、小型化气体/质量传感。
传感器的构成
- 基底/换能器：ST-cut 石英（ST-cutX/ST-cutY quartz）压电基片，激发 Rayleigh 表面声波并提供谐振频率
- 换能电极：金属叉指换能器（IDT），施加交变电场以激发和接收表面声波，指叉对数、厚度与重叠影响灵敏度
- 识别/敏感层：聚合物敏感膜（rubbery、glassy-rubbery、glassy sensor membrane），涂覆于 IDT 区域，吸附气体或质量沉积
- 结构参数：延迟距离 L 与电极重叠 W，决定声波传播路径和 IDT 耦合效率
- 基片尺寸：石英矩阵尺寸（matrix dimensions），影响谐振模式与频率响应
中文摘要
本文采用田口信噪比分析优化表面声波（SAW）气体传感器系统的动态特性，其输出响应与输入信号呈线性关系。研究目标是在提高测量系统灵敏度的同时降低其变异性。作者利用有限元分析（FEM）方法考察沉积质量对 SAW 生物传感器谐振频率输出的影响，将沉积质量作为信号因子，谐振频率偏移作为输出响应，并引入石英切割角等噪声因子。通过 L18 正交表、均值分析和方差分析确定控制因子最优水平，包括石英类型、指叉对数、延迟距离、电极厚度、电极重叠、敏感膜类型与厚度及基片尺寸等。结果表明，田口动态稳健设计结合 FEM 模拟可在不增加大量实验成本的情况下提高 SAW 传感器灵敏度并降低噪声影响，使传感器在相同频率计数范围内可检测更小质量变化，提升检测可靠性与精度。
英文摘要
This paper adopts Taguchi's signal-to-noise ratio analysis to optimize the dynamic characteristics of a SAW gas sensor system whose output response is linearly related to the input signal. The goal of the present dynamic characteristics study is to increase the sensitivity of the measurement system while simultaneously reducing its variability. A time- and cost-efficient finite element analysis method is utilized to investigate the effects of the deposited mass upon the resonant frequency output of the SAW biosensor. The results show that the proposed methodology not only reduces the design cost but also promotes the performance of the sensors.
