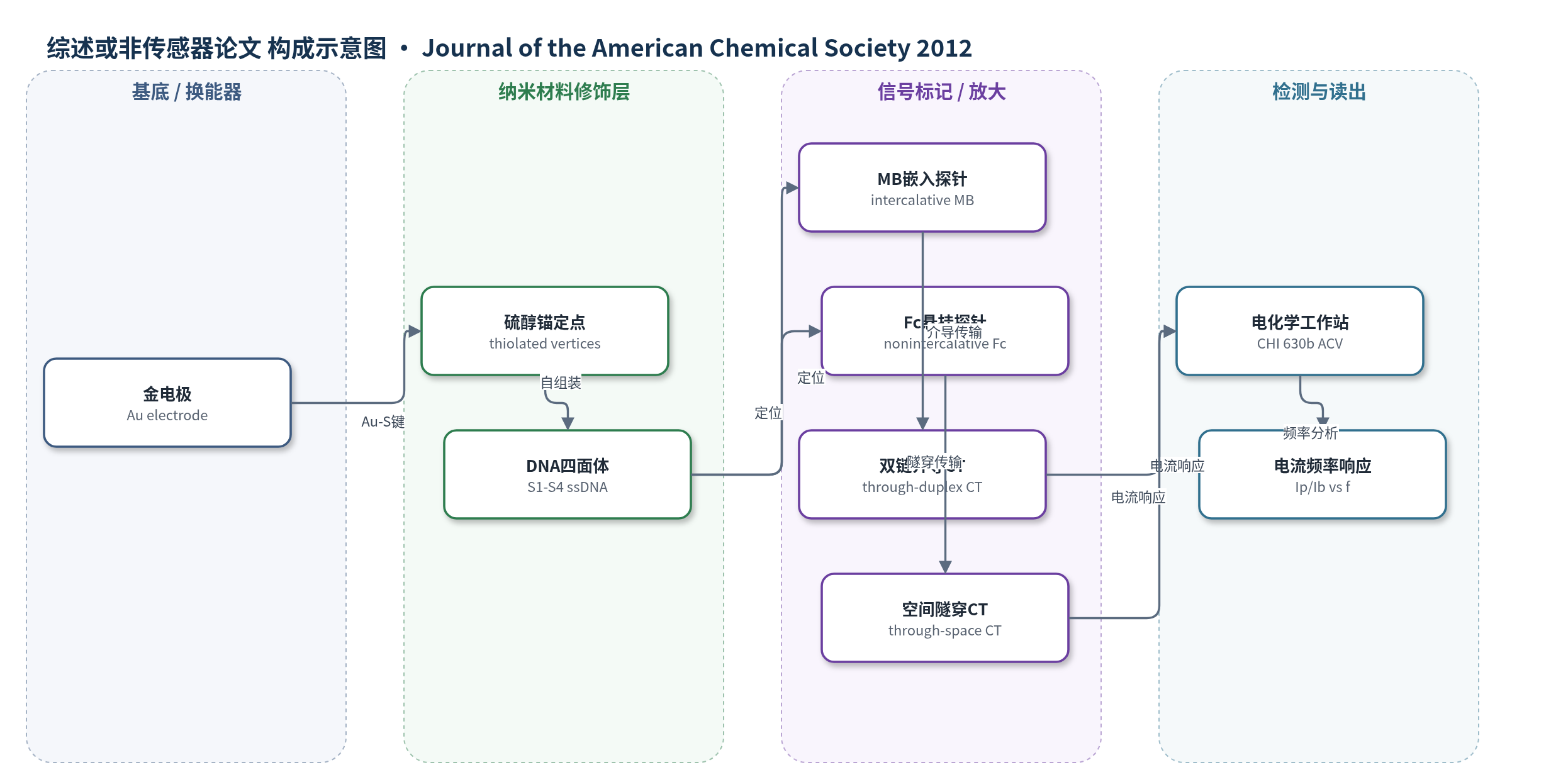

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
无明确检测对象；研究氧化还原探针（亚甲基蓝 MB、二茂铁 Fc）在DNA四面体中的电荷传输，样品基质为TM缓冲液（10 mM Tris-HCl、35 mM MgCl2、pH 8.0）
检测原理
该体系并非以特定分析物浓度产生信号，而是研究固定氧化还原探针与金电极之间的电子转移。硫醇修饰的DNA四面体通过Au-S键锚定在金电极上，使MB或Fc位于电极表面以上预定距离。电化学工作站施加电位或交流扰动后，探针发生氧化还原反应，电子经DNA框架或空间传递至电极。MB嵌入双链碱基堆栈，可通过G+···G超交换和空穴跳跃沿双链介导电荷传输，因此1.4 nm与4.4 nm位置的CT速率相近；Fc不嵌入碱基堆栈，主要通过空间隧穿传递电子，速率随距离增大而下降。引入单碱基错配破坏π堆积，使CT速率降低。ACV通过Ip/Ib随频率变化获得CT速率常数。
检测灵敏度
原文未报告LOD、线性范围、灵敏度斜率或相关系数。报告的动力学数值：ktetra-MB-1 = 15 ± 2 s−1；ktetra-MB-2 = 15 ± 3 s−1；kMM = 3 ± 1 s−1；kWM = 15 ± 3 s−1；kbottom = 445 ± 21 s−1；kmiddle = 365 ± 13 s−1；ktop = 118 ± 9 s−1；直接吸附MB ssDNA CT速率 = 180 ± 11 s−1；dsDNA单分子层 k20 = 13 ± 3 s−1，k57 = 12 ± 2 s−1。
效应效果
本研究未评价选择性、抗干扰、稳定性、重现性或实际样品回收率。作者强调DNA四面体刚性和结构稳定性可避免松散dsDNA单分子层中DNA弯曲、岛状形貌及端端碰撞干扰。低表面密度约3.2×10^12 tetrahedra·cm−2（<10%单分子层，间距约5.6 nm）防止分子间相互作用。错配使CT速率由15±3 s−1降至3±1 s−1，说明双链介导CT对π堆积扰动敏感。与直接吸附MB ssDNA（180±11 s−1）和dsDNA单分子层（k20=13±3 s−1、k57=12±2 s−1）相比，四面体框架阻止探针直接碰撞电极，且密度非关键。作者认为可用于理性设计可开关DNA纳米器件，服务电子、生物传感器和计算应用。
传感器的构成
- 基底/换能器电极：金电极（Au electrode），提供电子转移界面并作为电化学换能器
- 锚定修饰层：硫醇修饰的DNA四面体顶点（thiolated vertices），通过Au-S键将纳米结构固定于金表面
- 纳米结构框架：四面体DNA纳米结构（tetrahedral DNA nanostructure，由S1–S4单链DNA自组装），提供刚性、定向的双链边
- 氧化还原探针/信号标记物：亚甲基蓝（MB）或二茂铁（Fc），连接于DNA特定位置，作为电子探针产生电化学信号
- 封闭层：1 mM MCH处理，封闭金电极非特异性位点
- 电化学读出：CHI 630b电化学工作站，三电极体系，采用CV和ACV读取氧化还原电流
中文摘要
三维（3D）DNA纳米结构在分子传感、治疗及分子电子学等应用中展现出广阔前景。本文报道了三维DNA纳米结构框架内DNA介导电荷传输（CT）的动力学研究。作者采用由四条单链DNA自组装形成的四面体DNA纳米结构，将小分子氧化还原探针亚甲基蓝（MB）和二茂铁（Fc）共价连接并固定于金电极表面以上的特定位置，以分别考察沿DNA双链的介导电荷传输和通过空间的电荷传输。基于交流伏安法的电荷传输速率测量提供了明确证据：嵌入型MB探针可沿DNA双链在较长距离内发生高效介导电荷传输，而非嵌入型Fc探针则主要通过空间隧穿传递电子，且速率随距离增大而下降。该研究为基于DNA的分子电子学以及高性能生物传感器器件的理性设计提供了新的物理依据。
英文摘要
Three-dimensional (3D) DNA nanostructures have shown great promise for various applications including molecular sensing and therapeutics. Here we report kinetic studies of DNA-mediated charge transport (CT) within a 3D DNA nanostructure framework. A tetrahedral DNA nanostructure was used to investigate the through-duplex and through-space CT of small redox molecules (methylene blue (MB) and ferrocene (Fc)) that were bound to specific positions above the surface of the gold electrode. CT rate measurements provide unambiguous evidence that the intercalative MB probe undergoes efficient mediated CT over longer distances along the duplex, whereas the nonintercalative Fc probe tunnels electrons through the space. This study sheds new light on DNA-based molecular electronics and on designing high-performance biosensor devices.
