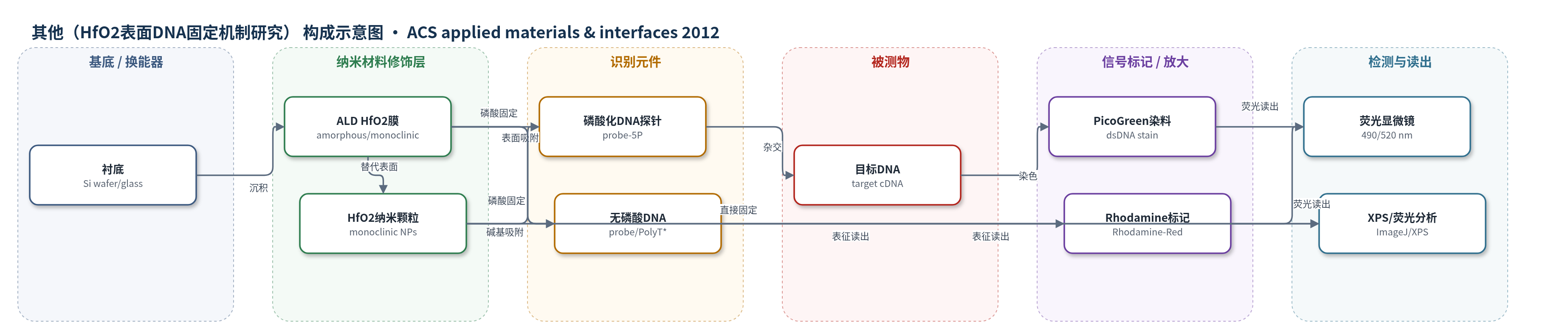

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（HfO2表面DNA固定机制研究）
检测对象
DNA（deoxyribonucleic acid, DNA；目标单链 DNA target/cDNA），样品基质：TE/5× SSC 缓冲液
检测原理
该体系以 HfO2 表面作为传感界面，5′末端磷酸化单链 DNA 探针（probe-5P）通过末端磷酸基团与表面 Hf 位点发生配位/解离吸附，实现定向固定，使探针可及性提高。当样品中的互补目标 DNA（target/cDNA）存在时，探针与目标杂交形成双链 DNA（dsDNA）。PicoGreen 染料选择性结合 dsDNA 并产生荧光，荧光强度随杂交形成的 dsDNA 量增加而增强，从而反映目标 DNA 浓度。DFT 计算表明，模拟末端磷酸的甲基磷酸比模拟骨架磷酸的二甲基磷酸结合更强，且在单斜 HfO2 表面吸附能更负（如 −314 kJ/mol 对 −258 kJ/mol）。在单斜 HfO2 上，单链 DNA 暴露碱基还可与表面 Hf 形成 Lewis 酸碱配位，形成次级固定，可能占据碱基并降低杂交效率。
检测灵敏度
原文未报告 LOD、线性范围、灵敏度斜率或相关系数。
效应效果
实验显示，未退火和无定形 HfO2 上 DNA 固定与杂交主要依赖 5′末端磷酸；厚 DADA 单斜 HfO2 上无磷酸 ssDNA 也能显著固定，其荧光强度至少为磷酸化斑点的 75%，但杂交后非磷酸化斑点强度不到磷酸化的一半，说明次级固定降低杂交可用性。PolyT* 比 PolyA* 在厚 DADA 上固定更强，提示碱基特异性表面作用。聚赖氨酸可固定而聚天冬氨酸不能，表明厚 DADA 表面带负电荷，排除骨架静电主导。DFT 给出甲基磷酸在单斜表面最稳定吸附能 −314 kJ/mol，无定形为 −258 kJ/mol；二甲基磷酸分别为 −278 和 −192 kJ/mol。HfO2 纳米颗粒（20–40 nm，单斜，负 zeta 电位）也显示类似固定行为。作者认为无定形/多晶 HfO2 的磷酸定向固定适合 FET DNA 传感，单斜表面可能引入非特异结合。
传感器的构成
- 基底/衬底：300 mm 硅片（Si wafer）或玻璃载玻片（glass slide），承载 HfO2 薄膜并在 FET 应用中作为栅介质衬底。
- 换能/传感表面：原子层沉积（ALD）二氧化铪（HfO2）薄膜，包括未退火、退火、DADA 工艺及电子束蒸发 HfO2，提供 Hf 位点用于 DNA 固定。
- 识别元件：5′末端磷酸化单链 DNA 探针（probe-5P，27–29 nt）或无磷酸探针（probe），通过末端磷酸与 HfO2 定向固定并杂交目标 DNA。
- 信号标记物：PicoGreen 双链 DNA 荧光染料（1:400 稀释）或罗丹明红（Rhodamine-Red）标记探针（probe*-5P、PolyA*、PolyT*），用于荧光成像。
- 封闭剂：牛血清白蛋白（BSA，0.1 μg/μL in TE），封闭非特异性结合位点。
- 替代传感表面：含铪离子自组装单分子层（SAM，11-巯基十一烷基磷酸/HfOCl2·8H2O 于 Cr/Au）及水热法 HfO2 纳米颗粒（20–40 nm），用于验证磷酸/碱基固定机制。
中文摘要
生物分子探针固定到传感基底是生物传感器制备的关键步骤。本研究调查了用于生物传感应用的 DNA 到二氧化铪（HfO2）表面的磷酸依赖、定向固定。在多种 HfO2 表面上确认了磷酸依赖固定；但在单斜 HfO2 上观察到第二种相互作用模式。基于先前对这些薄膜的材料研究、DNA 固定研究和密度泛函理论（DFT）建模，我们提出该次级相互作用是单链 DNA 暴露的核苷碱基与表面之间的作用。单斜 HfO2 的晶格间距与 DNA 的碱基间距相匹配。单斜 HfO2 对纳米电子应用有利，但由于这种次级 DNA 固定机制，它可能阻碍 DNA 杂交或导致非特异性表面相互作用。尽管如此，多晶和无定形 HfO2 上的 DNA 固定主要由末端磷酸以定向方式介导，这对生物传感应用是理想的。
英文摘要
Immobilization of biomolecular probes to the sensing substrate is a critical step for biosensor fabrication. In this work we investigated the phosphate-dependent, oriented immobilization of DNA to hafnium dioxide surfaces for biosensing applications. Phosphate-dependent immobilization was confirmed on a wide range of hafnium oxide surfaces; however, a second interaction mode was observed on monoclinic hafnium dioxide. On the basis of previous materials studies on these films, DNA immobilization studies, and density functional theory (DFT) modeling, we propose that this secondary interaction is between the exposed nucleobases of single stranded DNA and the surface. The lattice spacing of monoclinic hafnium dioxide matches the base-to-base pitch of DNA. Monoclinic hafnium dioxide is advantageous for nanoelectronic applications, yet because of this secondary DNA immobilization mechanism, it could impede DNA hybridization or cause nonspecific surface intereactions. Nonetheless, DNA immobilization on polycrystalline and amorphous hafnium dioxide is predominately mediated by the terminal phosphate in an oriented manner which is desirable for biosensing applications.
