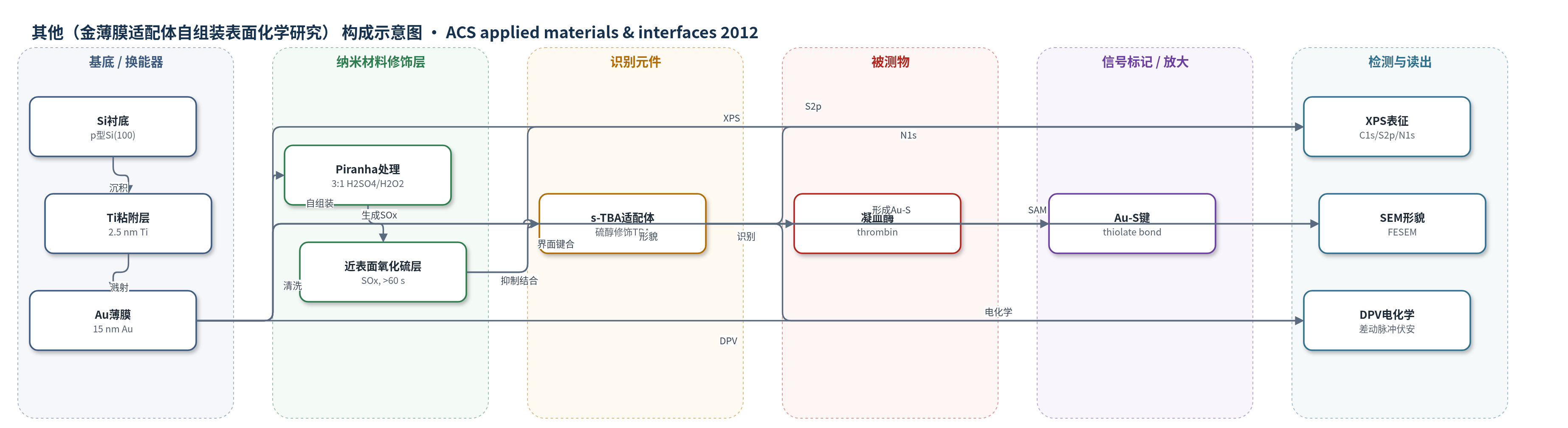

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
其他（金薄膜适配体自组装表面化学研究）
检测对象
凝血酶（thrombin）；样品基质：论文未实际检测，潜在为血浆或 PBS/KCl 缓冲液
检测原理
该文未建立完整的浓度响应传感机制，其核心是金表面化学与自组装机制。Piranha 处理 Au 薄膜时，短时间可去除有机污染；超过 60 s 会移除晶界金原子并引入氧化硫物种，形成约 3–6 nm 的近表面氧化硫层。s-TBA 的 5′ 硫醇端在 K+ 存在下形成四链体，并通过 Au–S 键自组装到 Au 表面。若近表面存在 SOx 层，会占据或钝化硫醇结合位点，降低 SAM 密度，改变 C 1s、S 2p 和 N 1s 信号及表面形貌。表征上以 XPS 峰位移/峰面积、SEM 裂纹和 DPV 电流变化反映 SAM 质量，而非凝血酶浓度响应。
检测灵敏度
原文未报告LOD、线性范围、灵敏度斜率或相关系数。
效应效果
原文未报告选择性、抗干扰、稳定性、重现性、实际样品回收率或与 ELISA/HPLC/qPCR 的对比。主要性能表现为 SAM 质量随 Piranha 处理时间变化：10–30 s 处理的金薄膜上 s-TBA SAM 的 N 1s 峰强度相近且优于 60 s 和 300 s；C 1s 结合能位移在短处理约 0.3 eV，长处理约 0.8 eV；300 s 处理后 S 2p 在 168.5 eV 出现近表面氧化硫，60 s SAM 有弱 162 eV Au–S 峰，300 s SAM 出现强 168 eV 氧化硫峰；>60 s 样品出现裂纹，1800 s 几乎破坏 Au 表面。作者认为 10–30 s 可制备高质量金基适配体传感器平台。
传感器的构成
- 基底：RCA 清洗的 p 型 Si(100) 衬底，提供机械支撑
- 粘附层：2.5 nm Ti 层，增强 Au 薄膜与 Si 衬底结合
- 换能器/电极材料：15 nm Au 薄膜，磁控溅射制备，提供 Au–S 结合位点与生物传感器界面
- 表面清洗/修饰层：Piranha 处理（3:1 H2SO4:H2O2），10–30 s 最优；>60 s 形成近表面氧化硫 SOx 层
- 识别元件：硫醇修饰单链凝血酶结合适配体 s-TBA（5′-HS-(CH2)6-GGTTGGTGTGGTTGG-3′），在 K+ 存在下形成四链体并自组装
- 组装介质：10 mM PBS（pH 8.0）含 100 mM KCl，提供 K+ 稳定四链体结构
中文摘要
硫醇修饰寡核苷酸在金薄膜上的自组装对生物传感器应用具有重要意义。自组装前通常采用 Piranha 处理清洗金表面。本文报道，Piranha 处理超过 60 s 会在 Au 薄膜近表面形成氧化硫修饰，并显著影响硫醇修饰单链凝血酶结合适配体（s-TBA）自组装单分子层的形成；10–30 s 的处理时间最有利于 s-TBA SAM 形成。作者通过 XPS、SEM 等表征发现，长时间处理会改变表面化学态和形貌，使晶界金原子移除并引入氧化硫物种，形成约 3–6 nm 的近表面氧化硫层，从而占据硫醇结合位点并阻碍 SAM 形成；短时间处理下 s-TBA 的自清洁效应可形成较完整界面。该结果对金基纳米生物传感器和电子器件制备中的表面清洗步骤具有重要指导意义。
英文摘要
Self-assembly of thiol-modified oligonucleotides on Au films has great importance for biosensor applications. Prior to the self-assembly, a piranha treatment (PT) is commonly used to clean the Au surface. Here we report that near-surface oxidized sulfur modifications on Au thin films by PT for longer than 60 s have serious effects on the self-assembled monolayer (SAM) formation of thiol-modified single-stranded thrombin binding aptamer (s-TBA), and a PT time of 10-30 s is optimal for s-TBA SAM formation. These results have important implication to SAM formation of biomolecules, especially for the thiol-modified ones where a careful consideration of this key step could significantly enhance the SAM formation and biosensor performance.
