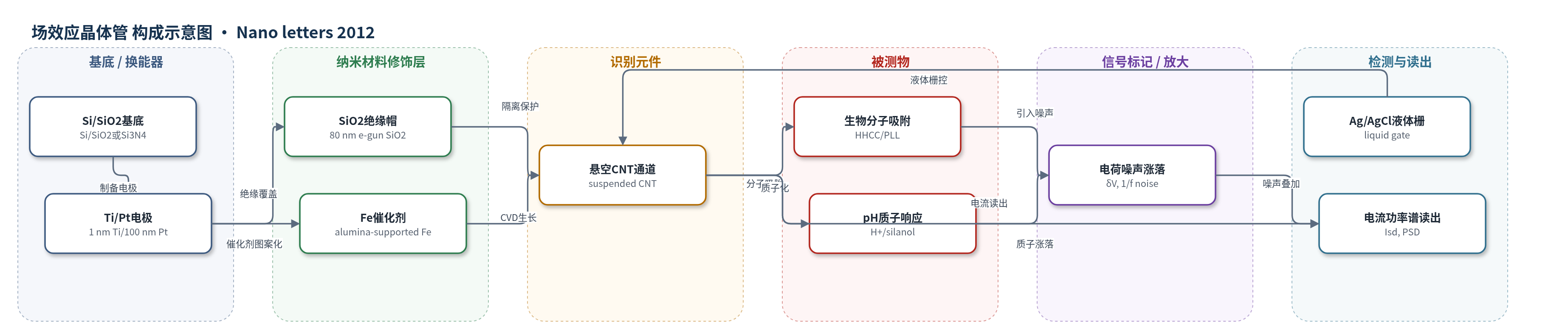

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
场效应晶体管(FET)生物传感器
检测对象
马心脏细胞色素c（horse heart cytochrome c, HHCC）、聚L-赖氨酸（poly(L-lysine), PLL）、pH/质子（H+）；样品基质为5 mM磷酸盐缓冲液（PB）或5 mM MES缓冲液
检测原理
该传感器基于碳纳米管场效应晶体管（CNT FET）的静电势调制原理。Ag/AgCl液体栅在5 mM磷酸盐缓冲液中施加栅压，调节悬空CNT通道载流子浓度，源漏电流Isd随液体栅电压变化。当HHCC或PLL等生物分子吸附到CNT表面或SiO2基底时，会引入酸碱基团和界面电荷陷阱；pH改变引起硅醇、羧基或氨基的质子化/去质子化，产生环境电荷涨落δV。根据电荷噪声模型，δIsd(t)=dIsd/dVlg·δV(t)，电流功率谱SI(f)=Sinput(f)(dIsd/dVlg)^2，呈1/f依赖。吸附物覆盖度或界面电荷陷阱密度增加会提高Sinput和δVrms，使背景噪声增大、信噪比下降；洁净悬空CNT去除基底和吸附物后噪声显著降低。
检测灵敏度
原文未报告LOD、线性范围或R^2；报告：Sinput(1 Hz) = 0.028 ± 0.003 mV2/Hz；δVrms = 0.44 ± 0.14 mV（0.1–100 Hz）；subthreshold slope = 66 mV/decade；19-fold reduction；4.4-fold SNR improvement。
效应效果
作者未报告选择性、抗干扰、稳定性RSD或实际样品回收率。主要性能为噪声与信噪比：超洁净悬空CNT器件Sinput(1 Hz)=0.028±0.003 mV2/Hz，比表面固定CNT小19倍；0.1–100 Hz内δVrms=0.44±0.14 mV，表面固定器件为1.9 mV，信噪比提升4.4倍。器件间δVrms为0.44–1.2 mV。吸附HHCC或PLL后δVrms增加，平均吸附噪声贡献δVrms_adsorbate(L=1 μm)=1.1 mV；光刻胶残留贡献1.8 mV；基底相互作用贡献1.4 mV；叠加约2.3 mV。pH阈值偏移ΔVth与δVrms总体正相关，洁净悬空CNT在pH 6与7间ΔVth=5 mV，吸附后增大；光刻胶残留加SiO2表面可使ΔVth下降而δVrms上升。作者主张该平台有助于降低nanoFET生物传感器噪声并指导生物电子界面设计。
传感器的构成
- 基底/换能器电极：Si/SiO2或Si/SiO2/Si3N4基底，1 nm Ti/100 nm Pt源漏电极，提供栅控通道与电流读出
- 绝缘隔离层：电子枪沉积约80 nm SiO2覆盖电极，阻断液体门控下法拉第电流，仅暴露探针垫和电极尖端
- 催化生长层：氧化铝负载Fe催化剂图案化于电极尖端，用于快热CVD原位生长CNT
- 半导体通道：快热CVD生长单根悬空碳纳米管（suspended CNT），作为FET通道和生物界面
- 响应/识别元件：CNT表面及附近酸碱基团（如SiO2硅醇、蛋白/聚合物羧基或氨基），通过质子化/去质子化响应pH或生物分子吸附
- 液体门控介质：PDMS液池与5 mM磷酸盐缓冲液（PB），Ag/AgCl参比电极施加液体栅电压
- 测试吸附物：马心脏细胞色素c（HHCC）或25 kDa聚L-赖氨酸（PLL），作为表面吸附物/噪声源，非特异识别
中文摘要
确定纳米场效应晶体管（nanoFET）生物传感器的主要噪声来源，对改进生物电子界面至关重要。作者以碳纳米管（CNT）FET生物传感器平台为对象，研究当前nanoFET生物传感器中普遍存在的基底相互作用和表面吸附物所产生的噪声。实验采用超洁净悬空CNT器件，在磷酸盐缓冲液（PB）中通过Ag/AgCl液体栅测量源漏电流涨落，并借助电荷噪声模型定量分析环境电荷涨落对电流噪声的贡献。通过比较洁净悬空器件、表面固定器件以及吸附马心脏细胞色素c（HHCC）、聚L-赖氨酸（PLL）或光刻胶残留后的器件，结果表明绝缘基底相互作用和表面吸附物均显著增加1/f电荷噪声。去除基底相互作用和表面吸附物可使背景电压波动功率谱密度降低19倍，悬空洁净器件的信噪比相比标准表面CNT FET生物传感器提升约4.4倍。该工作为降低nanoFET生物传感器噪声底、优化生物分子界面设计提供了定量依据。
英文摘要
Determining the major noise sources in nanoscale field-effect transistor (nanoFET) biosensors is critical for improving bioelectronic interfaces. We use the carbon nanotube (CNT) FET biosensor platform to examine the noise generated by substrate interactions and surface adsorbates, both of which are present in current nanoFET biosensors. The charge noise model is used as a quantitative framework to show that insulating substrates and surface adsorbates are both significant contributors to the noise floor of CNT FET biosensors. Removing substrate interactions and surface adsorbates reduces the power spectral density of background voltage fluctuations by 19-fold.
