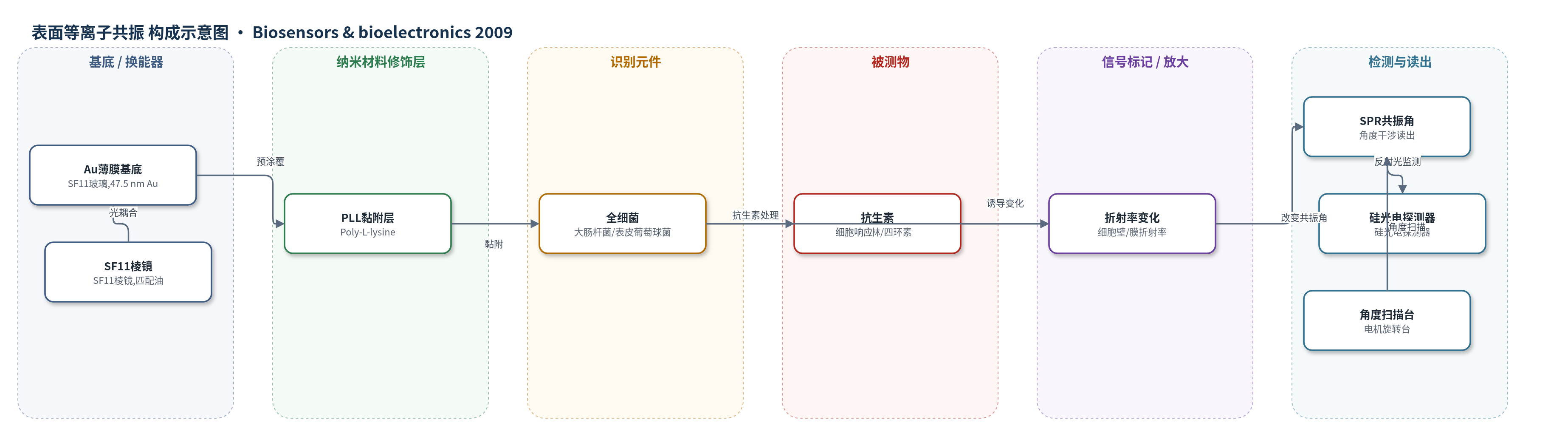

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
表面等离子共振(SPR)生物传感器
检测对象
细菌抗菌药敏性（antimicrobial susceptibility）：大肠杆菌 JM109（Escherichia coli JM109）对氨苄西林（ampicillin）、表皮葡萄球菌（Staphylococcus epidermidis）对四环素（tetracycline）；样品基质为 LB 肉汤/去离子水流路中的细菌悬液及抗生素溶液。
检测原理
该传感器采用 Kretschmann 构型 SPR 角度干涉。细菌经 Poly-L-lysine 非特异性黏附于 Au 薄膜表面，形成全细胞识别层；随后流路注入抗生素。抗生素作用于细菌细胞壁、细胞膜或胞内蛋白合成等过程，使靠近 Au 界面约 100–300 nm 范围内的细菌结构松弛、破裂或含水量/折射率发生变化。由于 SPR 倏逝场对金属-介质界面附近折射率变化高度敏感，细菌折射率变化会改变表面等离子体激元的耦合效率，使共振角发生偏移。敏感菌因细胞壁/膜受损或生理状态改变，SPR 角偏移更大或呈不规则变化；耐药菌角偏移较小且较稳定。系统通过硅光电探测器实时监测反射光强度随入射角的变化，从而定性区分敏感株与耐药株。该方法不依赖细菌倍增时间，也不需特异性抗体或外源标记。
检测灵敏度
灵敏度: 约 1.4 × 10−4（折射率）；对应 SPR 角偏移: 0.00867°
效应效果
该方法可在抗生素处理少于 2 h 内完成药敏判断，而常规 Kirby-Bauer 纸片扩散法和肉汤微量稀释法通常需要 1 天至数周。对 10 组大肠杆菌 JM109 的重复测试中，耐药株平均 SPR 角偏移为 −0.00527°，标准差 0.00763°；敏感株平均为 −0.01835°，标准差 0.00602°，敏感株判断正确率 100%，耐药株 80%，双尾 p 值为 4.78×10−4，具有统计学显著性。表皮葡萄球菌对四环素的盲测结果与已知药敏属性一致，且重复多次均观察到敏感株不规则角偏移。SEM 显示 30 min 内敏感株形态变化不明显，而 SPR 可检测到早期变化，说明其灵敏度高于 SEM。作者认为该方法可缩短临床等待时间，但当前结果偏定性，尚需建立定量药敏关系并开发多通道芯片。
传感器的构成
- 换能基底：SF11 玻璃基底溅射 47.5 nm Au 薄膜，作为 SPR 激发界面；SF11 棱镜与匹配油耦合激光
- 黏附修饰层：Poly-L-lysine（PLL）预涂覆于 Au 薄膜，提供细菌非特异性黏附
- 识别/响应元件：全细胞层，E. coli JM109 或 S. epidermidis 菌株黏附于 PLL/Au 表面，作为药敏检测对象
- 信号标记物：无外源荧光/酶标记，依赖细菌细胞壁/膜折射率变化产生 SPR 信号
- 流体模块：带流道的细胞腔室与 O-ring 密封，用于注入 LB 肉汤、去离子水和抗生素
- 温控模块：热敏电阻（thermistor）与 TE 制冷器维持 37°C，温度波动小于 0.1°C
- 光学读出：632.8 nm He-Ne 激光、硅光电探测器与角度扫描台，监测反射光强度并确定 SPR 共振角
中文摘要
本研究利用表面等离子共振（SPR）生物传感器的高灵敏度，探索细菌耐药性的快速检测方法。以大肠杆菌 JM109（Escherichia coli JM109）对氨苄西林（ampicillin）的敏感株和耐药株，以及表皮葡萄球菌（Staphylococcus epidermidis）对四环素（tetracycline）的敏感株和耐药株为对象，将细菌黏附于金薄膜表面，通过流路注入抗生素，实时记录细菌对抗生素响应引起的光学性质变化。结果显示，氨苄西林敏感株的 SPR 角偏移通常超过耐药株的 3 倍，四环素敏感株出现不规则 SPR 角偏移，而耐药株 SPR 角几乎不变。该 SPR 药敏方法抗生素处理时间少于 2 h，无需特异性抗体，相比常规 Kirby-Bauer 纸片扩散法和肉汤微量稀释法通常需 1 天至数周，可显著缩短实验室检测等待时间，有利于需要及时抗生素治疗的患者。所构建 SPR 生物传感器的折射率灵敏度约为 1.4×10−4。
