传感器类型
综述或非传感器论文
检测对象
无明确检测对象;理论模型关注表面羟基(-OH)与氢(H)终止,基质为第一性原理计算模型/真空环境。
检测原理
本文并非实验传感检测,而是通过DFT-LDA计算研究SiNW表面化学对电子性质的影响。识别/界面事件为表面H终止被-OH逐步取代以及(001)面发生(2×1)/(3×1)重构,改变表面悬挂键和界面态。羟基化在价带顶附近引入或移动表面态,使VBM能量升高,CBM相对稳定,因此带隙减小。带隙降低幅度具有晶面依赖性:无重构时(111)面羟基化降低约10%,(001)面约4%;存在(3×1)重构时(001)面羟基化可降低约21%。同时HOMO电荷密度从纳米线中心向羟基化表面偏移,PDOS显示羟基位点附近Si原子主导VBM态。信号读出为计算得到的带隙、有效质量和态密度,而非实际电学传感信号。
检测灵敏度
原文未报告 LOD、线性范围、灵敏度斜率或相关系数。
效应效果
本文未进行实际样品检测,无选择性、抗干扰、稳定性、重现性或加标回收率数据。计算显示羟基化能量有利,形成能随-OH数量增加而下降;NW2比NW1稳定0.678 eV。带隙变化:NW1A-4OH较NW1降低9.76%,NW1B-4OH降低4.15%,NW2B-4OH较NW2降低21.18%。不同直径下(001)重构影响呈尺寸依赖:1.4 nm降低3.28%,1.7 nm降低1.74%,2.6 nm升高2.36%。有效质量变化较小,重构使电子有效质量略降、空穴略升。作者认为结果有助于设计SiNW传感器和优化晶体管表面化学。

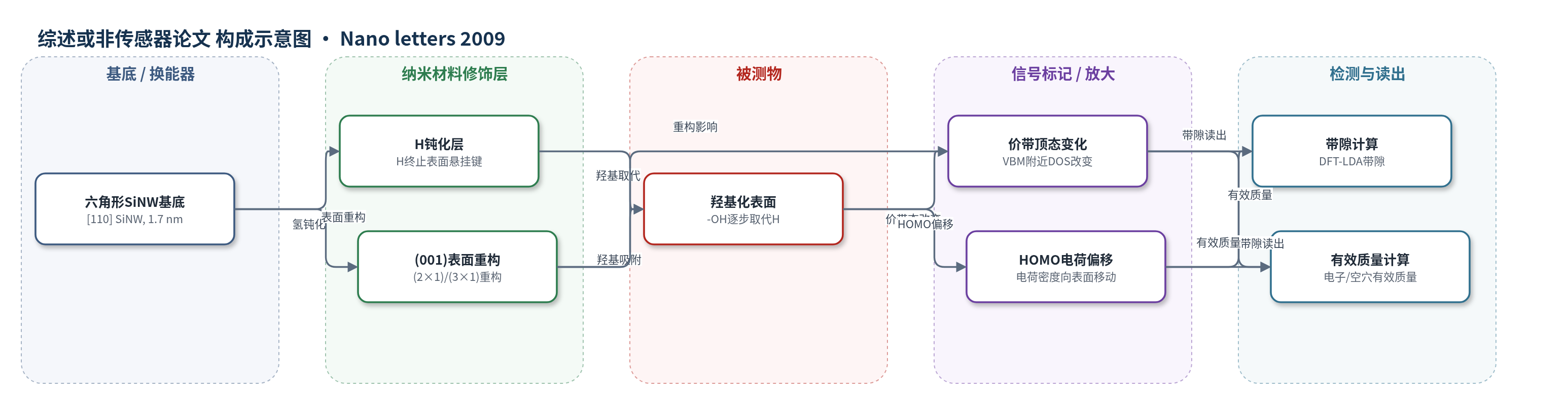

传感器的构成
- 基底/换能器模型:[110]六角形硅纳米线(SiNW),直径约1.7 nm,作为电子性质计算载体
- 表面钝化层:氢原子(H)终止,用于消除表面悬挂键并模拟氢化SiNW
- 表面重构/羟基化层:(001)面(2×1)/(3×1)重构与羟基(-OH)逐步取代,用于改变表面电子态
中文摘要
本文采用密度泛函理论第一性原理计算,研究[110]取向六角形硅纳米线在表面重构和逐步羟基化条件下的电子性质。计算模型包含约1.7 nm直径的六角形硅纳米线,其表面具有(111)和(001)晶面,并比较氢钝化、(001)面(2×1)/(3×1)重构以及不同晶面上逐步引入羟基的影响。结果表明,羟基化会改变价带顶附近的态密度,并总体导致带隙减小。带隙降低幅度强烈依赖于羟基结合的晶面:在(111)晶面羟基化时带隙降低约10%;在(001)晶面羟基化时,若无重构降低约4%,若存在(3×1)重构则降低可达约21%。带隙减小通常伴随最高占据分子轨道(HOMO)电荷密度从纳米线中心向表面发生径向偏移。这些结果揭示了表面重构和终止基团对硅纳米线电子结构的重要影响,为基于硅纳米线的生物传感器和晶体管应用中的表面化学设计提供了理论依据。
英文摘要
The effects of surface reconstruction and progressive hydroxylation on the electronic properties of [110] hexagonal silicon nanowires are investigated by ab initio calculations within the density functional theory. Progressive hydroxylation changes the density of states close to valence band maxima and leads to a general decrease in the band gap. The magnitude of band gap reduction is dependent on the facet where the hydroxyl group is bonded. While a high reduction in band gap (10%) is observed for hydroxylation on (111) facets, for (001) facets the reduction is more pronounced (21%) only when there is a (3 x 1) reconstruction. The reduction in band gap is generally accompanied by an off-center radial shift in the location of the charge density arising from the HOMO. These results go to show the impact of surface reconstruction and termination groups on the electronic properties of Si nanowires, which are important for using these materials for biosensor and transistor applications.
