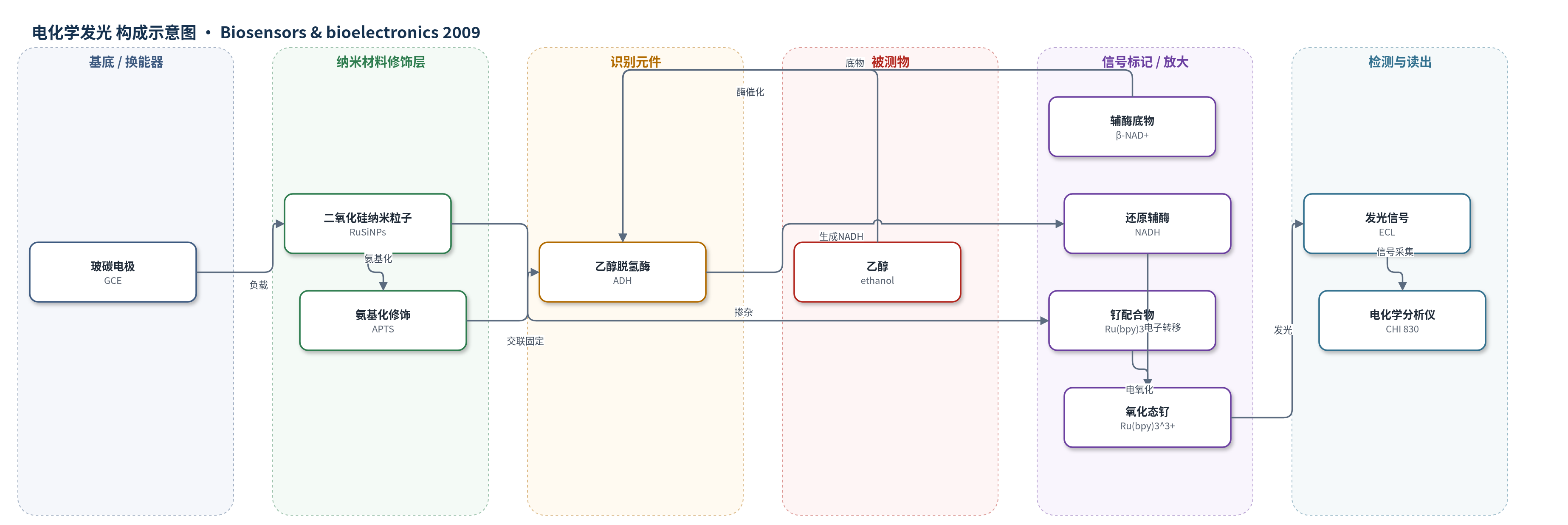

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
电化学发光(ECL)生物传感器
检测对象
乙醇（ethanol, EtOH）；样品基质：磷酸盐缓冲液（PBS，150 mM，pH 7.5）
检测原理
乙醇在 ADH 催化下与 β-NAD+ 反应生成 NADH，反应速率/产物量与乙醇浓度相关。NADH 作为电子供体/共反应剂，在电极表面与电氧化产生的 Ru(bpy)3^3+ 发生 ECL 反应，生成激发态 Ru(bpy)3^2+* 并释放光子。Ru(bpy)3^2+ 被掺杂在 RuSiNPs 中，靠近酶层，减少泄漏并提高局部浓度，从而放大 ECL 信号。循环伏安扫描中，约 0.9 V 开始氧化，1.16 V 附近发光最大；乙醇浓度越高，NADH 越多，ECL 强度越大。信号由电化学发光分析仪读取，实现定量。
检测灵敏度
LOD: 5.0 × 10−8 M (S/N = 3)；线性范围: 10−7 to 10−2 M；R^2 = 0.9953
效应效果
该传感器在乙醇检测中表现出较高灵敏度和较宽线性范围，作者指出与 Xu 等（2005）及 Zhang 等（2007）报道的乙醇生物传感器相比，本方法灵敏度和线性浓度范围更优。稳定性方面，在含 1.0 mM 乙醇和 NAD+ 的 PBS（pH 7.5）中连续循环伏安扫描 15 次，ECL 响应基本保持恒定；4 ℃ 保存并间歇使用 2 周后，仍保留初始 ECL 响应的 80%。壳聚糖固定和 RuSiNPs 包覆提高了电极使用寿命。论文未报告选择性、抗干扰、RSD 或实际样品加标回收率，但作者认为该传感器可用于多种基质中乙醇的快速灵敏测定。
传感器的构成
- 基底/换能器电极：玻碳电极（GCE），作为工作电极，经抛光和超声清洗后用于负载修饰层
- 纳米材料修饰层：Ru(bpy)3^2+ 掺杂二氧化硅纳米粒子（RuSiNPs），微乳液法制备，粒径约40 nm，负载ECL发光剂并防止其泄漏
- 表面功能化层：氨基丙基三乙氧基硅烷（APTS）修饰的RuSiNPs，引入氨基，为ADH交联固定提供反应位点
- 识别元件：乙醇脱氢酶（ADH，来自酿酒酵母），催化乙醇与β-NAD+反应生成NADH
- 交联剂：戊二醛（GA），将ADH交联固定于氨基化RuSiNPs表面，形成多酶层并保持酶活性
- 固定/成膜层：壳聚糖（CHIT，1%乙酸溶液配制），将ADH–RuSiNPs复合物固定于GCE表面，提高稳定性
- 电子供体/共反应剂：β-烟酰胺腺嘌呤二核苷酸（β-NAD+），酶反应底物，被还原为NADH后参与ECL反应
- 信号标记物：三(2,2'-联吡啶)二氯化钌(II)（Ru(bpy)3^2+），ECL发光剂，电氧化后与NADH反应产生发光
中文摘要
本研究报道了一种基于掺杂 Ru(bpy)3^2+ 的二氧化硅纳米粒子（RuSiNPs）电化学发光（ECL）的乙醇生物传感器。该传感器以修饰玻碳电极为工作电极，先将乙醇脱氢酶（ADH）通过戊二醛交联固定于氨基化 RuSiNPs 表面，再借助壳聚糖（CHIT）将 ADH–RuSiNPs 复合物固定于电极表面。Ru(bpy)3^2+ 被包覆在二氧化硅纳米粒子中，可减少泄漏并提高发光稳定性；ADH 催化乙醇与 NAD+ 反应生成 NADH，NADH 作为共反应剂与电极表面氧化产生的 Ru(bpy)3^3+ 发生 ECL 反应，发光强度随乙醇浓度增加而增强。结果表明，该传感器在乙醇检测中表现出宽线性范围（10^-7 至 10^-2 mol/L）、低检出限（5.0×10^-8 mol/L）和良好稳定性，可用于多种基质中乙醇的快速灵敏测定。
英文摘要
An ethanol biosensor, based on the electrogenerated chemiluminescence of Ru(bpy)(3)(2+)-doped silica nanoparticles (RuSiNPs), was investigated in this study. The biosensor was a modified glassy carbon electrode, where alcohol dehydrogenase was crosslinked to RuSiNPs, and then immobilized on the electrode surface using chitosan. The results indicated that the biosensor exhibited excellent performance during ethanol determination with a wide linear range (10(-7) to 10(-2) M), low detection limit (5.0x10(-8) M) and good stability.
