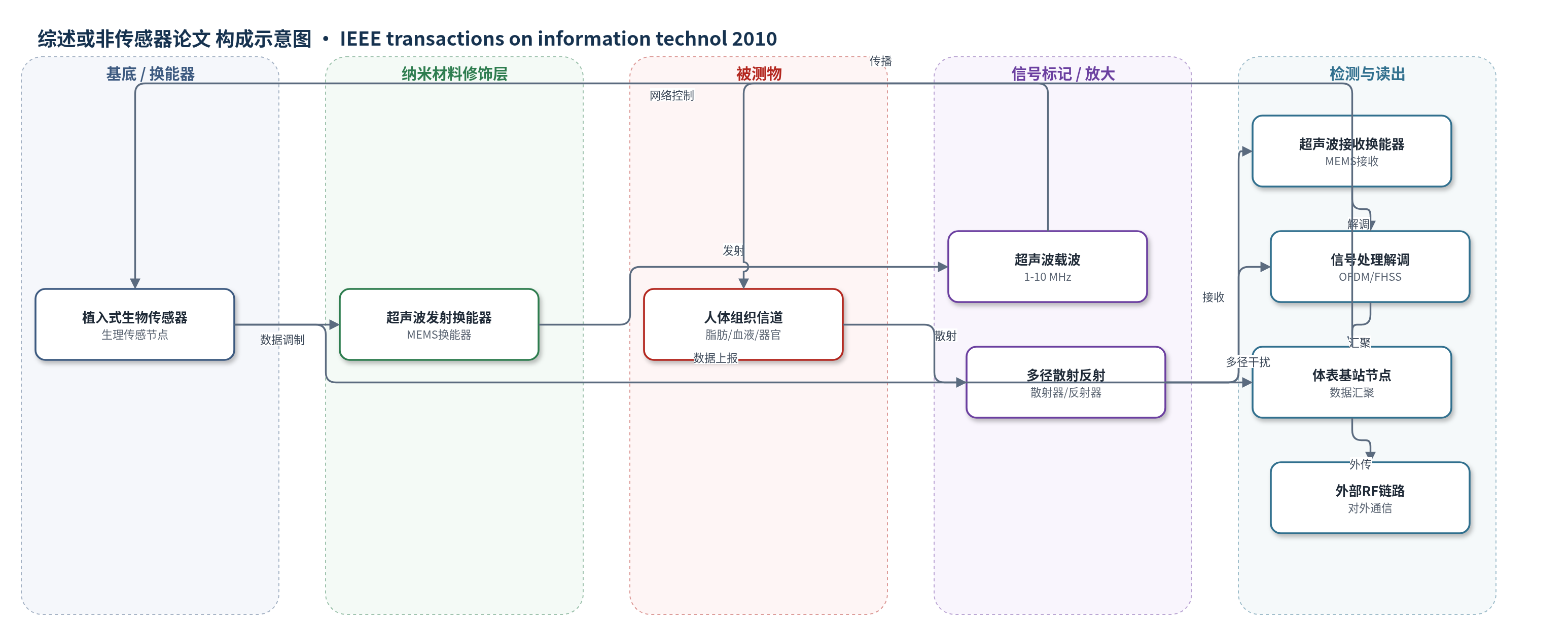

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
综述或非传感器论文
检测对象
无明确被测物；研究对象为植入式生物传感器网络中的人体组织无线通信信道，样品基质为人体组织（脂肪、血液、器官等）
检测原理
本文并非基于识别元件与被测物结合产生传感信号，而是研究超声波在人体组织中的通信信道。植入式生物传感器节点将数字数据调制到超声波载波上，由 MEMS 超声波换能器发射。超声波在人体脂肪、血液和器官组织中传播时，受组织密度、声阻抗和频率相关衰减系数影响，发生吸收、反射和散射，形成多径分量。接收换能器收集多径信号后，通过解调、均衡、OFDM 或跳频等方式恢复数据。低频（1–2 MHz）衰减较小、组织热吸收较低，但均方根时延扩展较大；较高频率（约 5 MHz）衰减增加但相干带宽更高。系统通过选择合适载波频率、定向换能器和信号处理技术实现体内低功耗通信。
检测灵敏度
原文未报告LOD、线性范围、灵敏度斜率或相关系数。
效应效果
仿真采用椭圆模型（20个反射器、20个散射器，1000次实现）和高斯模型（36个散射器、42个反射器，1500次实现），评估1–10 MHz、1–100 cm传播。椭圆模型中1 MHz最大均方根时延扩展为1.0×10^-4 s，50%相干带宽1.9 kHz；2 MHz和5 MHz分别为4.2 kHz和12.9 kHz。高斯模型中2 MHz和5 MHz时延扩展斜率收敛至16.0×10^-5 s和6.0×10^-5 s，相干带宽1.2 kHz和3.3 kHz；60°定向收发时分别为14.0×10^-5 s、7.3×10^-5 s和1.4 kHz、2.7 kHz。作者认为简单线性调制可支持10–40 kb/s，采用OFDM等高级处理可达数百kb/s，且超声波无需授权、外部干扰小，MEMS换能器面积可小于12 mm2，适合植入式生物传感器网络。
传感器的构成
- 通信节点：植入式生物传感器节点，用于采集生理信号并参与网络通信，原文未给出具体传感材料
- 超声波换能器：MEMS 压电超声波换能器，用于发射和接收超声波载波，面积可小于 12 mm2
- 体表基站：位于皮肤或皮下表面的基站节点，用于汇聚体内节点数据并通过 RF 对外通信
中文摘要
本文针对植入式生物传感器网络中人体组织内无线通信问题，提出以超声波代替射频（RF）作为通信介质。现有方案多采用 RF 通信，虽可保证网络功能，但电磁波在人体组织中吸收产热，可能带来安全风险。作者基于超声波长期用于医学诊断且未见明显副作用的特点，建立简单的人体组织超声波传播模型，评估其作为生物传感器网络通信介质的可行性。研究分析了超声波在人体脂肪、血液及不同器官组织中的衰减、反射、散射和多径效应，比较了椭圆模型与高斯模型下不同载波频率（1–10 MHz）和距离（1–100 cm）的衰减及均方根时延扩展。结果表明，较低频率超声波组织热吸收较低，但时延扩展较大；较高频率支持更宽带宽但衰减增加。作者进一步讨论了通信速率、功率效率、换能器实现、网络设计、安全性等系统问题，认为超声波通信可为体内生物传感器网络提供低热损伤、低功耗的替代方案。
英文摘要
In this paper, the problem of wireless communications in human tissue is addressed for biosensor network applications. Today's offered solutions involve the usage of RF communication systems, which have shown to provide adequate performance to ensure proper network functionality. Yet they do not ensure that human tissue is not harmfully affected. In order to overcome this issue, we propose the use of ultrasonic waves for wireless communications in biosensor networks, motivated by the fact that, in contrast to electromagnetic waves, ultrasound has been used for almost a century now for medical purposes without any reported side effects. A simple propagation model is used to evaluate ultrasonic waves as a communication medium, study the feasibility of our proposal, the effective bit rates that may be achieved, the power efficiency of the scheme, as well as other system issues.
