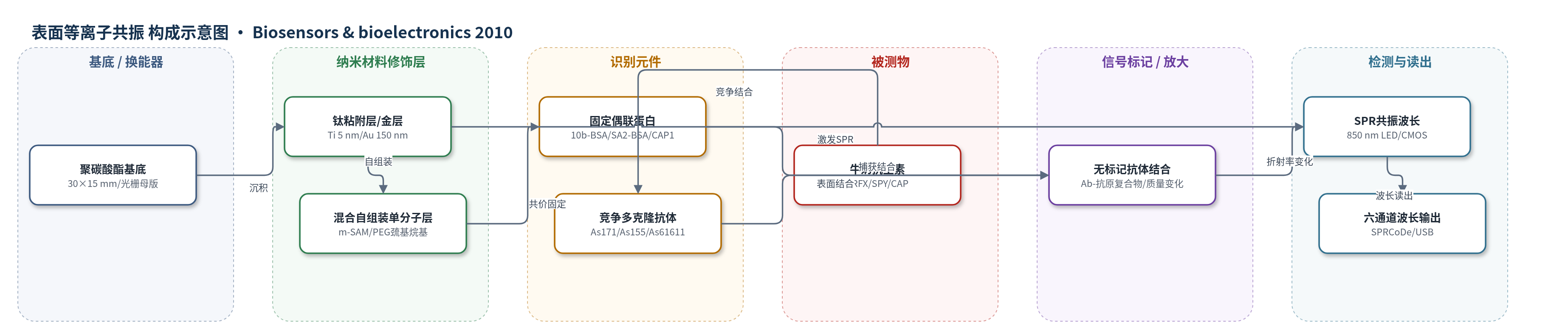

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
表面等离子共振(SPR)生物传感器
检测对象
恩诺沙星（enrofloxacin, ERFX）、磺胺吡啶（sulfapyridine, SPY）、氯霉素（chloramphenicol, CAP）；样品基质：全乳/牛奶（whole milk），缓冲液（PBSCa/PBS）
检测原理
该传感器采用无标记竞争免疫SPR格式。SPRCD金表面通过m-SAM共价固定偶联蛋白（10b-BSA、SA2-BSA、CAP1-BSA）作为捕获抗原。样品或标准品先与特异性多克隆抗体（As171、As155、As-antiCAP）混合，游离抗生素与抗体结合，从而竞争性抑制抗体与表面偶联蛋白的结合。结合到表面的抗体质量/折射率变化降低，导致SPR共振波长变化减小；抗生素浓度越高，信号抑制越强。SPRCD光栅将850 nm LED光耦合至表面等离子体并色散，CMOS探测器记录六通道共振波长，经SPRCoDe软件计算，用四参数逻辑方程拟合。方法无酶、无标记、无信号放大，依靠免疫竞争和SPR界面质量变化实现定量。
检测灵敏度
LOD: 缓冲液 ERFX 0.30 ± 0.09 µg L−1、SPY 0.29 ± 0.10 µg L−1、CAP 0.26 ± 0.03 µg L−1；牛奶1/5（表1）ERFX 0.34 ± 0.02 µg L−1、SPY 0.43 ± 0.25 µg L−1、CAP 0.22 ± 0.07 µg L−1；文中牛奶1/5另报 ERFX 1.7 µg L−1、SPY 2.1 µg L−1、CAP 1.1 µg L−1；校准范围: 0–720 µg L−1（1/5系列稀释）；斜率: ERFX -0.82 ± 0.02（缓冲液/牛奶1/5）、SPY -0.95 ± 0.06（缓冲液）/-0.89 ± 0.25（牛奶1/5）、CAP -0.86 ± 0.16（缓冲液）/-0.85 ± 0.10（牛奶1/5）；R^2: 0.994 ± 0.000、0.996 ± 0.002、0.995 ± 0.005、0.995 ± 0.004、0.992 ± 0.006、0.996 ± 0.004
效应效果
选择性良好：其他两种抗生素各100 µg L−1存在时，目标物校准参数无显著变化。重复性CV为FQs 3.2%、SAs 4.1%、CAP 4.4%；重现性CV为FQs 7.1%、SAs 6.2%、CAP 12.4%。全乳无需净化，5倍稀释后直接检测；FQs和SAs牛奶LOD为1.7、2.1 µg L−1，约为MRL 100 µg kg−1的1/50，CAP为1.1 µg L−1，略高于MRPL 0.3 µg kg−1。盲加样牛奶可正确识别MRL附近及超MRL污染。相比Biacore，该装置便携、六通道、免外部电源，单样品约30 min，芯片可再生，适合现场筛查。
传感器的构成
- 基底/换能器：聚碳酸酯基底（polycarbonate substrates）复制SPRCD衍射光栅，用于耦合和色散表面等离子体
- 金属层：5 nm钛粘附层（Ti）和150 nm SPR活性金层（Au），提供SPR响应界面
- 微流控单元：透明盖玻片与100 µm自粘塑料薄膜垫片形成6条300 µm宽流道，连接蠕动泵管路
- 自组装修饰层：混合自组装单分子层（m-SAM），由HS-C11-(EG)4-OH和HS-C11-(EG)6-COOH组成，提供-OH/-COOH并降低非特异吸附
- 共价偶联层：EDC/NHS活化羧基，用于偶联蛋白共价固定
- 识别元件：固定偶联蛋白10b-BSA（FQs）、SA2-BSA（SAs）、CAP1-BSA（CAP），分别占据通道1-2、3-4、5-6
- 封闭剂：1 M乙醇胺（ethanolamine）封闭剩余活性基团
- 竞争识别元件：多克隆抗体As171（FQs）、As155（SAs）、As-antiCAP/As61611（CAP），与样品中抗原竞争结合
- 读出系统：850 nm LED、CMOS位置敏感探测器及SPRCoDe软件，计算六通道共振波长变化
