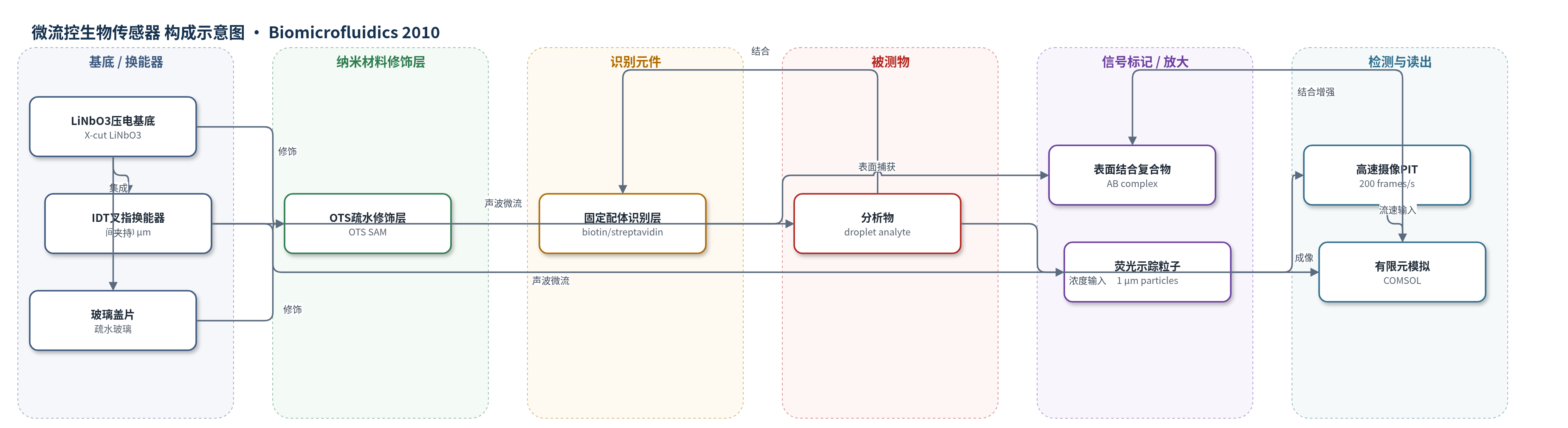

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
微流控生物传感器
检测对象
生物素（biotin）或链霉亲和素（streptavidin）模型分析物；样品基质：微升级液滴（microdroplet）
检测原理
系统以X-cut LiNbO3压电基底上的IDT叉指换能器激发Rayleigh SAW，声波动量传递在疏水微腔液滴内诱导涡旋微流。液滴中的分析物（如生物素/链霉亲和素模型对）在微流输运下到达周边固定配体表面并发生结合，形成表面复合物。无搅拌时，结合消耗使表面附近形成分析物耗尽区，信号受扩散限制；SAW微流不断更新表面附近流体，提高分析物到达速率，使表面结合量随流速增加。信号表现为表面结合分析物浓度或结合速率，本文通过有限元模拟计算增强因子；实验用粒子图像跟踪表征微流。增强效果取决于Damköhler数与Peclet数，存在最优流态。
检测灵敏度
未报告。
效应效果
实验通过粒子图像跟踪测得液滴内平均流速随SAW输入功率显著变化，最高达1800 μm/s，可在较大范围内调节微流强度。有限元模拟显示，搅拌可改变传感表面附近的分析物耗尽区几何，提高结合速率；对链霉亲和素与固定生物素相互作用（Da≈10^3）增强因子约3.2，高Da下增强因子趋于3.5。与Yeo等报道的SAW搅拌液滴SPR传感器相比，其链霉亲和素/生物素结合改善因子大于2，本文模拟值更高，差异归因于实际三维流动复杂性。作者认为该方法易于集成到微全分析系统，可作为未来生物芯片液体处理与传感性能增强工具。
传感器的构成
- 压电基底：X-cut LiNbO3，作为SAW换能基底
- 叉指换能器：IDT（间距50 μm），将电信号转换为Rayleigh SAW
- 疏水修饰层：OTS自组装单分子层，修饰LiNbO3与玻璃盖片，形成疏水微腔界面
- 微腔盖片：疏水玻璃盖片，与压电基底夹持形成微升级液滴腔
- 识别元件：固定于液滴周边的配体（biotin/streptavidin模型识别对），捕获分析物
- 样品/示踪层：微升级液滴及1 μm荧光粒子，承载分析物并用于粒子图像跟踪
中文摘要
本文报道了一种基于液滴的微全分析系统，通过集成表面声波（SAW）原位微流增强生物传感器性能。该生物反应器由封装液滴及其周边生物传感器组成，SAW在液滴内诱导微流。作者采用粒子图像跟踪技术表征不同SAW功率下液滴内速度分布，发现平均流速随输入功率显著变化，可在搅拌液滴中获得大范围流速；流动在较大厚度范围内呈二维圆形。随后通过有限元模拟评估不同流态下分析物与生物传感器相互作用，考虑对流、扩散及表面结合动力学。模拟表明无搅拌时传感表面附近形成分析物耗尽区，搅拌可改变耗尽区几何并提高结合速率；增强因子随Damköhler数变化并在高Da趋于饱和，特定流动构型下链霉亲和素-生物素相互作用增强因子约3.2。结果表明，设计流增强生物传感器时评估Damköhler数和Peclet数至关重要。
