传感器类型
综述或非传感器论文
检测对象
挥发性有机化合物（VOCs，如乙醇、甲苯、二氯甲烷、己烷）、氨气（ammonia）、水蒸气/湿度（humidity/water vapor）、小气体分子（He、N2、O2、Ar、SF6）、牛血清白蛋白（BSA）、亲和素（avidin）、酵母细胞（yeast cells）；样品基质包括气相/空气、水溶液流动注射、液体生物样品。
检测原理
MQCM 基于 AT 切石英的厚度剪切压电谐振。当目标物被通道上的识别膜（聚合物、MIP、SAM、抗体等）选择性吸附或结合时，电极表面质量增加或粘弹性改变。刚性质量负载按 Sauerbrey 方程使谐振频率下降，Δf 与沉积质量成正比；液体或非刚性吸附还引起耗散因子 ΔD 和等效电阻 ΔR 变化。不同通道因受体选择性不同产生特征频率偏移模式，参考通道扣除温度、粘度、密度影响。通过 mesa/凸面/x 轴反转结构抑制声学耦合，通过不同石英厚度或电极面积实现多灵敏度/多动态范围。最终由阻抗/频率仪读出 Δf、ΔD、ΔR，并用 PCA/LDA/神经网络进行识别或定量。
检测灵敏度
已报道灵敏度/范围：氨气/湿度：∼1、∼0.1 Hz ppm−1，范围 0–1000、0–20000 ppm；苯/醇：0.05–0.09、0.01–0.02 Hz ppm−1，范围 0–5000 ppm；乙醇/CH2Cl2/己烷/湿度：0.2–1、2–6、0.1–1、0.1–0.5 Hz %−1，范围 10%；小气体分子：50–100 Hz amu−1，范围 4–100 amu；甲苯：10–100 Hz ppm−1，范围 400 ppm；BSA/avidin：30–70 Hz (mg mL)−1，范围 0–1 mg mL−1；酵母细胞：∼1 cell mL−1，范围 5 × 10^5 cell μL−1。
效应效果
综述指出 MQCM 具有实时、无标记、多通道和环境补偿优势，但常规结构存在声学干扰、伪模态和灵敏度限制。mesa、凸面和 x 轴反转结构可降低通道耦合；球形双凸 QCM 的 Q 值约 80000，为 100 μm 平面 QCM 的约 2 倍，最大有效粘度约为平面 QCM 的 5 倍。电子鼻最成熟，已用于堆肥 VOC 监测并经 GC–MS 验证；生物传感器阵列展示 BSA/avidin（10 mg/mL BSA 和 1 mg/mL avidin 分别产生 460 Hz 和 76 Hz 频移）及酵母细胞 MIP 选择性检测。免疫传感器因复杂响应和通道干扰尚未成功，电子舌、多 EQCM 仍处早期，需进一步解决干扰与数据分析。

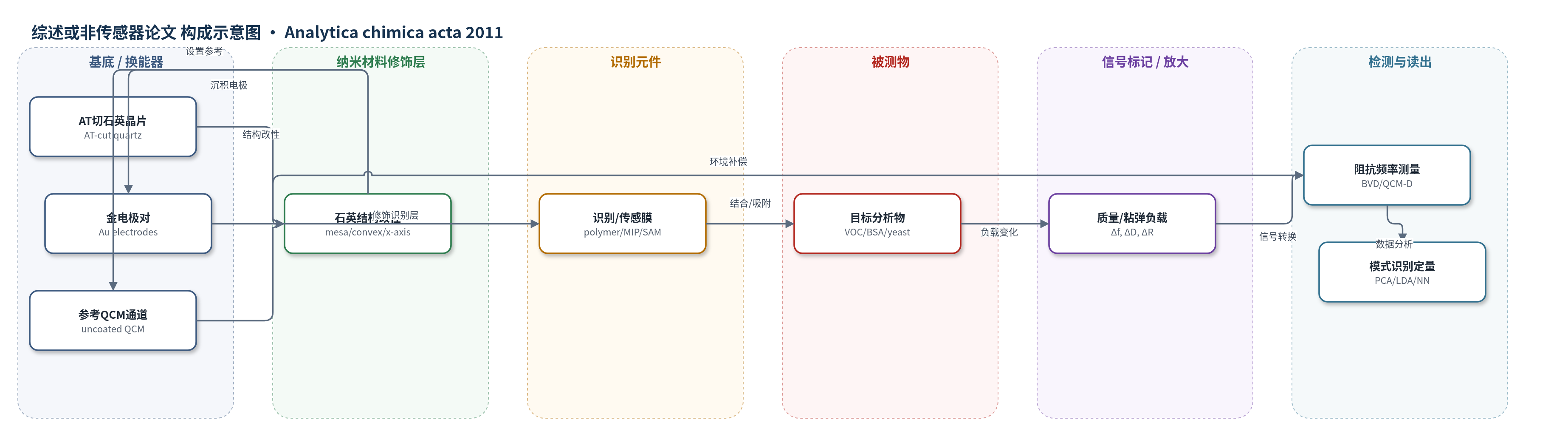

传感器的构成
- 基底/换能器：AT-cut quartz crystal plate，厚度剪切模式压电谐振，提供质量/粘弹性传感界面
- 电极：Au electrode pairs，沉积于石英表面，形成 QCM 谐振器并作为传感电极
- 结构改性层：mesa/plano-inverted-mesa/convex/x-axis inversion quartz structure，改变厚度或晶轴方向以抑制声学干扰并提高 Q 值
- 识别/传感层：gas-sensitive polymers (PS, PPy, PVF)、ionic liquids (BMICS, BMIBF4)、mesoporous silica hybrids、SW-CNTs、MIPs、SAM alkanethiols (ODT, DTSSP)，选择性吸附或结合目标物
- 参考通道：uncoated QCM channel，用于温度、粘度、密度等环境因素补偿
- 读出系统：impedance/frequency measurement (BVD model, QCM-D/QCM-R)，监测 Δf、ΔD、ΔR
中文摘要
单片多通道石英晶体微天平（MQCM）是面向先进传感与测量应用的新兴技术。本文系统综述 MQCM 技术。首先介绍基本 MQCM 的设计、仿真与表征，重点讨论通道间声学干扰问题。随后总结基于石英基底结构改性的多种 MQCM 方案，包括 mesa、凸面和 x 轴反转结构，用于降低干扰并提高灵敏度。接着讨论三类重要 MQCM 传感平台及其应用：静态多通道检测器、用于流动注射分析的串联 MQCM 多通道检测器、用于多灵敏度/多动态范围检测的多频 QCM。最后展示潜在应用，包括电子鼻、生物传感器阵列和光催化测量，并展望电子舌与电化学测量等前景。
