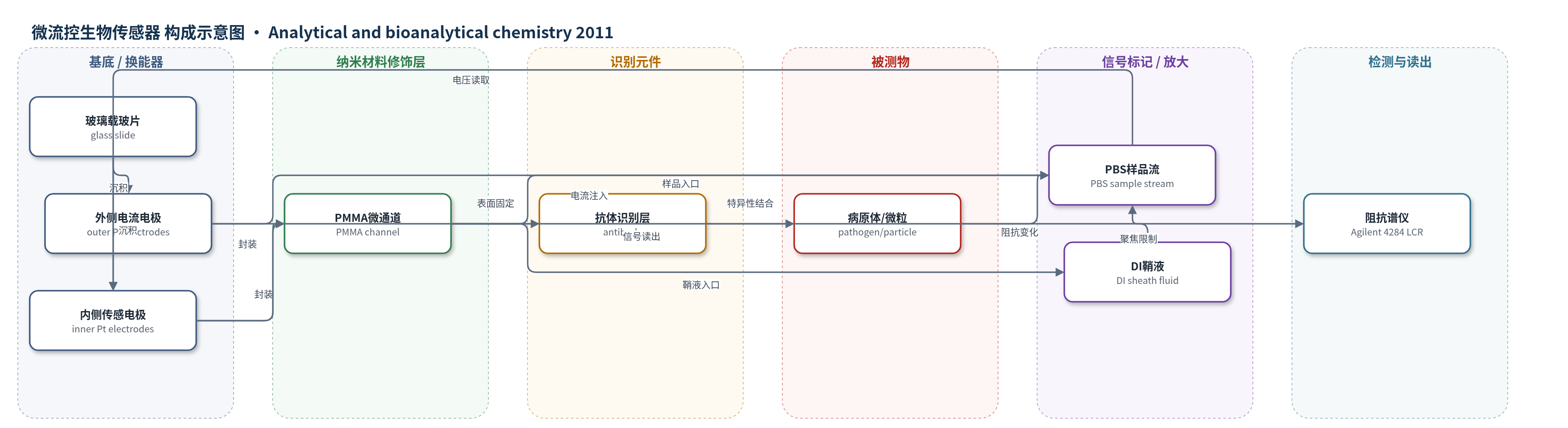

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
微流控生物传感器
检测对象
病原体（pathogens）、功能化微粒（functionalized microparticles）；样品基质：磷酸盐缓冲液（PBS）/微流控样品流
检测原理
该器件采用四电极交流阻抗检测与流体聚焦。高电导 PBS 样品流在低电导 DI 鞘液作用下被压缩为虚拟微通道，导电截面积 A 减小，溶液阻抗 Z=ρL/A 增大，从而将电流限制在传感电极之间。目标病原体或功能化微粒在低频下近似绝缘，若被通道表面抗体/分子识别分子捕获或流经检测区，会改变导电通路中的体相阻抗。外侧电流电极注入交流信号，内侧传感电极读取电压，四电极配置可排除电极双电层和电荷转移阻抗的干扰，使信号主要反映样品流阻抗变化。通过调节鞘液与样品液流量比，可改变聚焦程度和灵敏度。
检测灵敏度
—
效应效果
本文未进行实际生物靶标检测，也未报告 RSD、加标回收率或与 ELISA/HPLC/qPCR 的对比。器件在 100 Hz–1 MHz 范围内完成阻抗谱分析，作者认为 1 kHz 适合四电极低频检测，可避免电极极化和腐蚀。四电极配置对电极界面变化不敏感，更适合便携式低阻抗测量。流体聚焦使阻抗随鞘液/样品流量比增加而升高，理论阻抗与实验趋势一致。微通道高度变化会显著影响信号：50 μm 高度变化在最高流量比下可造成超过 20 kΩ 的阻抗变化，约 5 μm 变化可造成近 2 kΩ 变化，说明尺寸稳定性对重现性关键。作者主张该设计可用于细胞/病原体检测。
传感器的构成
- 基底：玻璃载玻片（glass slide），提供刚性支撑与绝缘基底
- 电极粘附层：钛（Ti，0.03 μm），增强铂电极与玻璃附着
- 换能电极：铂（Pt，0.15 μm）四电极，外侧电流电极与内侧传感电极用于施加交流信号并读取阻抗
- 微流控腔体：聚甲基丙烯酸甲酯（PMMA）铣削微通道，形成主通道与入口通道以实现流体聚焦
- 密封层：UV 可聚合胶（Norland #72）或 ARcare 8890 双面胶，将 PMMA 腔体与玻璃电极基底密封
- 聚焦流体：低电导去离子水（DI water）鞘液与高电导磷酸盐缓冲液（PBS）样品液，形成虚拟微通道并限制电流
- 识别元件：分子识别分子/抗体（antibody），用于特异性捕获目标细胞或微粒（未来应用）
中文摘要
本文设计了一种具有可调灵敏度的四电极阻抗微流控器件，用于未来检测病原体和特异性结合在微通道表面分子识别分子上的功能化微粒。为实现可调灵敏度，采用流体聚焦技术，将高电导样品液和低电导鞘液以不同流量比同时引入微通道，以限制交流电流路径。通过提高低电导鞘液相对于高电导样品液的体积流量，可增强高电导样品液在四个共面电极上方的聚焦程度，从而在阻抗检测期间将电流限制在更小区域。作者对器件的流体动力学和电学性质进行了分析，以优化器件并解决影响后续生物传感器应用灵敏度和重现性的问题，包括鞘液与样品液相对流量波动、微通道尺寸变化以及样品液离子浓度变化。此外，对四电极与两电极阻抗测量配置的比较分析表明，四电极配置更适合便携式传感器应用，因为它能减少电极界面极化对测量的影响。
英文摘要
A four-electrode impedance-based microfluidic device has been designed with tunable sensitivity for future applications to the detection of pathogens and functionalized microparticles specifically bound to molecular recognition molecules on the surface of a microfluidic channel. In order to achieve tunable sensitivity, hydrodynamic focusing was employed to confine the electric current by simultaneous introduction of two fluids (high- and low-conductivity solutions) into a microchannel at variable flow-rate ratios. By increasing the volumetric flow rate of the low-conductivity solution (sheath fluid) relative to the high-conductivity solution (sample fluid), increased focusing of the high-conductivity solution over four coplanar electrodes was achieved, thereby confining the current during impedance interrogation. The hydrodynamic and electrical properties of the device were analyzed for optimization and to resolve issues that would impact sensitivity and reproducibility in subsequent biosensor applications. These include variability in the relative flow rates of the sheath and sample fluids, changes in microchannel dimensions, and ionic concentration of the sample fluid. A comparative analysis of impedance measurements using four-electrode versus two-electrode configurations for impedance measurements also highlighted the advantages of using four electrodes for portable sensor applications.
