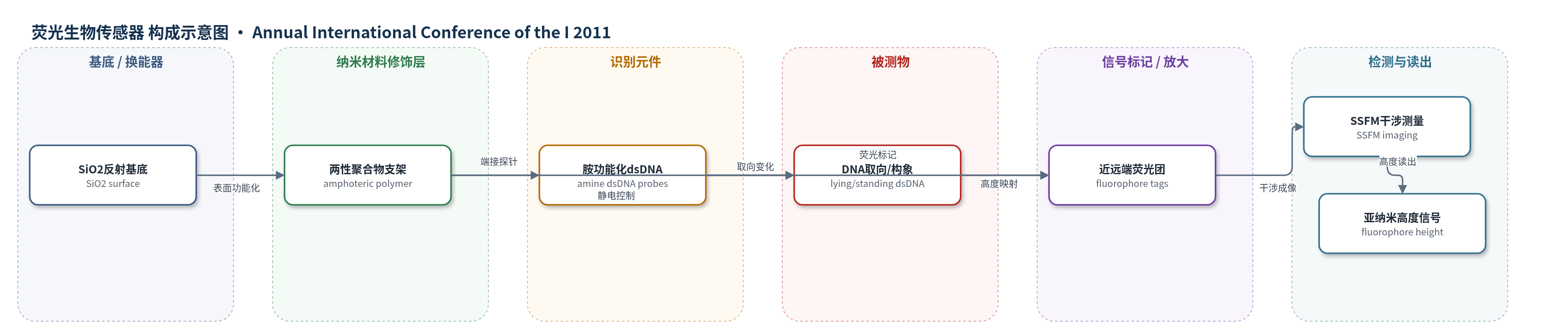

组成图示
点击图片查看大图 · 依据论文自动绘制
传感器类型
荧光生物传感器
检测对象
表面锚定双链DNA探针取向/构象（surface-anchored dsDNA probe orientation/conformation）；目标应用为蛋白诱导DNA构象变化（protein-induced DNA conformational changes）；样品基质：缓冲液（pH与NaCl离子强度调节）
检测原理
该传感器以SiO2表面为反射基底，表面接枝两性聚合物支架。聚合物等电点约6.5，pH高于6.5时带负电，低于6.5时带正电。带负电的聚合物排斥带负电的dsDNA，使其由平躺转为竖立；带正电的聚合物则吸引dsDNA使其平躺。缓冲液离子强度通过德拜长度（ld=0.3/sqrt(concentration(M)) nm）影响界面电场穿透深度，低离子强度下静电作用可作用于更大范围的dsDNA。dsDNA近端和远端荧光团的高度随取向改变而变化，SSFM利用荧光团与SiO2反射面之间的光谱自干涉，将取向变化转换为亚纳米精度的荧光团高度信号，从而量化DNA构象。
检测灵敏度
未报告 LOD、线性范围、灵敏度斜率或 R^2；原文仅称 SSFM 具有 sub-nanometer resolution。
效应效果
原文未报告选择性、抗干扰、稳定性、重现性（RSD）、实际样品加标回收率，也未与ELISA、HPLC或qPCR等方法进行定量对比。实验表明，缓冲液pH可控制表面dsDNA取向：pH>6.5时聚合物带负电，排斥dsDNA使其竖立；pH<6.5时聚合物带正电，吸引dsDNA使其平躺。离子强度影响取向控制效率，40 mM NaCl下电场穿透更强，取向变化更明显；聚合物膨胀在40 mM下约3 nm，在更高离子强度下约16 nm。近端与远端荧光团高度变化可用于精确量化取向。作者主张该平台可扩展为微阵列，用于高通量研究蛋白诱导DNA构象变化的序列依赖性。
传感器的构成
- 基底/反射表面：SiO2 二氧化硅表面，提供反射界面并承载聚合物支架
- 聚合物修饰层：两性 3D 聚合物支架，pH 响应净电荷，通过静电作用控制 DNA 取向
- 识别/传感元件：胺功能化双链 DNA 探针（dsDNA，10–100 bp），端接于聚合物，作为表面锚定 DNA 构象传感元件
- 信号标记物：荧光团（fluorophore）标记在 dsDNA 近端/远端，用于 SSFM 高度测量
- 环境调节层：缓冲液（NaCl，40/260/300 mM，pH 变化），调节聚合物电荷与离子强度
- 读出系统：光谱自干涉荧光显微镜（SSFM），亚纳米测量荧光团到 SiO2 表面距离
中文摘要
本文提出一种基于光谱自干涉荧光显微镜（SSFM）的纳米机电生物传感器，用于精确量化表面锚定双链DNA（dsDNA）的取向与构象。研究以二氧化硅（SiO2）表面为基底，采用新型两性三维聚合物支架进行功能化，并将胺功能化dsDNA探针端接于聚合物上。该聚合物等电点约为6.5，在pH高于6.5时带净负电，低于6.5时带净正电，从而通过静电作用控制dsDNA在平躺与竖立取向之间转换。通过在dsDNA近端和远端引入荧光团，SSFM可测量荧光团到反射表面的垂直距离，实现亚纳米精度的取向检测。该平台具有可扩展性，可用于高通量微阵列研究蛋白诱导DNA构象变化的序列依赖性。
英文摘要
We utilize spectral self-interference fluorescent microscopy (SSFM) to measure fluorophore height with sub-nm precision to precisely quantify DNA orientation. A novel polymeric 3D scaffold is used to functionalize the sensor surface and to control orientation of the surface anchored DNA.
